[求助] 如何设置在流场中设置多个平面，并且设置平面的初始参数是前一个平面的0.8倍。

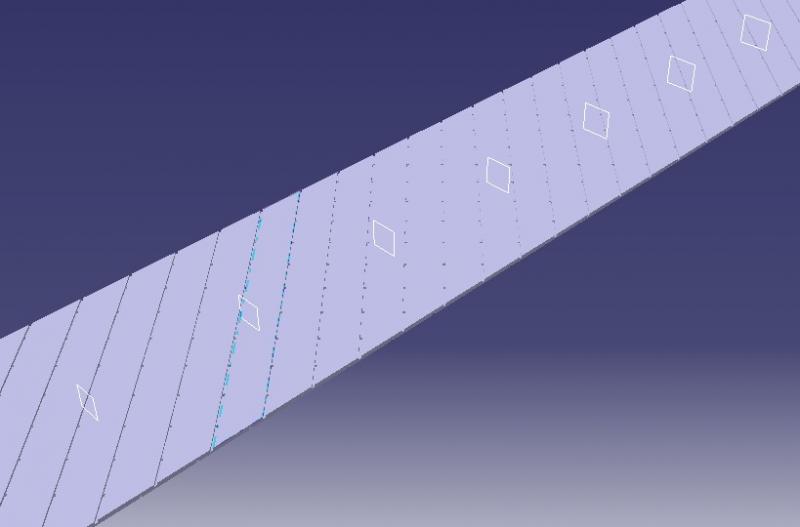

如图，如何设置在流场中设置多个平面，并且设置平面的初始参数是前一个平面的0.8倍。
求救高手啊，小女子不胜感激。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-14 18:34:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
臭水沟: 金币+2, 谢谢交流~~ 2012-04-15 10:30:22
是非稳态模拟吧？
可以在画网格时将要设定的平面单独定义，在Fluent计算之前通过patch设定参数
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wigr0
2楼2012-04-14 23:12:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wigr0

新虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by 三个小石子 at 2012-04-14 23:12:04:
是非稳态模拟吧？
可以在画网格时将要设定的平面单独定义，在Fluent计算之前通过patch设定参数

实在流场中以一定的速度和压力进氧气，不知道是不是非稳态？
   我用gambit划分网格的，不知道怎么设定平面，和怎么定义这个平面呢？跟定义进出口一样的吗？如果是怎么在流场中加平面啊？是真实的平面还是虚拟的平面呢？
   另外patch在哪里啊？怎么设置啊？
   不好意思，初学者，很多都不懂啊。还望高手多多指点啊。
赞一下 回复此楼
3楼2012-04-15 10:52:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢应助！ 2012-04-15 22:32:45
引用回帖:
3楼: Originally posted by wigr0 at 2012-04-15 10:52:17:
实在流场中以一定的速度和压力进氧气，不知道是不是非稳态？
   我用gambit划分网格的，不知道怎么设定平面，和怎么定义这个平面呢？跟定义进出口一样的吗？如果是怎么在流场中加平面啊？是真实的平面还是虚拟的 ...

如果你要算流场中各个参数随时间的变化就是非稳态，只有非稳态模拟才需要设置“初始参数”。稳态模拟设置边界条件即可。
gambit定义平面就是跟定义进出口方法一样，只是设定的类型不同。
赞一下 回复此楼
4楼2012-04-15 11:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢应助！ 2012-04-15 22:32:51
引用回帖:
3楼: Originally posted by wigr0 at 2012-04-15 10:52:17:
实在流场中以一定的速度和压力进氧气，不知道是不是非稳态？
   我用gambit划分网格的，不知道怎么设定平面，和怎么定义这个平面呢？跟定义进出口一样的吗？如果是怎么在流场中加平面啊？是真实的平面还是虚拟的 ...

gambit在定义边界条件的时候可以定义面的名字。。。
patch在初始化的下面，你在fluent里面进行初始化的时候，可以找到的
赞一下 回复此楼
我要奋斗到底
5楼2012-04-15 11:45:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wigr0

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 5超7 at 2012-04-15 11:45:05:
gambit在定义边界条件的时候可以定义面的名字。。。
patch在初始化的下面，你在fluent里面进行初始化的时候，可以找到的

嗯。我的应该是稳态的，按你的方法试试看。
   再问一个问题，我现在没有定义面就计算了，发现残差曲线还没有达到水平，值大概e-4，还有一定的下降趋势，设定计算150次，才计算了59次就“calculated completely”。为什么会这样啊？是达到计算公差了，还是我的模型和设置有问题？要怎么改进啊？？？
赞一下 回复此楼
6楼2012-04-15 15:21:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-04-15 22:32:59
引用回帖:
6楼: Originally posted by wigr0 at 2012-04-15 15:21:27:
嗯。我的应该是稳态的，按你的方法试试看。
   再问一个问题，我现在没有定义面就计算了，发现残差曲线还没有达到水平，值大概e-4，还有一定的下降趋势，设定计算150次，才计算了59次就“calculated completely ...

那你再算几步试试看。。。看看质量，热量是不是都满足守恒的要求。。。
赞一下 回复此楼
我要奋斗到底
7楼2012-04-15 15:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wigr0

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 5超7 at 2012-04-15 15:39:11:
那你再算几步试试看。。。看看质量，热量是不是都满足守恒的要求。。。

怎么看质量，热量是不是都满足守恒的要求？
赞一下 回复此楼
8楼2012-04-15 16:36:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-04-15 22:33:06
引用回帖:
8楼: Originally posted by wigr0 at 2012-04-15 16:36:01:
怎么看质量，热量是不是都满足守恒的要求？

report下面可以看的。。。
赞一下 回复此楼
我要奋斗到底
9楼2012-04-15 18:56:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wigr0

新虫 (小有名气)
是setup打开后的report？还是result 打开后的report呢？是下面截图的哪一个？怎么判断是不是守恒呢？

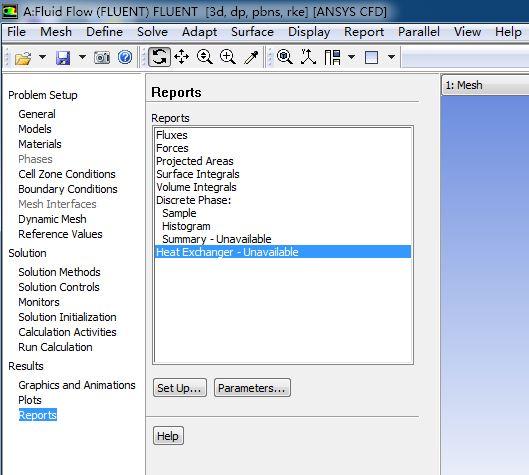

setup打开的report

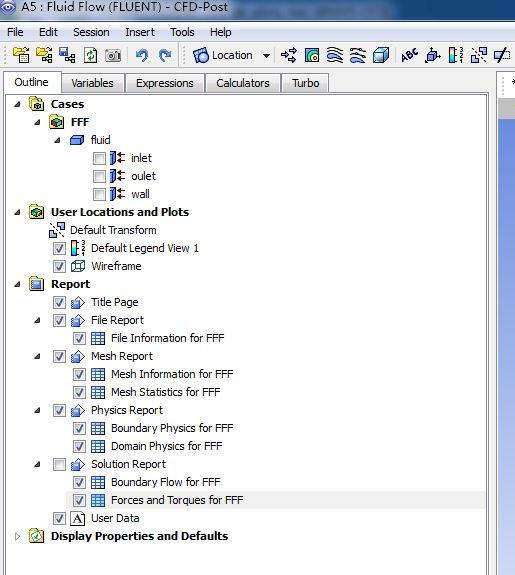

result打开的report
赞一下 回复此楼
10楼2012-04-15 20:24:05
