小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » fluent气液双相流中的Patch问题
162/2返回列表上一页12
查看: 7445  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

★ ★
xiegangmai(金币+2): 谢谢应助！ 2011-05-10 22:38:13
引用回帖:
Originally posted by rubble at 2011-05-09 11:10:32:
第一相 定义为液体相，第二相定义为气体相，然后用Adapt region 整个塔器，然后patch的时候，相的选择只能选第二相气相来定义体积分数。

选第二项的体积分数为0，第一项就默认100%了。

你这样设置，进口气体体积分数要设置为1吧？？不然进来的全部是液体，木气体的。
赞一下(1人) 回复此楼
11楼2011-05-10 12:27:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

47425804

木虫 (正式写手)

【答案】应助回帖

★
xiegangmai(金币+1): 鼓励讨论交流！ 2011-05-10 22:38:25
引用回帖:
Originally posted by wuming524 at 2011-05-10 12:27:30:
你这样设置，进口气体体积分数要设置为1吧？？不然进来的全部是液体，木气体的。

倒也不一定，可以按照进来的气体速度和流量等算出合适的体积分数，但肯定不能是0了。
赞一下(1人) 回复此楼
12楼2011-05-10 12:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lipin0914

金虫 (小有名气)
我处理这问题时一般是在gambit中建立一个fluid区域：把需要初始化为水的区域单独划分成面（二维）或体（三维），在设置边界条件时定义成连续区域。用Fluent计算式可以直接选择区域进行patch。这种尤其适合非规则区域的patch，且不影响边界条件的设定。
希望有帮助。
赞一下(1人) 回复此楼
13楼2014-05-19 09:52:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)

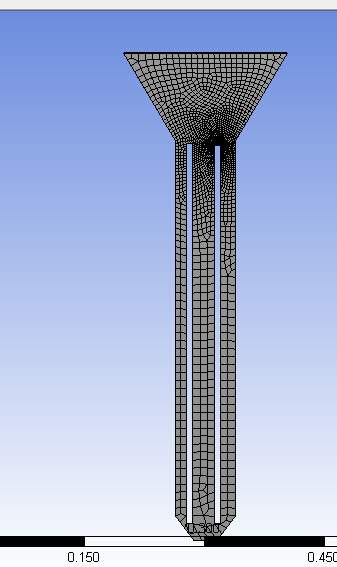

你好，我也正在做类似的问题：一个固液两相流化床。初始条件是：反应器内被水冲满，然后臭氧从底部进口通入，经过液相混合，从顶部出口溢出。
网格自动生成后，进入flutnt。设置第一项为水，第二项为臭氧，采用K-E方程后总得不到满意的效果。
fluent气液双相流中的Patch问题
赞一下 回复此楼
14楼2015-04-08 11:22:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sjy2015

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 47425804 at 2011-05-10 11:06:05
坐标可以有负数啊，比方说用矩形内部Mark的话，那就是左下点坐标和右上点坐标。
可以用display contour看patch的结果。...

您好， 假如是管子呢？  冷却管降膜这种情况该怎么设置？就是管得内壁是液膜，中间走的是高温的合成气。坐标这里如何设置呢？谢谢大哥
赞一下 回复此楼
一路坚持下来的东西终究是最美丽的。
15楼2015-05-09 08:16:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那一抹倔强

新虫 (初入文坛)
引用回帖:
15楼: Originally posted by sjy2015 at 2015-05-09 08:16:32
您好， 假如是管子呢？  冷却管降膜这种情况该怎么设置？就是管得内壁是液膜，中间走的是高温的合成气。坐标这里如何设置呢？谢谢大哥...

你好，我也是遇到这个问题了，给不连续的区域Patch.请问您解决了吗？
赞一下 回复此楼
16楼2015-11-26 15:04:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
