引用回帖:
Originally posted by qyt913 at 2011-03-31 09:48:42:
这个是命令流，希望斑竹可以赐教。我真不知道哪出问题了……
/filename,jiechufenxi                !定义文件名
/title, aim to verify solid model    !定义标题
/prep7
bosongbi=0.48                     ...

我看来看你的命令流，主要有几个问题：

1）接触部分网格细分。 你现在的模型中，接触部分网格还不够小，在计算过程中有很多警告，最后出错，不收敛。

2）增加求解步长。

3）eqslu,spar，是笔误吗？选择求解算法的命令是eqslv。

我细化了一下接触部分的单元，能求解到1.628s时才发散。

你自己再多试试，good luck！
赞一下 回复此楼
明德厚学、求是创新
11楼2011-03-31 22:57:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qyt913

铜虫 (小有名气)
谢谢您！
我依然有一点不解的地方，还希望您能点透。
1.细化网格，你指的是柔性体部分还是刚形体部分的网格。我曾经把柔性体和刚形体的网格都细化过，结果依然不理想。
2.你计算到1.68s不收敛。这样子的结果不知道可信度如何.
对您什么感谢，我待会试一试，看看怎么样！
赞一下 回复此楼
Goldin
12楼2011-04-02 09:07:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笨笨9718

至尊木虫 (知名作家)

力大无穷
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
做好的方法是跟着一个有耐心的高手，出问题就找他
赞一下(1人) 回复此楼
Everythingwillbewell！
13楼2011-04-02 09:14:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qyt913

铜虫 (小有名气)
没有高手带我啊？
回复此楼
Goldin
14楼2011-04-02 09:16:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qyt913

铜虫 (小有名气)
引用回帖:
Originally posted by xiegangmai at 2011-03-31 22:57:24:
我看来看你的命令流，主要有几个问题：

1）接触部分网格细分。 你现在的模型中，接触部分网格还不够小，在计算过程中有很多警告，最后出错，不收敛。

2）增加求解步长。

3）eqslu,spar，是笔误吗？选择 ...

你好，我刚试了一下，没有对网格进行修改，也是可以迭代到1.638s。
但是，后处理方面就不行了，
问题主要有两方面：

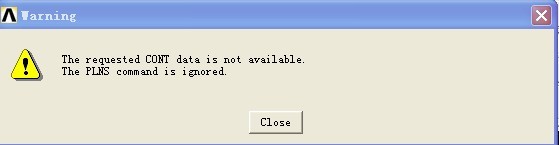

1,。求解过程中，依然有 一个或多个单元过度扭曲 这个警告。这个警告不知道对结果影响有多大。
2.我在通用后处理器中无法查看结果，不知道你的可以吗？是因为我没有修改网格质量的原因吗？
赞一下 回复此楼
Goldin
15楼2011-04-02 09:20:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shengzj

铁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
ANSYS做接触分析是可以的，只是接触对的定义，参数的单位，边界条件等设置一定要正确。我是做接触过程中的弹塑性分析的，得到的结果很不理想，也很头疼
赞一下 回复此楼
16楼2013-03-06 12:51:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要忒过了

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
鼓励下楼主。。。我也没做出啥来……
赞一下 回复此楼
17楼2015-07-22 10:35:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
