Originally posted by zgt2007 at 2010-11-01 17:15:13:

能不能说说做电荷密度分布图的详细过程？谢谢！

我在4楼已经说了呀

博观约取、厚积薄发---壁立千仞、无欲则刚

12楼2010-11-01 19:38:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zgt2007

木虫 (正式写手)

应助: 1 (幼儿园)
金币: 3225.8
散金: 37
红花: 1
帖子: 549
在线: 306.8小时
虫号: 480229
注册: 2007-12-15
性别: GG
专业: 凝聚态物性I:结构、力学和

引用回帖:

Originally posted by ym23 at 2010-10-21 17:12:44:
首先你要保证在计算时，性质计算中选中了计算电荷密度，
然后你就打开这个优化后的模型，点分析，在窗口中选择电荷密度，然后点import，
然后在由三维电荷分布的晶胞中，切出你想分析的晶面就完成了，
切晶面M ...

如仁兄所说，我在castep\properties下面，只找到了electron density difference并没有electron density，请问这是怎么回事，难道是版本的问题，我用的是MS4.0，请指教！

自力更生，艰苦奋斗！

13楼2010-11-03 09:22:45

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

ym23

铁杆木虫 (著名写手)

应助: 4 (幼儿园)
贵宾: 0.186
金币: 9769.9
散金: 690
红花: 10
帖子: 1462
在线: 258.8小时
虫号: 837382
注册: 2009-08-31
性别: GG
专业: 凝聚态物性 II ：电子结构

★
zgt2007(金币+1): 2010-11-03 16:18:01
zzy870720z(金币+1):谢谢提示 2010-12-27 15:36:49

引用回帖:

Originally posted by zgt2007 at 2010-11-03 09:22:45:

如仁兄所说，我在castep\properties下面，只找到了electron density difference并没有electron density，请问这是怎么回事，难道是版本的问题，我用的是MS4.0，请指教！

electron density在分析里，分析里还有一个electron density difference

博观约取、厚积薄发---壁立千仞、无欲则刚

14楼2010-11-03 15:02:41

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zgt2007

木虫 (正式写手)

应助: 1 (幼儿园)
金币: 3225.8
散金: 37
红花: 1
帖子: 549
在线: 306.8小时
虫号: 480229
注册: 2007-12-15
性别: GG
专业: 凝聚态物性I:结构、力学和

引用回帖:

仁兄的意思是在计算电荷密度的时应在几何优化的同时进行吗？还是其它？我的理解是：先做做完几何优化，然后在task里选择energy还是propertis或者其他(这个还要请教仁兄)，之后在castep calculation\properties下选electron density difference,因为只有这个可选！有劳仁兄了，不胜感激！

自力更生，艰苦奋斗！

15楼2010-11-09 17:23:38

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

ym23

铁杆木虫 (著名写手)

应助: 4 (幼儿园)
贵宾: 0.186
金币: 9769.9
散金: 690
红花: 10
帖子: 1462
在线: 258.8小时
虫号: 837382
注册: 2009-08-31
性别: GG
专业: 凝聚态物性 II ：电子结构

★
zgt2007(金币+1): 2010-11-10 08:36:22
zzy870720z(金币+1):谢谢补充 2010-12-27 15:37:10

引用回帖:

Originally posted by zgt2007 at 2010-11-09 17:23:38:

仁兄的意思是在计算电荷密度的时应在几何优化的同时进行吗？还是其它？我的理解是：先做做完几何优化，然后在task里选择energy还是propertis或者其他(这个还要请教仁兄)，之后在castep calculation\propertie ...

你说的task里的Properties的MS帮助里给出的解释如下 - calculates properties based on the results obtained from one of the other tasks，
我没弄懂什么意思，但是我不会选择这个，我会选energy计算单点能，

之后你选的是对的。

博观约取、厚积薄发---壁立千仞、无欲则刚

16楼2010-11-09 21:47:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

274273

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 499.2
帖子: 139
在线: 33.6小时
虫号: 994475
注册: 2010-04-11
专业: 半导体晶体与薄膜材料

zgt2007(金币+1): 2010-12-28 08:52:12

引用回帖:

但是我看了些，论文是有等高线存在的，能够在MS中表现出来吗

17楼2010-12-27 13:55:27

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

cg陈

铁杆木虫 (著名写手)

应助: 76 (初中生)
金币: 6627.2
散金: 46
红花: 2
帖子: 1253
在线: 445.4小时
虫号: 874350
注册: 2009-10-16
性别: GG
专业: 理论和计算化学

学习一下哈

18楼2010-12-27 23:24:30

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

ym23

铁杆木虫 (著名写手)

应助: 4 (幼儿园)
贵宾: 0.186
金币: 9769.9
散金: 690
红花: 10
帖子: 1462
在线: 258.8小时
虫号: 837382
注册: 2009-08-31
性别: GG
专业: 凝聚态物性 II ：电子结构

★
小木虫(金币+0.5):给个红包，谢谢回帖交流

引用回帖:

Originally posted by 274273 at 2010-12-27 13:55:27:

但是我看了些，论文是有等高线存在的，能够在MS中表现出来吗

等高线是什么意思，贴个图上来，大家讨论一下吧

博观约取、厚积薄发---壁立千仞、无欲则刚

19楼2010-12-28 09:39:30

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

274273

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 499.2
帖子: 139
在线: 33.6小时
虫号: 994475
注册: 2010-04-11
专业: 半导体晶体与薄膜材料

★
小木虫(金币+0.5):给个红包，谢谢回帖交流

引用回帖:

Originally posted by ym23 at 2010-12-28 09:39:30:

等高线是什么意思，贴个图上来，大家讨论一下吧

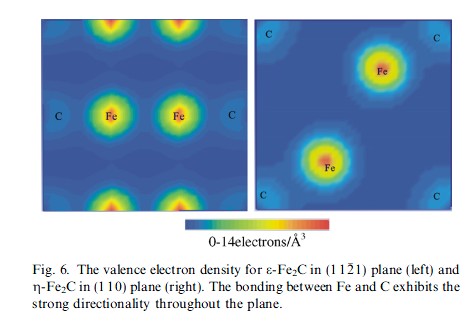

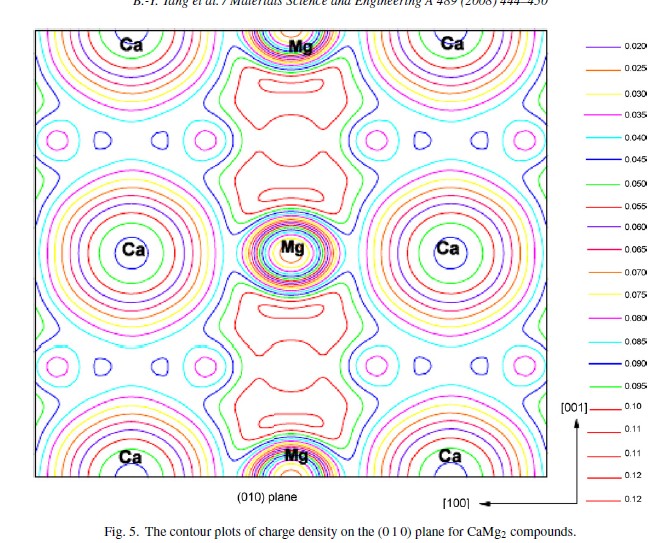

你看看
