21楼2012-12-05 22:37:47

nono90058

铜虫 (初入文坛)

应助: 0 (幼儿园)
金币: 315
帖子: 19
在线: 15.2小时
虫号: 2266608
注册: 2013-01-29
专业: 无机合成和制备化学

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

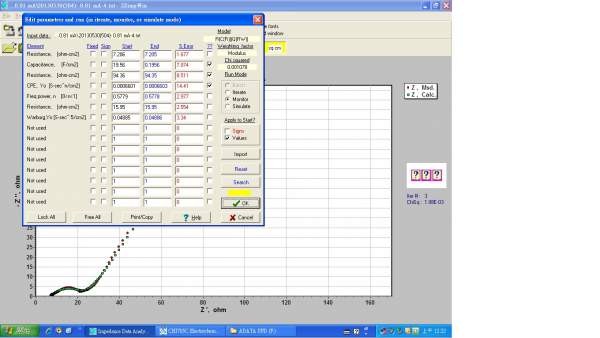

這是我擬合出?淼臄祿龹

物差值還可~

但我同時用了 C 跟 Q 說

他們在ZSIMP WIN 軟體裡單位不同說~

我試過 R[C[R]][C[RW]] R[Q[R]][Q[RW]]

到目前只有R[C[R]][Q[RW]]~ 誤差才會最小

上面兩個模型誤差都很大~

求助~


22楼2013-06-11 00:28:28

hlwen10s

金虫 (著名写手)

英国皇家学会fellow

应助: 138 (高中生)
金币: 1413.5
红花: 17
帖子: 1083
在线: 97.4小时
虫号: 1917532
注册: 2012-07-30
性别: MM
专业: 金属材料的磨损与磨蚀

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

CPE=Q的，表示常相位元件

金属腐蚀，电化学，电极过程，材料学

23楼2013-06-13 15:32:36

nbxy123

铁虫 (初入文坛)

应助: 1 (幼儿园)
金币: 30
帖子: 20
在线: 14.6小时
虫号: 2156326
注册: 2012-11-29
性别: GG
专业: 凝聚态物性I:结构、力学和

引用回帖:

15楼: Originally posted by 江伟 at 2010-07-21 10:14:38
这是做的有机膜的抗腐蚀性，R1是溶液电阻，R2是膜电阻，R3是反应电阻，模拟电路的时候，得到的是CRE不是C，我可不可以把它解释为CPE1为膜界面的双电层电容（膜电容）；CPE2为电化学准电容？...

能交流下吗？

24楼2014-09-11 17:01:58

Michico

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 1725.4
散金: 10
帖子: 51
在线: 20.1小时
虫号: 1736373
注册: 2012-04-04
性别: MM
专业: 药物化学

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

CEP是一个替代电容元件C的人为规定的元件。因为在实际的EIS图上，用C时很难有很好的拟合效果，后来有人提出了用Q来代替C，并规定Q的阻抗：
Z=1/Q(jw)^alfa
这里的Q被称为假电容，alfa代表假电容偏离纯电容的程度，alfa=1时，就是纯电容，alfa偏离1越远，意味着假电容特性越明显。
尽管CEP的物理意义仍有争议，但Q的使用，的确使拟合效果很好。有很多研究显示Q与电极表面的几何结构密切相关，也有研究认为电荷转移影响到了电极表面双电层使电容明显偏离理想的双电层电容。--From Hallie， Originally posted by Jackcd12。希望有帮助

赞一下(4人)

25楼2014-11-09 14:06:25

Team队长

铁虫 (初入文坛)

应助: 2 (幼儿园)
金币: 812.6
帖子: 41
在线: 24.1小时
虫号: 4090436
注册: 2015-09-21
专业: 金属基复合材料

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

引用回帖:

5楼: Originally posted by 江伟 at 2010-07-16 23:35:42
我用的是Zsimpwin，其中在等效电路中的等效元件有Q,C,R.另外，一些文献中也有用到，Zview中既有CPE，又有Q，所以搞不清楚是怎么回事

你好。请问你是如何用Z-view来作出等效电路的？

26楼2016-12-01 10:38:10
