【讨论】固溶后的组织为什么晶内出现许多沉淀相 - 金属 - 交流互助

31楼2010-07-29 15:41:35

annie0506

银虫 (正式写手)

应助: 4 (幼儿园)
金币: 1610.8
散金: 40
红花: 5
帖子: 328
在线: 104.9小时
虫号: 1511609
注册: 2011-11-26
性别: MM
专业: 金属材料的微观结构

★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yongyong2050: 金币+1, 感谢交流 2012-04-06 11:42:35

你说的是不是跟铸态的相比较而言，晶粒粗大了？
固溶主要是晶界处的β相溶解和向晶内扩散，初生α颗粒逐渐变大，由于颗粒相由于其热稳定性高，所以不会被溶解

开开心心每一天！

32楼2012-04-06 09:17:53

宇宙333

木虫 (正式写手)

无名小辈

应助: 21 (小学生)
金币: 2179.4
散金: 1888
红花: 14
帖子: 820
在线: 808.9小时
虫号: 831429
注册: 2009-08-20
性别: GG
专业: 金属结构材料

引用回帖:

2452168楼: Originally posted by annie0506 at 2012-04-06 09:17:53:
你说的是不是跟铸态的相比较而言，晶粒粗大了？
固溶主要是晶界处的β相溶解和向晶内扩散，初生α颗粒逐渐变大，由于颗粒相由于其热稳定性高，所以不会被溶解

晶粒是变粗大了，同时晶内出现了大量的粗大的第二相，就好像原来分布在晶界处的第二相球化引起的一样

黑夜一过，天就亮了

33楼2012-04-06 13:55:40

annie0506

银虫 (正式写手)

应助: 4 (幼儿园)
金币: 1610.8
散金: 40
红花: 5
帖子: 328
在线: 104.9小时
虫号: 1511609
注册: 2011-11-26
性别: MM
专业: 金属材料的微观结构

引用回帖:

2452190楼: Originally posted by 宇宙333 at 2012-04-06 13:55:40:
晶粒是变粗大了，同时晶内出现了大量的粗大的第二相，就好像原来分布在晶界处的第二相球化引起的一样

传张照片看看~

开开心心每一天！

34楼2012-04-06 15:42:19

宇宙333

木虫 (正式写手)

无名小辈

应助: 21 (小学生)
金币: 2179.4
散金: 1888
红花: 14
帖子: 820
在线: 808.9小时
虫号: 831429
注册: 2009-08-20
性别: GG
专业: 金属结构材料

引用回帖:

2452204楼: Originally posted by annie0506 at 2012-04-06 15:42:19:
传张照片看看~

你可以看一下

黑夜一过，天就亮了

35楼2012-04-07 14:19:51

annie0506

银虫 (正式写手)

应助: 4 (幼儿园)
金币: 1610.8
散金: 40
红花: 5
帖子: 328
在线: 104.9小时
虫号: 1511609
注册: 2011-11-26
性别: MM
专业: 金属材料的微观结构

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

可能是晶界处的共晶相和第二相在固溶的时候融入初生相，但是由于融入的已经饱和，所以在初生相中均匀析出。
这是我的猜测，可参考下

开开心心每一天！

36楼2012-04-10 08:41:40

annie0506

银虫 (正式写手)

应助: 4 (幼儿园)
金币: 1610.8
散金: 40
红花: 5
帖子: 328
在线: 104.9小时
虫号: 1511609
注册: 2011-11-26
性别: MM
专业: 金属材料的微观结构

引用回帖:

2452293楼: Originally posted by 宇宙333 at 2012-04-07 14:19:51:
你可以看一下

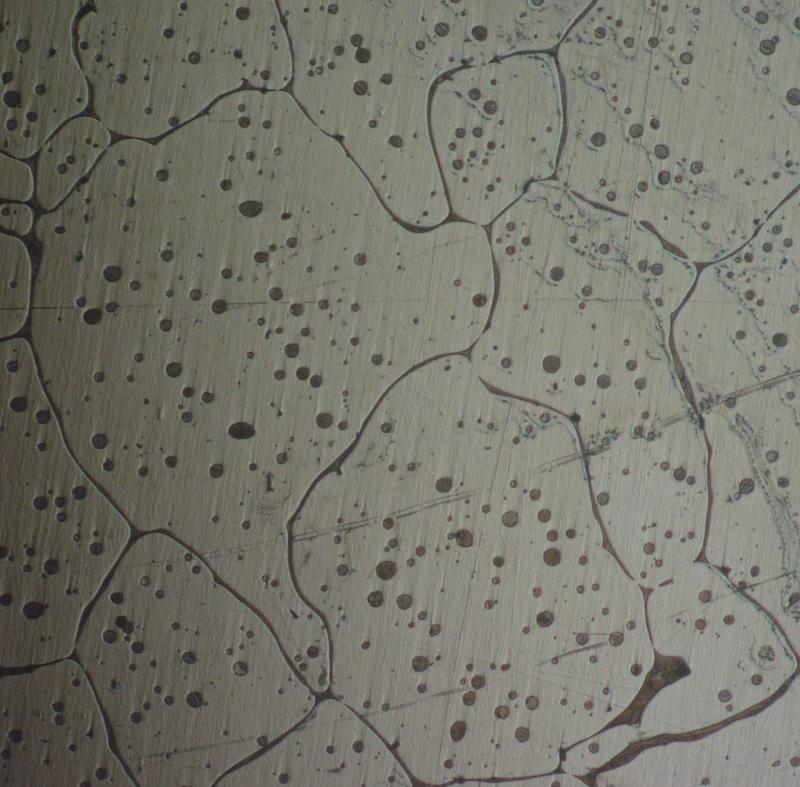

9c/a5/831429_1333779587_922.jpg

可能是晶界处的共晶相和第二相在固溶的时候融入初生相，但是由于融入的已经饱和，所以在初生相中均匀析出。
这是我的猜测，可参考下

开开心心每一天！

37楼2012-04-10 08:42:05

csnwjh

金虫 (初入文坛)

应助: 0 (幼儿园)
金币: 1041.3
散金: 110
红花: 1
帖子: 48
在线: 39.3小时
虫号: 1565000
注册: 2012-01-05
专业: 金属材料的凝固与结晶学

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

引用回帖:

2452293楼: Originally posted by 宇宙333 at 2012-04-07 14:19:51
你可以看一下

...

你好！我想请问朋友做的是什么合金，固溶处理的工艺是多少度，时长多少？我做的镁合金AZ91D固溶10小时，420℃，只有试样边缘能看到晶界，希望赐教》。。

38楼2013-03-29 10:09:27

lixinfeng__

木虫 (正式写手)

应助: 47 (小学生)
金币: 2566
散金: 15
红花: 3
帖子: 323
在线: 1614.2小时
虫号: 1305812
注册: 2011-05-25
性别: GG
专业: 金属材料的微观结构

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

首先应该说明材料，对于钢来说固溶时有固态相变在一定的温度和工艺下可以细化晶粒；对于没有固态相变的合金来说，固溶处理时不会细化晶粒，随保温时间的延长，晶粒会逐渐长大。

另外，至于固溶处理后为什么会出现析出相，应该是冷却速率小于临界冷却速率，导致析出相。如果有条件的话，可以换用冷却速率大的介质试试，看是不是会出现析出相。

39楼2013-03-29 14:10:03
