白桦林ABC99

金虫 (正式写手)
引用回帖:
6楼: Originally posted by hb189620 at 2025-04-22 20:12:09
偏心不用考虑，力和力矩怎么计算，埋入混凝土里面整体计算？能不能简化

你不是有冲击力吗？反向分配到四个挡体上，就是挡体结构的外荷载，按照这个荷载计算挡体结构的主体材料以及连接节点的强度
发自小木虫手机客户端
赞一下 回复此楼
11楼2025-04-23 15:10:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白桦林ABC99

金虫 (正式写手)
引用回帖:
2楼: Originally posted by hb189620 at 2025-04-21 16:36:14
没有兄弟帮忙吗

你就按照750/4算下来，一个挡体不到200的剪切力，按照这个计算挡体强度就好了。当然，需要考虑一些安全余量
发自小木虫手机客户端
赞一下 回复此楼
12楼2025-04-23 15:12:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hb189620

金虫 (小有名气)
引用回帖:
11楼: Originally posted by 白桦林ABC99 at 2025-04-23 15:10:49
你不是有冲击力吗？反向分配到四个挡体上，就是挡体结构的外荷载，按照这个荷载计算挡体结构的主体材料以及连接节点的强度
...

750KN是一个挡体承受的载荷，我想计算的是挡体传递给混凝土地基的载荷，从而计算混凝土地基应力，判断混凝土地基设计是否满足强度要求
发自小木虫手机客户端
赞一下 回复此楼
13楼2025-04-24 09:46:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hb189620

金虫 (小有名气)
引用回帖:
12楼: Originally posted by 白桦林ABC99 at 2025-04-23 15:12:42
你就按照750/4算下来，一个挡体不到200的剪切力，按照这个计算挡体强度就好了。当然，需要考虑一些安全余量
...

挡体传递的载荷如何施加在混凝土地基上，混凝土地基应力计算我不会
发自小木虫手机客户端
赞一下 回复此楼
14楼2025-04-24 09:48:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hb189620

金虫 (小有名气)
引用回帖:
12楼: Originally posted by 白桦林ABC99 at 2025-04-23 15:12:42
你就按照750/4算下来，一个挡体不到200的剪切力，按照这个计算挡体强度就好了。当然，需要考虑一些安全余量
...

好难，我一个干机械的，不太懂混凝土地基
发自小木虫手机客户端
赞一下 回复此楼
15楼2025-04-24 09:50:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白桦林ABC99

金虫 (正式写手)
引用回帖:
14楼: Originally posted by hb189620 at 2025-04-24 09:48:22
挡体传递的载荷如何施加在混凝土地基上，混凝土地基应力计算我不会
...

你的挡体是钢制的，不妨借鉴钢结构设计标准 GB50017-2017  12.7进行设计吧
发自小木虫手机客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

hb189620
16楼2025-04-25 09:08:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hb189620

金虫 (小有名气)
送红花一朵
引用回帖:
16楼: Originally posted by 白桦林ABC99 at 2025-04-25 09:08:37
你的挡体是钢制的，不妨借鉴钢结构设计标准 GB50017-2017  12.7进行设计吧
...

感谢桦林大哥不耐其烦的指导
查阅了GB 50017-2017 钢结构设计标准，里面没有类似案例套用，

我这个工程案例，其实想验证的是地基强度，桦林大哥看下我下面的计算方法是否正确。

假设基坑不灌浆，挡体和基坑有缝隙，那么挡体在坑中只有三个点受力，三个点描述不正确，描述为三个局部载荷面，类似一个跷跷板，坑面支反力F1，坑底支反力F2，见下图
那么我们通过力矩平衡可以计算：M=750*（205+460）-F1*460=0       F1=1084KN    坑面的支反力最大是1084KN
但是实际情况是，我们灌浆了，坑面到坑底的整个面都有支反力，上面最大，下面逐渐变小，那基坑受到的载荷就是一个非均匀载荷。
从我们常识上将，这种冲击载荷，地基也会是靠近地面的那部分最容易破坏，所以这样假想我觉得合适，

那么我们假想整个基坑都是均布的1084KN的载荷，那么就很容易解决问题了。

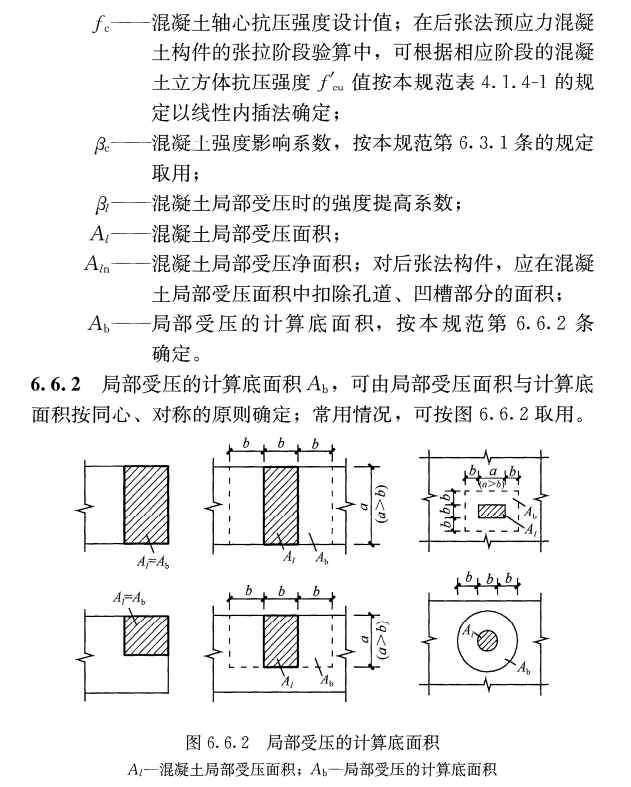

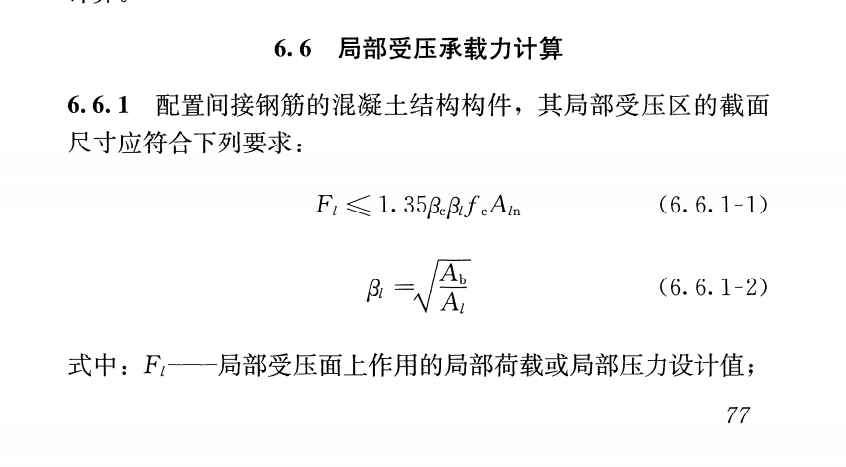

在GB 50010-2010 混凝土结构设计规范 中看到有这样一个  局部受压承载力计算 的章节，见下图

整个问题简化为局部承载力计算，挡体的投影面积为局部受压面积AL，基坑侧面投影为底面积Ab。
计算出来的载荷设计值是不大于2664KN
设备安装地基强度计算求助


设备安装地基强度计算求助-1


设备安装地基强度计算求助-2


发自小木虫手机客户端
赞一下 回复此楼
17楼2025-04-26 22:21:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
