sourbing

木虫 (正式写手)


小木虫(金币+0.5):给个红包,谢谢回帖交流
开眼了,你这是TEM的图吧?
复型的话不能看见晶界啊,如果是减薄的片。。怎么这么干净。。。
详细讲解一下啊
11楼2009-06-09 15:13:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hotday

金虫 (著名写手)

合金粉末工程师


小木虫(金币+0.5):给个红包,谢谢回帖交流
看起来像是sem,tem不用腐蚀,黑色较宽连续的是亚晶界,较短虫状也许是划痕(个人拙见),黑色斑点我想大概是碳化物(如果有碳的话)或者是氧化物在试样制备抛光时脱落留下的小坑
活着,就是向圣贤和傻瓜学习
12楼2009-06-10 10:04:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fencheng999

木虫 (正式写手)

支持11楼的见解,较短虫状我也认为是划痕,而且可以看到晶界处多(如果是单晶怎么回有晶界,矛盾),象是从晶界出抛下来的东西。
开始我还怀疑是透射照片的话是不是类似于碳纳米管一样的东西。不清楚。
13楼2009-06-10 16:51:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luolin

金虫 (正式写手)

是半导体单晶腐蚀后的金相照片。
我觉得虫状的不是划痕,因为划痕应该在一小部分区域出现,不可能大范围的出现。而虫状蚀坑,在我观察的时候,发现相当多,而且几乎到处都有。


[ Last edited by luolin on 2009-6-11 at 11:18 ]
14楼2009-06-11 11:16:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luolin

金虫 (正式写手)

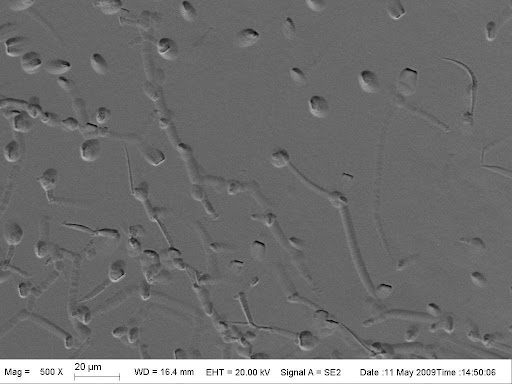

上面是发的后来做的扫描电镜图
15楼2009-06-11 11:18:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luolin

金虫 (正式写手)

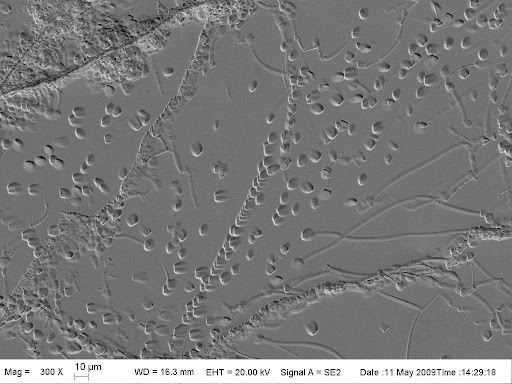

再发个跟上面一起拍到的腐蚀照片。

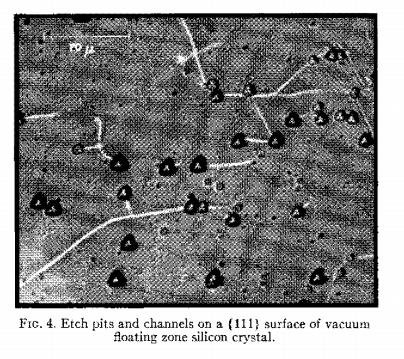

我认为可能是位错迁移的通道。原因是:


[ Last edited by luolin on 2009-6-11 at 11:33 ]
16楼2009-06-11 11:28:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luolin

金虫 (正式写手)


怎么图片又看不到了????

[ Last edited by luolin on 2009-6-11 at 11:33 ]
17楼2009-06-11 11:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmmyuanj

银虫 (初入文坛)


小木虫(金币+0.5):给个红包,谢谢回帖交流
您的图片做得很漂亮,可否传授一下经验??!!
18楼2009-06-12 16:25:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmmyuanj

银虫 (初入文坛)

我是新手,看来要多多请教了!!
19楼2009-06-12 16:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luolin

金虫 (正式写手)

您的图片做得很漂亮,可否传授一下经验??!!

这是晶片抛光和腐蚀较好,从而得到漂亮的照片
20楼2009-06-12 18:03:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
