无法国家人

铁虫 (初入文坛)

引用回帖:
9楼: Originally posted by 南阳阿朝 at 2017-09-20 09:57:19
可以试试,测试过的样片就大概这个样子,获得强度数据就好了,你要对破坏面做显微分析吗?

只看强度数据,不做显微分析
11楼2017-09-20 11:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cadfer

木虫 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
不用改进了,这就是剪切失效,是由芳纶纤维决定的,如果是碳纤维会出现分层的。毕竟这个方法无法引入纯剪应力,追求完美做不到。

发自小木虫Android客户端
12楼2017-09-20 17:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无法国家人

铁虫 (初入文坛)

引用回帖:
12楼: Originally posted by cadfer at 2017-09-20 17:26:00
不用改进了,这就是剪切失效,是由芳纶纤维决定的,如果是碳纤维会出现分层的。毕竟这个方法无法引入纯剪应力,追求完美做不到。

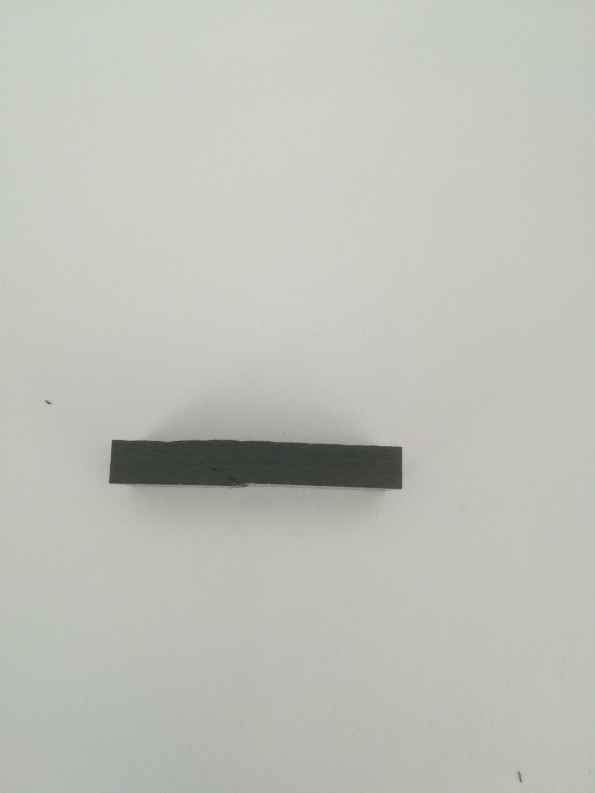

谢谢,在金相显微镜下看到有很多小的层间破坏同尺寸的碳纤维,破坏形式如下图,金相下观察,只有1-2处裂纹附近的分层
短梁剪切测试未出现明显的分层,应该怎么改进?



发自小木虫Android客户端
13楼2017-09-25 10:18:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

泽边先生

金虫 (小有名气)

引用回帖:
7楼: Originally posted by 无法国家人 at 2017-09-20 08:49:35
碳纤维有从上表面起始,沿厚度方向的斜向裂纹,但是会在某一层在纵向延伸非常短的距离;芳纶如图

...

这个已经是层间破坏了啊~

发自小木虫Android客户端
14楼2017-09-26 07:07:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无法国家人

铁虫 (初入文坛)

引用回帖:
14楼: Originally posted by 泽边先生 at 2017-09-26 07:07:35
这个已经是层间破坏了啊~
...

嗯,我用金相显微镜看了看,很多分层,这个碳纤维的呢?在金相显微镜下只有裂纹下部有一两处,这个可以视作分层吗?
短梁剪切测试未出现明显的分层,应该怎么改进?-1



发自小木虫Android客户端
15楼2017-09-26 09:55:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

泽边先生

金虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
15楼: Originally posted by 无法国家人 at 2017-09-26 09:55:06
嗯,我用金相显微镜看了看,很多分层,这个碳纤维的呢?在金相显微镜下只有裂纹下部有一两处,这个可以视作分层吗?

...

可以的。你根据跨度和厚度可以推算一下是正应力大还是切应力占主导。正应力是弯曲,切应力是层间剪切。

发自小木虫Android客户端
16楼2017-09-26 21:33:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十方逸念

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主您好,我是东北大学的学生,我也急需做两个碳板的层剪实验,苦于试验机没有合适的加载压头,请问您是学生吗?能不能帮忙测试一下
17楼2017-10-03 14:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喜欢南飞的燕

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
跨距是不是有点大啊。太大感觉像是测弯曲了

发自小木虫Android客户端
18楼2017-10-05 18:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbdx

新虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
18楼: Originally posted by 喜欢南飞的燕 at 2017-10-05 18:37:55
跨距是不是有点大啊。太大感觉像是测弯曲了

我也感觉跨距有点大,不像是美标规定的
19楼2021-09-25 14:34:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsldlee

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
如果需要三维织造可以联系我
20楼2021-10-09 23:07:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
