[求助] 新人求助电化学阻抗(EIS)曲线图 已有2人参与

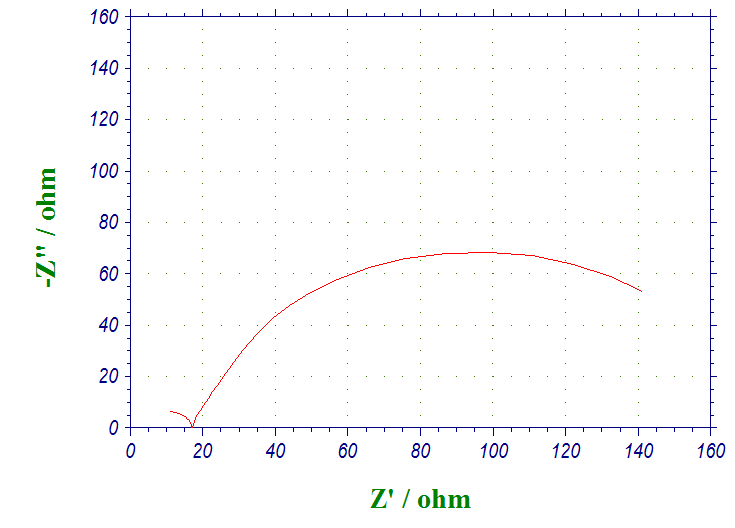

想知道为什么半圆前面出不来,顺便想问问大家这个曲线图大概如何分析??谢谢各位了!!!!

新人求助电化学阻抗(EIS)曲线图
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喵喵兰

银虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
你的上下限都设得太小了。
3楼2017-09-06 18:09:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 6 个回答

李纯01

至尊木虫 (著名写手)

2楼2017-09-06 15:40:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxing369

铜虫 (小有名气)

一般说来。。。至少要简单说一下测试的是什么东西(电池型号,全电池or半电池,测试电位或soc等)。。。
看你这曲线姑且猜测是做的某种扣试电池的半电池。。。确实是高频和低频区域太窄(高频应该至少还有一个半圆;低频应该至少还有一个韦伯阻抗部分)
建议:高频设定成机器的最大值(如果还测不到就只能换机器或者以极限数据拟合)。。。低频至少再低两个数量级。。。
我记得扣电eis一般条件是:频率0.01Hz-100000Hz;振幅5mV。。。

发自小木虫Android客户端
新手上路...
4楼2017-09-07 22:21:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宇彬Fighting

新虫 (小有名气)

对的 我也有这种情况 你把高频调高 前面半圆就会出来啦

发自小木虫IOS客户端
5楼2017-10-30 13:44:07
