引用回帖:
10楼: Originally posted by Gechoo at 2017-07-15 22:41:01
7与8是铰链连接吗

对的
。。。
11楼2017-07-16 09:51:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqy93

银虫 (初入文坛)

引用回帖:
10楼: Originally posted by Gechoo at 2017-07-15 22:41:01
7与8是铰链连接吗

是的
。。。
12楼2017-07-16 12:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqy93

银虫 (初入文坛)

引用回帖:
7楼: Originally posted by 牛龙一心 at 2017-07-15 17:43:39
憋劲,机构不合理

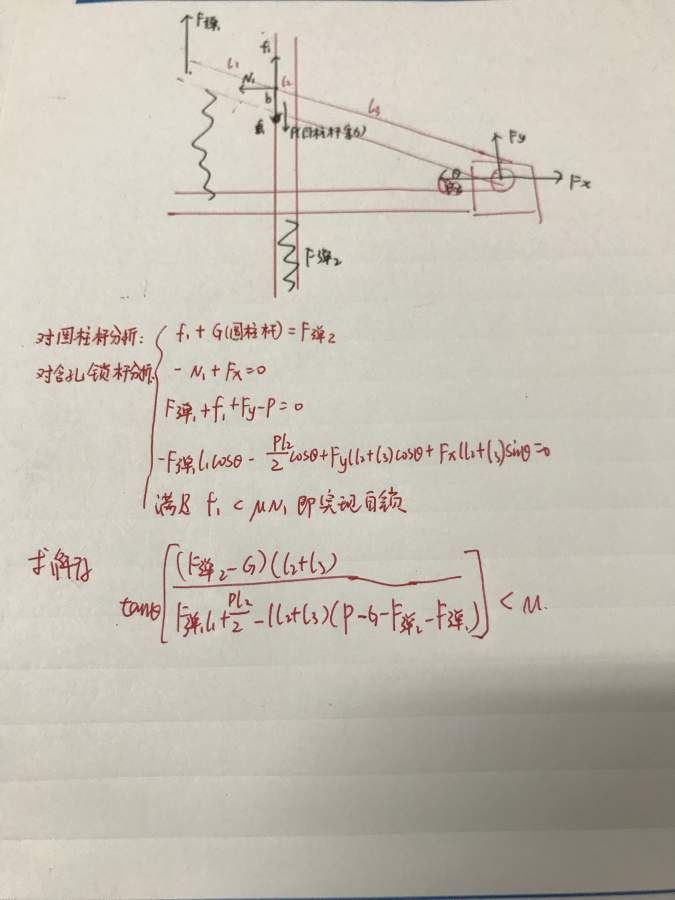

这是我受力分析的方程 就是目前还在求解当中 应该可以自锁 在满足条件的情况下 及大概6足够粗,杆8足够细 等

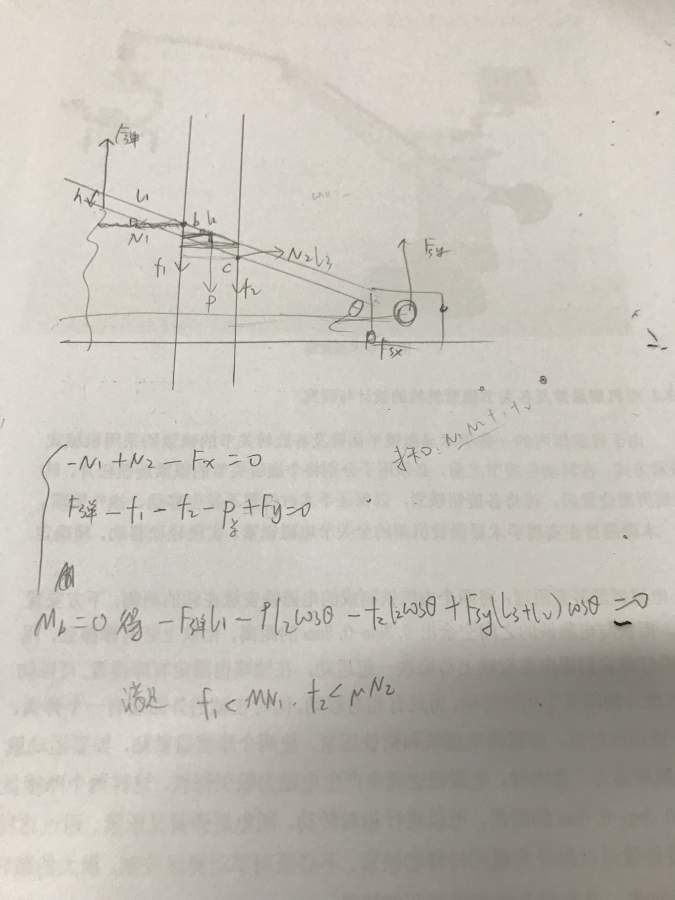

受力的原理 大神帮忙分析一下

。。。
13楼2017-07-16 12:52:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supervb

铁杆木虫 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
mqy93: 金币+10, 有帮助 2017-07-18 11:33:24
这个结构的设计思路应该是利用8号杆对6号结构提供力矩作用(通过8号杆倾斜,实现力偶作用到6号结构),令其与中间开孔内壁处出现摩擦力和接触压力构成的组合力偶,使6号结构受力平衡。原则上需要根据6号结构下端弹簧最大作用力换算所需摩擦力,考虑开孔深度和内径,换算需要的临界力偶大小(增补最大静滑动摩擦力公式),再推算回8号杆上小弹簧需要提供的弹力大小。
咱是做非线性随机动力学的哟
14楼2017-07-17 14:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李哈维

新虫 (正式写手)

摩擦力大了,偏心

发自小木虫IOS客户端
15楼2017-07-18 09:37:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqy93

银虫 (初入文坛)

引用回帖:
14楼: Originally posted by supervb at 2017-07-17 14:54:23
这个结构的设计思路应该是利用8号杆对6号结构提供力矩作用(通过8号杆倾斜,实现力偶作用到6号结构),令其与中间开孔内壁处出现摩擦力和接触压力构成的组合力偶,使6号结构受力平衡。原则上需要根据6号结构下端弹簧 ...

你想的基本和我想的一样 你看一下我刚刚分析的受力 F弹2(下面的弹簧) F弹1 (a处的弹簧) 对吗?隐隐约约不敢肯定。。。。

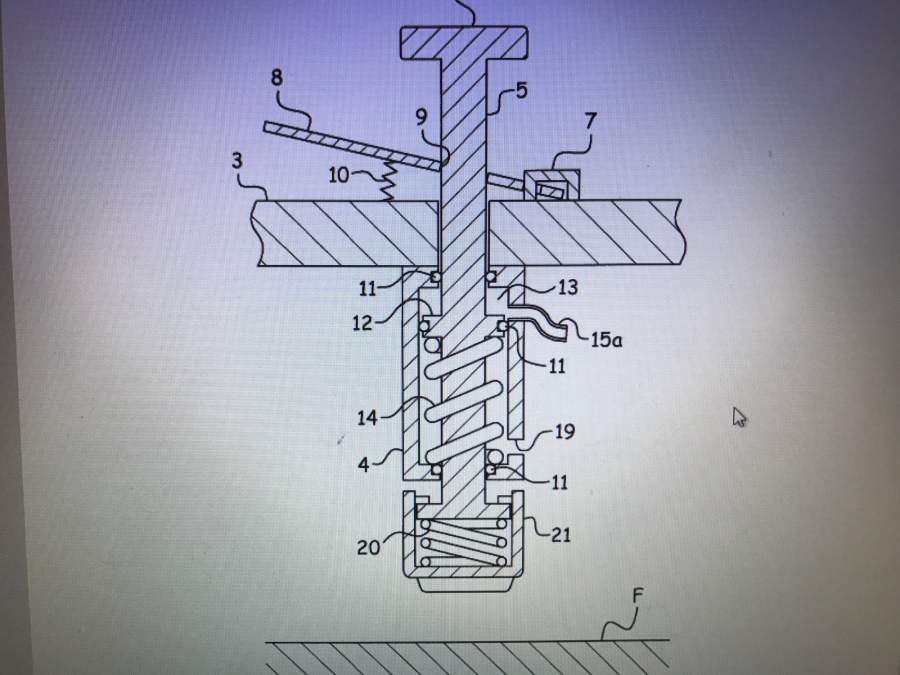

受力的原理 大神帮忙分析一下-1


受力的原理 大神帮忙分析一下-2

。。。
16楼2017-07-18 11:45:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqy93

银虫 (初入文坛)

引用回帖:
15楼: Originally posted by 李哈维 at 2017-07-18 09:37:51
摩擦力大了,偏心

对的 感觉圆柱杆要碰到右边壁
。。。
17楼2017-07-18 11:50:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tony123321

金虫 (正式写手)

引用回帖:
9楼: Originally posted by mqy93 at 2017-07-15 21:31:31
这是个外国专利,已经加工出成品了,现在国产厂家要求我模仿分析,从而下图纸,现在在分析b点受力...

仔细研读专利,搞懂。。。
18楼2017-07-18 23:36:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqy93

银虫 (初入文坛)

引用回帖:
18楼: Originally posted by tony123321 at 2017-07-18 23:36:46
仔细研读专利,搞懂。。。...

专利上只有一些说明 没有具体的受力分析 可行性

发自小木虫IOS客户端
。。。
19楼2017-07-18 23:38:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飓风gt

金虫 (著名写手)

干什么用的  工装夹具吗

发自小木虫Android客户端
感谢木虫子当我红娘
20楼2017-10-11 18:18:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
