wplwhl

铁杆木虫 (著名写手)

欧拉拉

引用回帖:
10楼: Originally posted by Leo_upc at 2017-07-06 12:46:38
如果可以,能否加下你的联系方式。已经被这个问题困扰好几天了...

不可能的,你划分完之后再把边界层删除看看,肯定生成了

发自小木虫IOS客户端
不一样的烟火
11楼2017-07-06 13:20:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Leo_upc

金虫 (著名写手)

引用回帖:
11楼: Originally posted by wplwhl at 2017-07-06 13:20:27
不可能的,你划分完之后再把边界层删除看看,肯定生成了
...

谢谢你的回复。
我初衷是给圆柱体的内侧加边界层,但总不成功,因而改成正方体尝试着做。

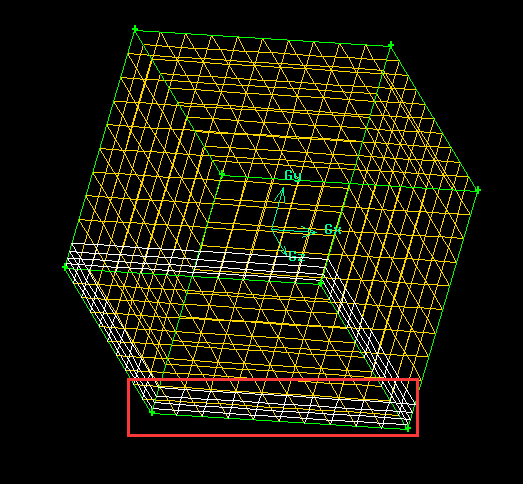

我的操作步骤:建立正方体(1*1*1)→选任意一个面划分网格(尺寸0.1)→给这个面加边界层(Attachament-Faces,但无论怎样只能在那个面的四个边加上边界层,如附件图2所示)→生成体网格(Hex/Map 尺寸0.1,但仍然只是那个面的四个边上有体网格,请见图3)
是我哪一步错了呢?
Gambit划分面的边界层

12楼2017-07-06 13:45:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wplwhl

铁杆木虫 (著名写手)

欧拉拉

已经生成了,只是显示的问题

发自小木虫IOS客户端
不一样的烟火
13楼2017-07-06 13:48:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wplwhl

铁杆木虫 (著名写手)

欧拉拉

在此基础上吧边界层删除,你就能看到网格生成了,只是边界层的白色把体网格遮挡住了

发自小木虫IOS客户端
不一样的烟火
14楼2017-07-06 13:49:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Leo_upc

金虫 (著名写手)

引用回帖:
13楼: Originally posted by wplwhl at 2017-07-06 13:48:03
已经生成了,只是显示的问题

谢谢您。
那请问,该如何设置,能看到铺满一层的边界层呢?
15楼2017-07-06 13:50:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Leo_upc

金虫 (著名写手)

引用回帖:
14楼: Originally posted by wplwhl at 2017-07-06 13:49:21
在此基础上吧边界层删除,你就能看到网格生成了,只是边界层的白色把体网格遮挡住了

我刚试了下。

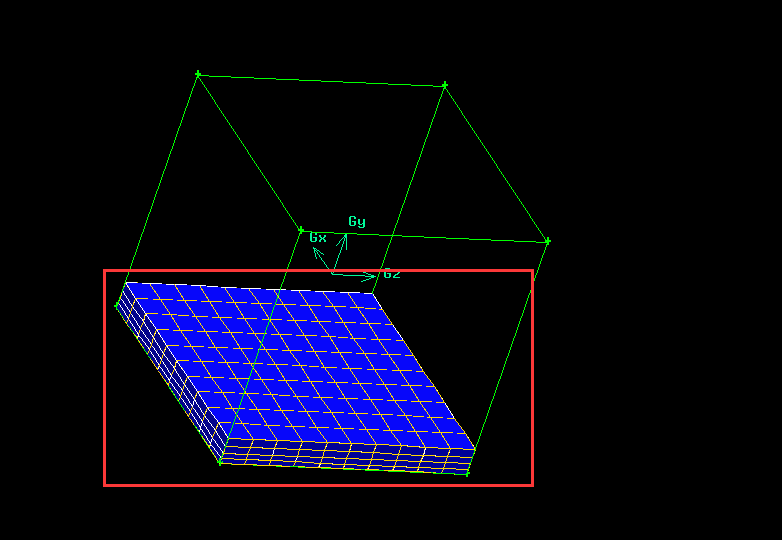

boundaryLayer-View Boundry Layer 看到图4所示
蓝色的 就应该是边界层吧?
Gambit划分面的边界层-1

16楼2017-07-06 13:53:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wplwhl

铁杆木虫 (著名写手)

欧拉拉

嗯,已经可以了,边界层只是为了控制网格加密的作用,生成网格之后删掉就可以了

发自小木虫IOS客户端

» 本帖已获得的红花(最新10朵)

不一样的烟火
17楼2017-07-06 14:00:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Leo_upc

金虫 (著名写手)

送红花一朵
引用回帖:
17楼: Originally posted by wplwhl at 2017-07-06 14:00:49
嗯,已经可以了,边界层只是为了控制网格加密的作用,生成网格之后删掉就可以了

谢谢您详细的回答!
悬赏金币,暂时不知道如何给您,先行给您一个小红花
谢谢!
18楼2017-07-06 14:04:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心安之处丶

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
我的笨办法是,把四条边上截出边界层的高度,然后在这个边上直接对边设置节点数,四条边平行设置后,直接画体网格
19楼2017-07-06 16:03:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Leo_upc

金虫 (著名写手)

引用回帖:
19楼: Originally posted by 心安之处丶 at 2017-07-06 16:03:49
我的笨办法是,把四条边上截出边界层的高度,然后在这个边上直接对边设置节点数,四条边平行设置后,直接画体网格

谢谢,很灵活的办法!
20楼2017-07-06 19:20:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
