| 查看: 1264 | 回复: 3 | ||
Slow Walker新虫 (正式写手)
|
[求助]
最近遇到一些CV曲线疑惑，望大神前辈不吝指教 已有1人参与
|
|

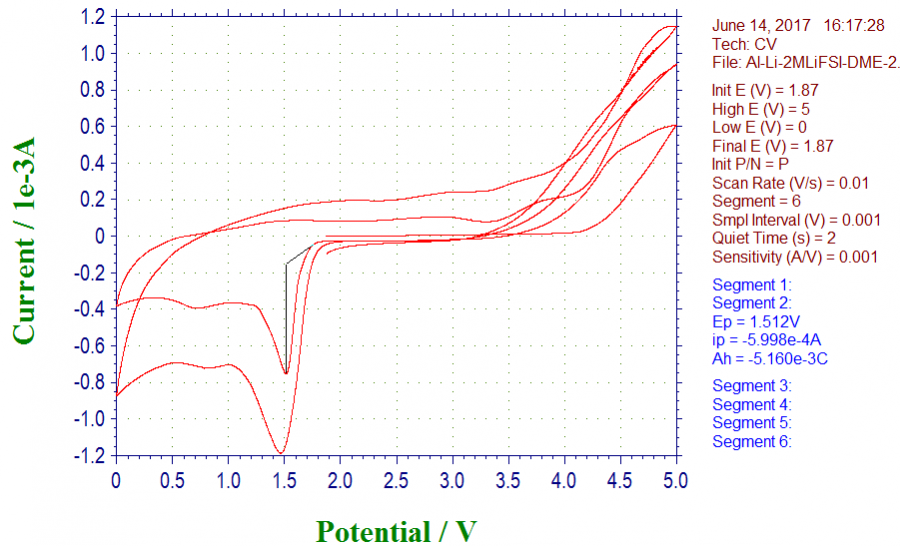

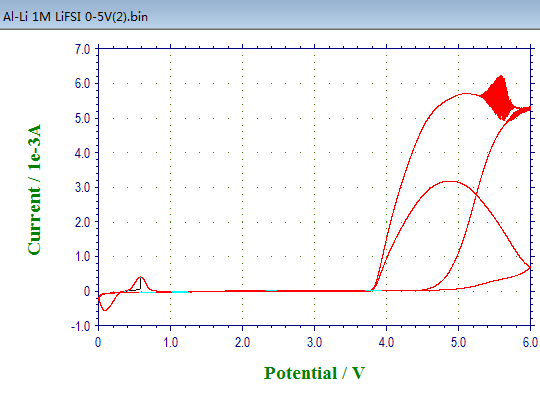

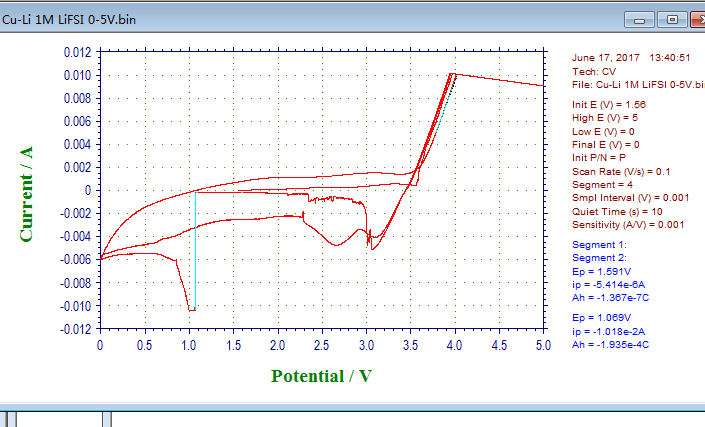

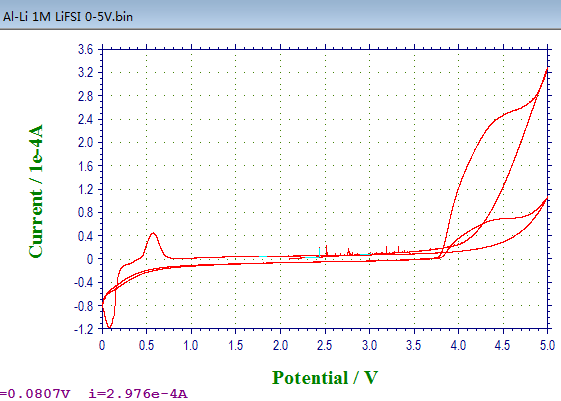

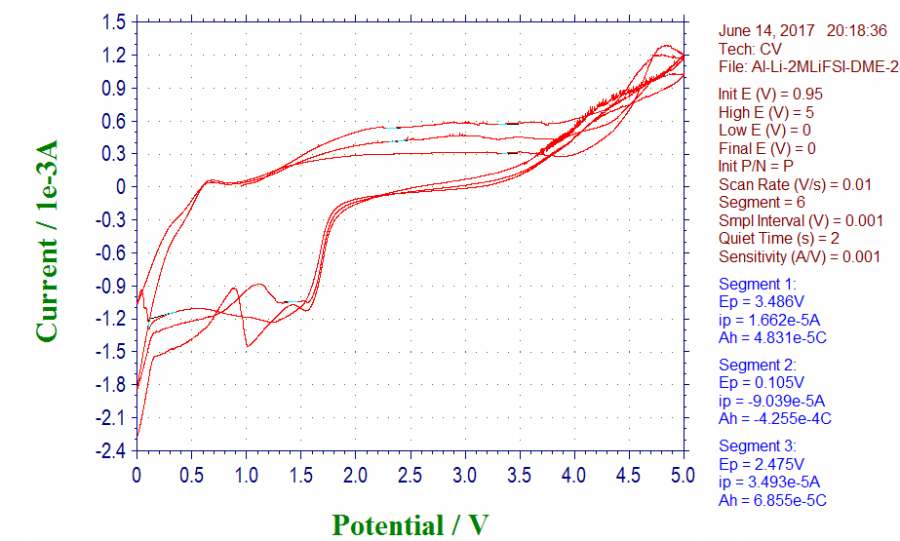

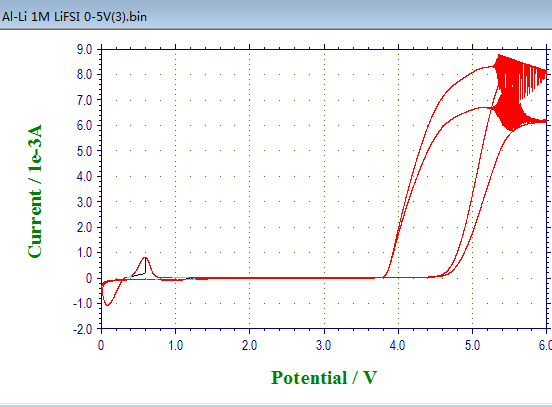

最前面两张Al-1、2，我用的纽扣电池，Al做wp（+），Li做cp&rp（-），扫速0.01v/s，每一圈都不是很贴合，跟后面三电极做的对比确实有差异（真的不太懂，为甚扫速越慢，反而越不贴合，是不是纽扣电池测比较不合适），不知道具体原因。 后面3张Al-3、4、5（测试顺序是5、3、4，扫描速度0.1v/s）我用的三电极系统（刚测过电解液窗口的，就扫过两次，电解液应该没问题吧），Al做wp，Li做cp&rp，测试电解液对Al的腐蚀电位。峰很宽，不知道是不是阻力太大还是因为扫描速度快，我只能猜测，也希望有经验的前辈给点建议或者批评。 看CV曲线，腐蚀电位应该是3-4v之间，那最左边的一对氧化还原峰是个啥意思呢？  PS：其实5V已经超过电解液稳定窗口了，我准备重新测得时候就给范围改小一点，也希望大家能根据自己的经验再给我些建议或者批评。  后来我还想测试Cu的腐蚀电位，结果曲线更加难看，Cu还变黑色了。图就给在最后一张，大家想吐槽啥就说吧，我主要还是想解决上面两段的疑惑。   Al-1.png  Al-2.png  Al-3.png  Al-4.png  Al-5.png  Cu-1.png |
回复此楼» 猜你喜欢
核磁分析软件MestReNova打开文件时报错
已经有0人回复
-
在职博后不能申请博后基金了，那么在职博后意义何在？
已经有2人回复
-
物理化学论文润色/翻译怎么收费?
已经有84人回复
-
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生
已经有0人回复
-
香港科技大学（广州）诚招电催化方向博士生（2026秋入学）
已经有0人回复
-
求助Cu2+1O的CIF文件(PDF: 05-0667)
已经有1人回复
-
KAUST（阿卜杜拉国王科技大学）MXene 器件方向博士后招聘
已经有0人回复
-
沙特阿拉伯阿卜杜拉国王科技大学（KAUST）电池方向博士后招聘
已经有0人回复
-
福州大学新能源材料与工程研究院招收2026年入学博士
已经有0人回复
FullerWang
银虫 (初入文坛)
- 应助: 4 (幼儿园)
- 金币: 208.9
- 红花: 2
- 帖子: 21
- 在线: 10.5小时
- 虫号: 6777510
- 注册: 2017-06-18
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★
感谢参与，应助指数 +1
louderbe: 金币+1 2017-06-19 12:03:25
感谢参与，应助指数 +1
louderbe: 金币+1 2017-06-19 12:03:25
| 如果你的测试目的是测试Al或Cu的腐蚀电位的话，是不应该使用CV法，而直接使用电化学工作站的开路电位与时间的关系即可，或者使用Tafel极化技术，因为CV技术是暂态测试，而测量腐蚀电位属于稳态或准稳态测试技术。 |
» 本帖已获得的红花（最新10朵）
2楼2017-06-18 15:34:48
Slow Walker
新虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 662.9
- 散金: 55
- 红花: 4
- 帖子: 522
- 在线: 178.1小时
- 虫号: 3938035
- 注册: 2015-06-24
- 专业: 电化学
送红花一朵 |
非常感谢回复！ 我知道辰华工作站可以点击查看电池开路电压，但是你说要测试开路电压与时间的关系，是自选程序，还是定时手动查看开路电压啊？测量腐蚀电位属于稳态测试技术，是说这个测量过程时间足够长，还是说测量前腐蚀必须发生的很彻底呢？Tafel极化技术我查了一下，我有工作站和甘汞电极、Pt电极，应该可以做。但是就是还有一个小疑问，因为我现在只有Al箔，可能不是很纯，我只能用砂纸进行一下打磨，不知能不能除掉氧化层，这个氧化层影响大吗？还有就是电流密度的计算，如图所示我的纵坐标只能显示电流，而Al电极的面积有点不好计算（我用Al箔卷成长条做电极，一头浸到电解液一头夹在鳄鱼夹上），请问电流面积是不是就是所有浸入溶液的金属部分面积总和？ |
3楼2017-06-19 09:30:07
Slow Walker
新虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 662.9
- 散金: 55
- 红花: 4
- 帖子: 522
- 在线: 178.1小时
- 虫号: 3938035
- 注册: 2015-06-24
- 专业: 电化学
4楼2017-06-19 11:32:07
