小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » CFD基本理论 » 哪位大神知道这样的模型该怎么画结构网格，建立Block？？
272/3返回列表上一页123下一页
查看: 2389  |  回复: 26
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhaokanbing

木虫之王 (文坛精英)

【答案】应助回帖

引用回帖:
10楼: Originally posted by 渴望飞的翅膀 at 2017-06-04 15:31:17
大神，这个block结构质量能到多少？？...

我觉得网格量稍微提一点
到0.6应该不难吧
赞一下 回复此楼
11楼2017-06-04 15:34:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渴望飞的翅膀

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 九天重游 at 2017-06-04 06:13:57
你看看



...

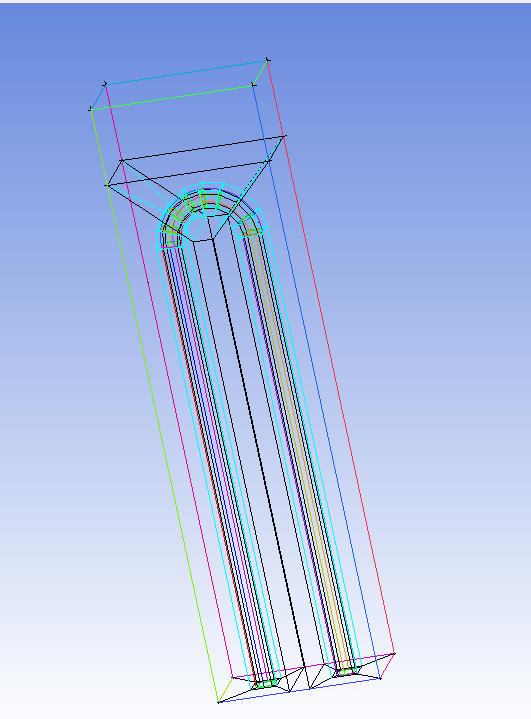

这个是我切的block，大神你看看
哪位大神知道这样的模型该怎么画结构网格，建立Block？？


哪位大神知道这样的模型该怎么画结构网格，建立Block？？-1
赞一下 回复此楼
奋斗
12楼2017-06-04 15:36:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渴望飞的翅膀

金虫 (小有名气)
引用回帖:
11楼: Originally posted by zhaokanbing at 2017-06-04 15:34:06
我觉得网格量稍微提一点
到0.6应该不难吧...

原谅我才疏学浅
回复此楼
奋斗
13楼2017-06-04 15:38:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渴望飞的翅膀

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 九天重游 at 2017-06-04 06:13:57
你看看



...

求教程。。
回复此楼
奋斗
14楼2017-06-04 15:39:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaokanbing

木虫之王 (文坛精英)

【答案】应助回帖

引用回帖:
12楼: Originally posted by 渴望飞的翅膀 at 2017-06-04 15:36:23
这个是我切的block，大神你看看


...

我觉得你可以参考纪兵兵那本书里面的弯管例子
这个再切两刀
赞一下 回复此楼
15楼2017-06-04 15:49:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

选择的价值

新虫 (著名写手)
市面上有个icem教材就将这个的

发自小木虫Android客户端
赞一下 回复此楼
16楼2017-06-04 16:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东岳流体

新虫 (小有名气)
引用回帖:
12楼: Originally posted by 渴望飞的翅膀 at 2017-06-04 15:36:23
这个是我切的block，大神你看看


...

每个人的切法都有所不同，或许你可以试试我那种切法，把你上半部分block变形处理试试看。
赞一下 回复此楼
CFD中国http://cfd-china.com
17楼2017-06-04 16:42:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渴望飞的翅膀

金虫 (小有名气)
引用回帖:
16楼: Originally posted by 选择的价值 at 2017-06-04 16:19:02
市面上有个icem教材就将这个的

哪本教材？？
回复此楼
奋斗
18楼2017-06-04 17:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渴望飞的翅膀

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 九天重游 at 2017-06-04 06:13:57
你看看



...

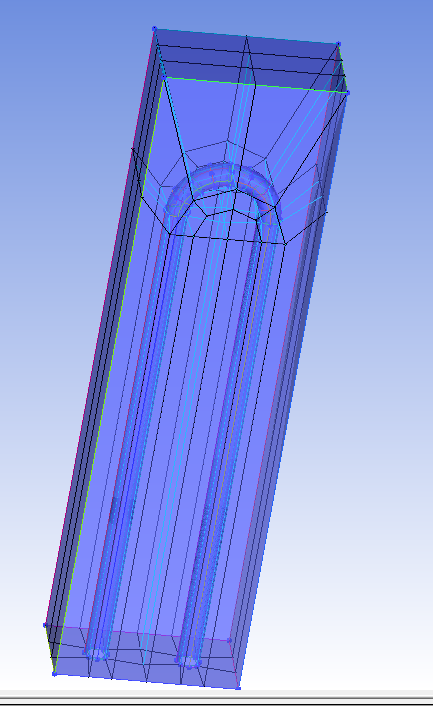

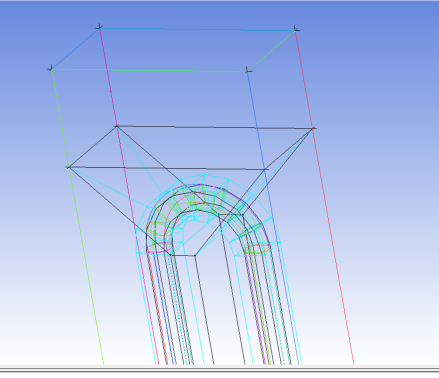

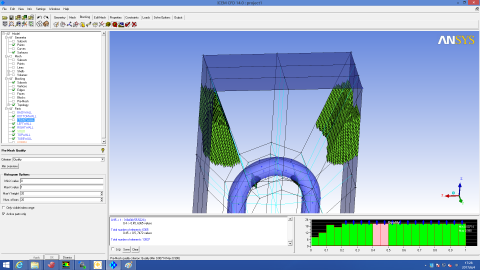

照着你的block弄了一下。质量0.4以下的先不考虑，但0.4-0.5之间的网格和我做的一样。。。就那些部分优化不了
哪位大神知道这样的模型该怎么画结构网格，建立Block？？-2


哪位大神知道这样的模型该怎么画结构网格，建立Block？？-3
赞一下 回复此楼
奋斗
19楼2017-06-04 17:31:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渴望飞的翅膀

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 九天重游 at 2017-06-04 06:13:57
你看看



...

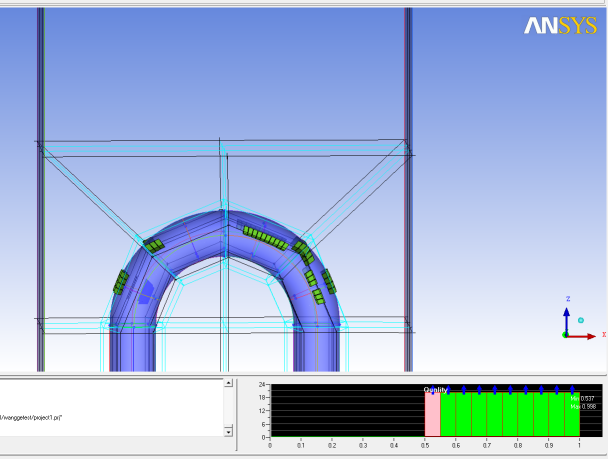

大神。。请收下我的膝盖
哪位大神知道这样的模型该怎么画结构网格，建立Block？？-4
赞一下 回复此楼
奋斗
20楼2017-06-04 20:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
