应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 怎么提高碳氮共渗淬火硬度？
162/2返回列表上一页12
查看: 2520  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gwd275786500

铜虫 (初入文坛)
引用回帖:
10楼: Originally posted by 地瓜很低调 at 2017-06-05 15:21:54
我用820度  淬火油温130度，时间是大约3个小时，出来深层0.2 硬度770HV 。我想硬度达到800以上
...

看看金相有没有黑色组织吧   油冷速有点慢
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

地瓜很低调
乾坤大挪移
11楼2017-06-05 15:35:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地瓜很低调

铁虫 (初入文坛)
送红花一朵
引用回帖:
11楼: Originally posted by gwd275786500 at 2017-06-05 15:35:04
看看金相有没有黑色组织吧   油冷速有点慢...

过共析钢是不是降低温度硬度会不会增大啊

发自小木虫IOS客户端
赞一下 回复此楼
12楼2017-06-06 10:51:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gwd275786500

铜虫 (初入文坛)
引用回帖:
12楼: Originally posted by 地瓜很低调 at 2017-06-06 10:51:08
过共析钢是不是降低温度硬度会不会增大啊
...

要看金相啦  硬度低是残奥的问题还是屈氏体的问题还是其他得先搞清楚  然后才能想办法提高
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

地瓜很低调
乾坤大挪移
13楼2017-06-06 11:30:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地瓜很低调

铁虫 (初入文坛)
送红花一朵
引用回帖:
13楼: Originally posted by gwd275786500 at 2017-06-06 11:30:42
要看金相啦  硬度低是残奥的问题还是屈氏体的问题还是其他得先搞清楚  然后才能想办法提高...

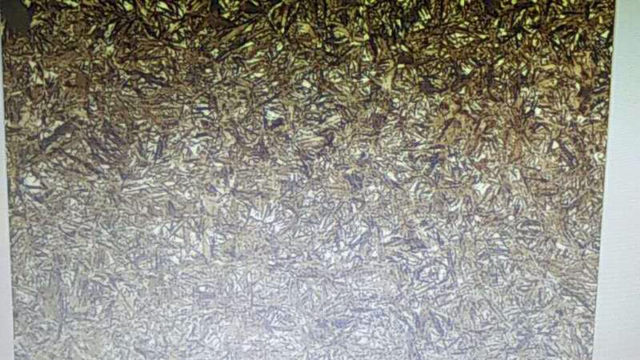

这是那个金相
怎么提高碳氮共渗淬火硬度？


怎么提高碳氮共渗淬火硬度？-1



发自小木虫IOS客户端
赞一下 回复此楼
14楼2017-06-10 13:37:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风去无声

新虫 (正式写手)
引用回帖:
10楼: Originally posted by 地瓜很低调 at 2017-06-05 15:21:54
我用820度  淬火油温130度，时间是大约3个小时，出来深层0.2 硬度770HV 。我想硬度达到800以上
...

深冷一下硬度就上去了，单从淬火讲温度你试一下780-800,渗层能层适当，800以上应该可以做到

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

地瓜很低调
15楼2017-06-21 12:11:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地瓜很低调

铁虫 (初入文坛)
送红花一朵
引用回帖:
15楼: Originally posted by 风去无声 at 2017-06-21 12:11:55
深冷一下硬度就上去了，单从淬火讲温度你试一下780-800,渗层能层适当，800以上应该可以做到
...

我用多用炉，我用的是820度加热，温度降到780淬火，油温100  就是硬度上不去，还不均匀

发自小木虫IOS客户端
赞一下 回复此楼
16楼2017-06-21 12:17:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 地瓜很低调 的主题更新
162/2返回列表上一页12
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
