[求助] 三元锂电电化学阻抗图分析 已有3人参与

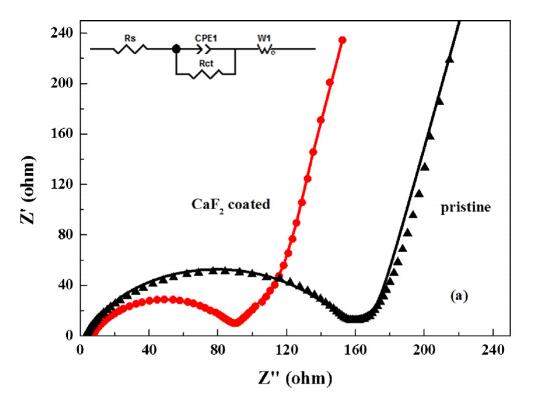

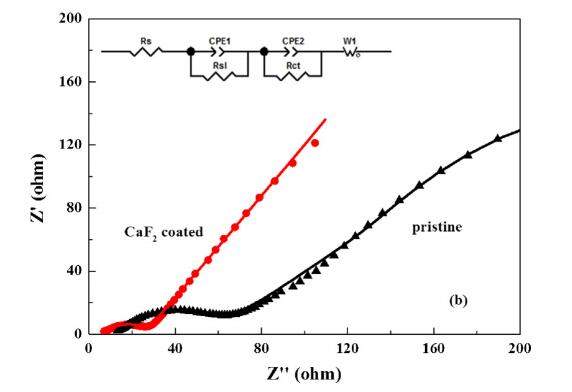

各位前辈， a / b两图分别是充放电前和循环30次之后的EIS图：
       1、a、b两图的等效电路图是代表什么？
       2、怎么看出来a图只有中频区和低频区？
       3、怎么看出来b图中有高频区的？后面文章中又只分析了Rct的变小？
       拜谢！！！

三元锂电电化学阻抗图分析


三元锂电电化学阻抗图分析-1


三元锂电电化学阻抗图分析-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
改变自己，改变未来！！！
1楼 2017-05-30 21:12:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

649294743

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
陈启超(langzhizhou代发): 金币+2 2017-06-02 22:51:23
建议楼主看一下有关交流阻抗谱相关的教材，e.g. 交流阻抗谱原理及应用 史伦美 著
如果依然希望缩短时间，那就去电化学工作站制造商的网站上找一些材料，就能找到你想要的东西。
你问的东西不是很深，但是自己看了那些材料能有一个比较深刻的理解。
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

陈启超
学霸，学渣，学习，学者
8楼2017-06-01 22:04:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Phys_Xu

木虫 (著名写手)
问题问得真好

发自小木虫Android客户端
回复此楼
2楼2017-05-30 22:46:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huczustc

至尊木虫 (知名作家)
a图中有高频区啊，等效电路中的Rs不是在吗？

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

陈启超
因为相信，所以简单
3楼2017-05-31 07:34:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aprelg

铁虫 (小有名气)
楼主，这是什么文献或书籍？

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-05-31 08:07:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈启超

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by Phys_Xu at 2017-05-30 22:46:37
问题问得真好

5楼2017-05-31 09:00:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈启超

铜虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by huczustc at 2017-05-31 07:34:14
a图中有高频区啊，等效电路中的Rs不是在吗？

我看后面的解析没提到，我以为是没有高频区了~那Rs是阻抗图谱中的曲线与X轴的截距么
赞一下 回复此楼
改变自己，改变未来！！！
6楼2017-05-31 09:02:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈启超

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by aprelg at 2017-05-31 08:07:39
楼主，这是什么文献或书籍？

就是三元材料方向的文献哈，很多的~可以自己找找
赞一下 回复此楼
改变自己，改变未来！！！
7楼2017-05-31 09:03:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

godsdream09

银虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
陈启超(langzhizhou代发): 金币+2 2017-06-02 22:51:32

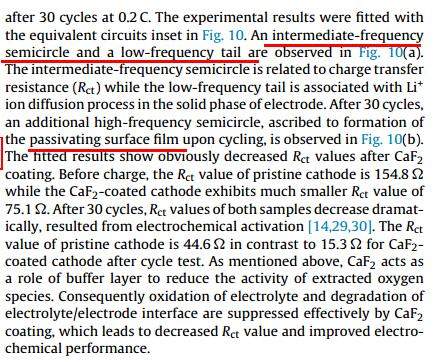

原文说的是a图有高频的尾巴和中频的半圆，并不是说只有高频和中频，ab区别为是否考虑SEI

发自小木虫IOS客户端
赞一下 回复此楼
心若在，梦若在。
9楼2017-06-02 17:00:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

teng2323

新虫 (正式写手)

【答案】应助回帖

为什么我测试的时候，交流阻抗测试那里是灰色的点不动？
赞一下 回复此楼
10楼2017-06-03 16:37:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
