小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » CAD/CAM » 如何用solidworks绘制盘管与直管组合体？
192/2返回列表上一页12
查看: 8887  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

流年与留恋

新虫 (小有名气)
送红花一朵
引用回帖:
10楼: Originally posted by 璨璨酱 at 2017-04-28 00:37:59
突然发现一个问题 说不定楼主跟我是一个学校的

CUPB?

发自小木虫IOS客户端
回复此楼
11楼2017-04-28 08:29:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡门马

金虫 (小有名气)
先将螺旋线画出来，然后再用3d草图画出与螺旋线连接的直线，然后画出轮廓扫描就行了

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

流年与留恋
12楼2017-04-28 08:33:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流年与留恋

新虫 (小有名气)
送红花一朵
引用回帖:
12楼: Originally posted by 胡门马 at 2017-04-28 08:33:00
先将螺旋线画出来，然后再用3d草图画出与螺旋线连接的直线，然后画出轮廓扫描就行了

嗯嗯，好的，我试试。

发自小木虫IOS客户端
回复此楼
13楼2017-04-28 20:19:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无上神通

新虫 (初入文坛)
螺旋线，扫琼

发自小木虫Android客户端
回复此楼
14楼2017-05-02 23:51:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1213033853

新虫 (初入文坛)

【答案】应助回帖

画路径的时候可能要投影
赞一下 回复此楼
15楼2017-06-01 17:13:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1213033853

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 流年与留恋 at 2017-04-26 05:45:59
弹簧那段会画，就是两头要连接一段直管，怎么画。
...

这张图的难点就是连接处，学好了就可以画出来
赞一下 回复此楼
16楼2017-06-01 17:15:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ewelltech

木虫 (小有名气)

化工菜鸟

【答案】应助回帖

先画出螺旋线，然后3d草图，转换实体引用，画直线，直线和螺旋线的连接处使用样条曲线，然后两边都添加相切约束。画出管子截面，扫描即可。
另，回复怎么上图？
赞一下 回复此楼
天道酬勤吗？天道酬勤吧！
17楼2017-06-02 00:23:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyoming_haha

木虫 (职业作家)

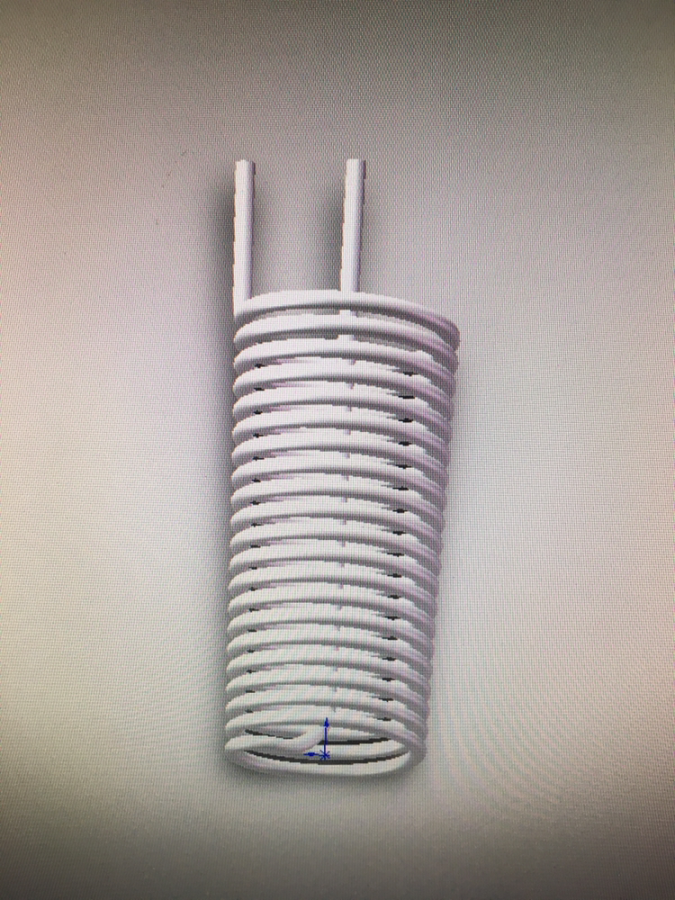

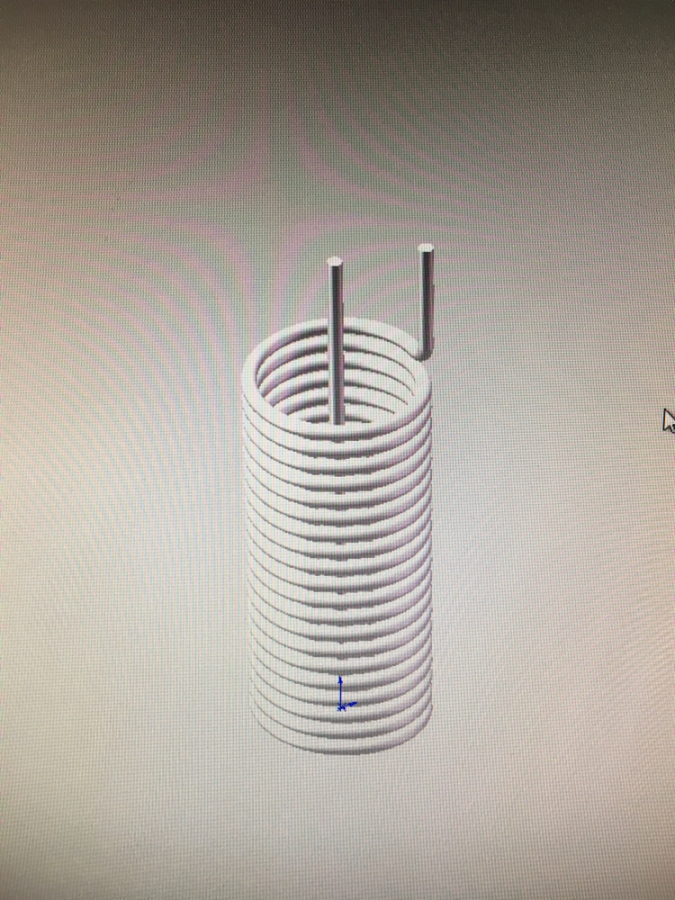

如何用solidworks绘制盘管与直管组合体？如何用solidworks绘制盘管与直管组合体？-1

发自小木虫IOS客户端
赞一下(1人) 回复此楼
18楼2017-06-02 14:22:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

伤心飘零

金虫 (正式写手)
ug里是用扫略

发自小木虫IOS客户端
回复此楼
1234
19楼2017-06-02 14:57:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
