小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 怎样用EIS计算电容
131/2返回列表12下一页
查看: 2685  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Witch永

新虫 (小有名气)

[求助] 怎样用EIS计算电容 已有3人参与

我是两电极体系的超容，计算电容的时候用的充放电，结果编辑给了意见让用EIS计算电容： "The specific capacitance calculated from EIS data  can be
compared with specific capacitance derived from CV or charge/discharge curves." 用EIS计算电容不是RC电路才可以吗？我的电路不是单纯的RC电路，也能用EIS计算吗？是用C=(-1)/(2*pia*fZ"来计算吗？

怎样用EIS计算电容
回复此楼

» 猜你喜欢
1楼 2017-04-24 10:51:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

严加谨

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
Witch永: 金币+10, ★★★很有帮助, 好的，我去下载来看看 2017-04-25 09:39:47
Influence of surface oxides on the impedance behavior of carbon-based electrochemical capacitors
这篇文献有详细的方法，有公式，有图
赞一下(3人) 回复此楼
扫描头像二维码，关注精彩电化学基础内容
3楼2017-04-24 18:38:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

严加谨

金虫 (正式写手)
★
langzhizhou: 金币+1 2017-04-24 21:33:18
还有个问题是，你这个电路里 并联中的C并不是双电层电容，而是法拉第电容，反而是串联的C是双电层电容，你的下标正好相反了，虽然现在不少文献跟你是一样的，但是这个是错误的，幸好审稿人没提
赞一下(2人) 回复此楼
扫描头像二维码，关注精彩电化学基础内容
4楼2017-04-24 18:43:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strugglejsp

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Witch永: 金币+8, ★有帮助, 谢谢 2017-04-25 14:36:55

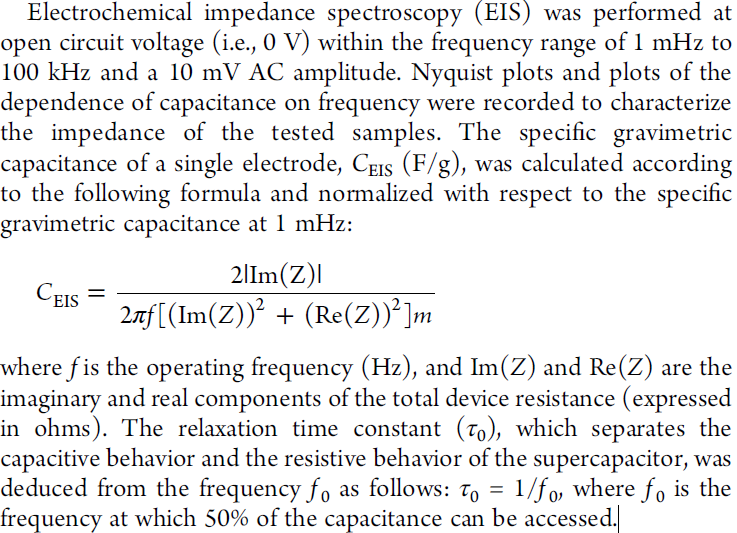

这是我看到的文献里面的 但是我没用过，你看看吧。
怎样用EIS计算电容-1
赞一下(2人) 回复此楼
5楼2017-04-24 21:21:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

严加谨

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Witch永: 金币+10, ★★★很有帮助, 谢谢，我算算看 2017-04-25 09:39:22
计算电容只有低频直线部分是可以计算的，高频半圆不是双电层电容本身的，而低频直线部分的等效电路就是RC电路 电容和一个电阻串联，是可以直接用公式计算的
赞一下(1人) 回复此楼
扫描头像二维码，关注精彩电化学基础内容
2楼2017-04-24 18:34:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

肥猪观海

金虫 (正式写手)
你好，我想问一下三电极体系下的也可以用阻抗计算电容吗
赞一下 回复此楼
6楼2017-04-25 11:04:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Witch永

新虫 (小有名气)
引用回帖:
6楼: Originally posted by 肥猪观海 at 2017-04-25 11:04:41
你好，我想问一下三电极体系下的也可以用阻抗计算电容吗

我也不太清楚，刚开始接触
赞一下 回复此楼
7楼2017-04-25 14:37:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

649294743

金虫 (小有名气)
有没有可能是要求你对EIS进行拟合，然后读取其中capacitance的结果？
赞一下 回复此楼
学霸，学渣，学习，学者
8楼2017-04-25 19:06:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Witch永

新虫 (小有名气)
引用回帖:
8楼: Originally posted by 649294743 at 2017-04-25 19:06:59
有没有可能是要求你对EIS进行拟合，然后读取其中capacitance的结果？

请问一下拟合之后怎么读取capacitance?
赞一下 回复此楼
9楼2017-04-25 19:42:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Witch永

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 严加谨 at 2017-04-24 18:34:26
计算电容只有低频直线部分是可以计算的，高频半圆不是双电层电容本身的，而低频直线部分的等效电路就是RC电路 电容和一个电阻串联，是可以直接用公式计算的

那我这样子算出来的电容是不是只是一部分，就不是全部了？
赞一下 回复此楼
10楼2017-04-25 19:43:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
