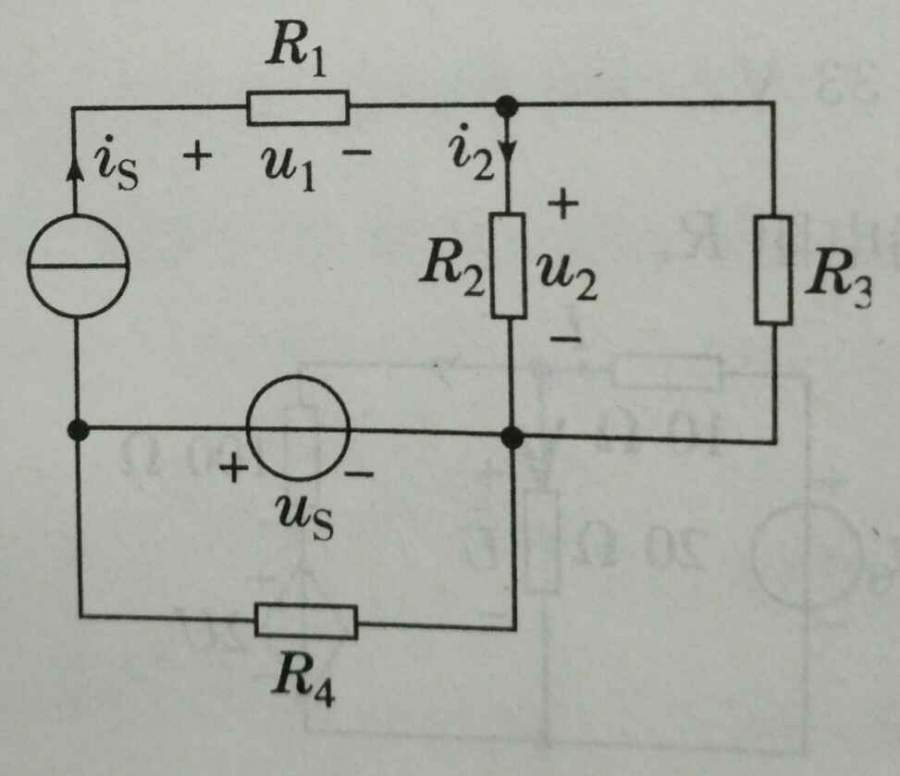

请问电路的同一条支路中既有电流源又有电压源怎么处理？谢谢。比如图中的求i2。

电路处理


@Paulwolf @mchen_6431 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-04-08 16:36:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

晨曦1号

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by RF_PA at 2017-04-08 17:30:06
流过电流源的电流确定的，但是电流源两端的电压由外电路确定。电压源两端的电压确定，但是流过电压源的电流由外电路决定。没有任何矛盾关系。电路模型的特性要弄清楚。
...

电流源与任何原件串联直接等效为电流源，电压源与任何原件并联直接等效为电压源。那处理上面的那个电路图是为什么不能直接等效为电流源与R2，R3并联呢？谢谢！

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2017-04-08 17:51:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

RF_PA

禁虫 (知名作家)
本帖内容被屏蔽
2楼2017-04-08 17:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

RF_PA

禁虫 (知名作家)
本帖内容被屏蔽
4楼2017-04-08 18:07:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jbb0523

至尊木虫 (著名写手)
u2=is*(R2//R3)，其中//表示并联~

发自小木虫Android客户端
赞一下 回复此楼
我不去想是否能够成功，既然选择了远方便只顾风雨兼程……
5楼2017-04-10 14:45:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

顾呆萌

新虫 (初入文坛)
就直接可以认为R2与R3分流～总电流为is

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-04-11 14:01:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuzhi2oyou

新虫 (小有名气)
理想电压源短路 理想电流源短路

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-04-11 18:11:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuzhi2oyou

新虫 (小有名气)
引用回帖:
7楼: Originally posted by yuzhi2oyou at 2017-04-11 18:11:43
理想电压源短路 理想电流源短路

电流源断路

发自小木虫Android客户端
回复此楼
8楼2017-04-11 18:12:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuzhi2oyou

新虫 (小有名气)
引用回帖:
8楼: Originally posted by yuzhi2oyou at 2017-04-11 18:12:14
电流源断路
...

外加 叠加原理 应该差不多了吧

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-04-11 18:12:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

curton

主管区长 (文坛精英)

Hello Kitty

优秀区长优秀区长优秀区长优秀区长优秀版主优秀版主

【答案】应助回帖

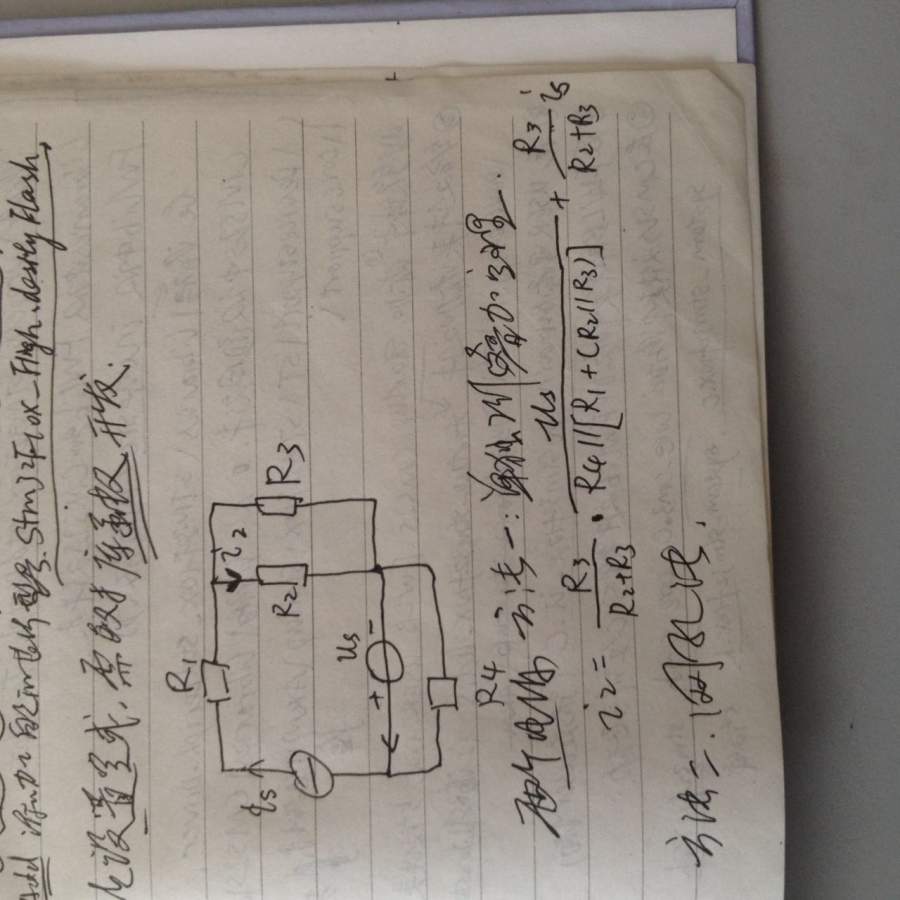

电路处理-1


参考下这个
赞一下 回复此楼
10楼2017-04-12 11:30:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
