ymc1011

新虫 (小有名气)

我问了做过同样模型的人,他说空气和沙的交界面采用wall壁面,我设置后计算发现沙粒吹不起来。
21楼2017-03-12 19:30:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymc1011

新虫 (小有名气)

引用回帖:
19楼: Originally posted by hezhao at 2017-03-12 19:16:47
你左侧入口沙区域设置什么边界条件?

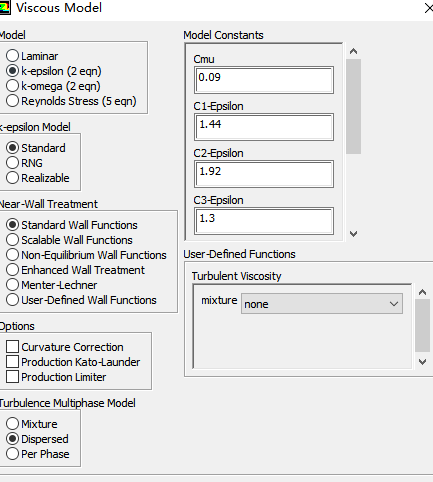

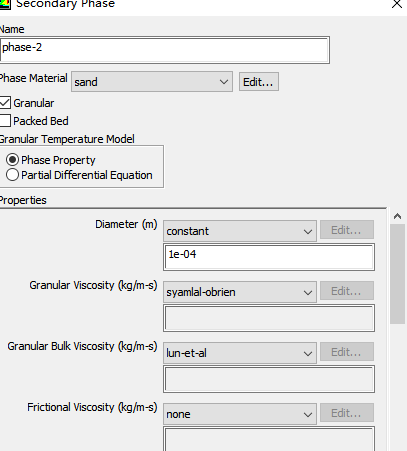

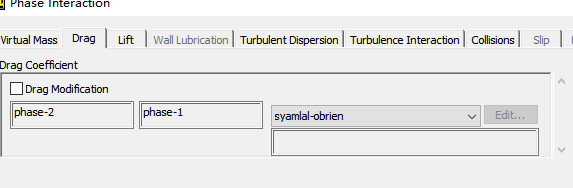

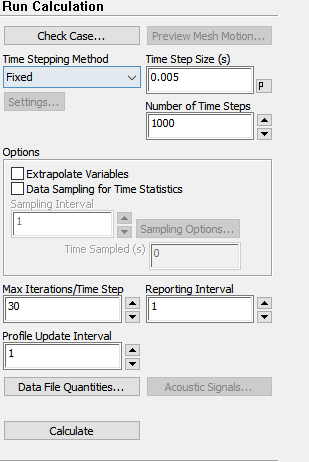

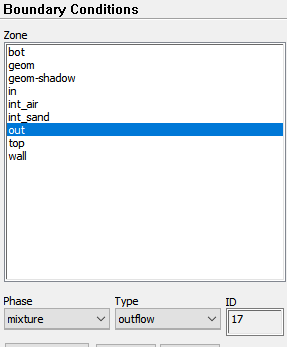

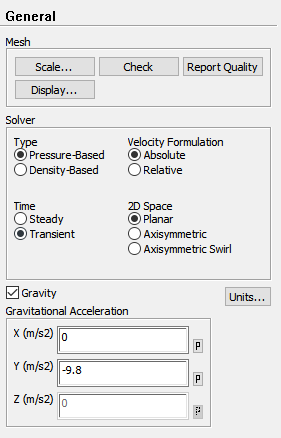

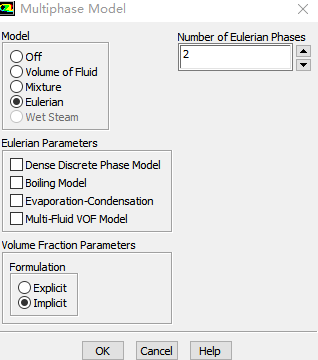

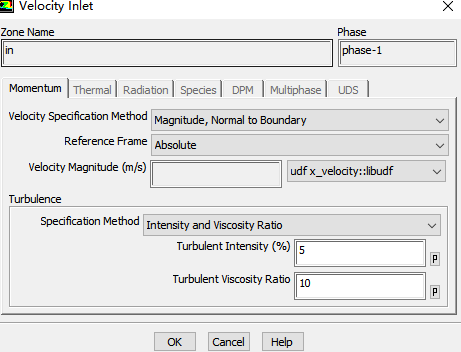

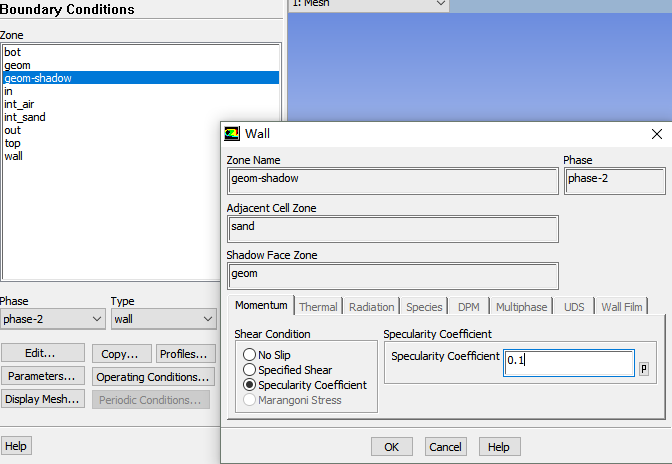

采用的wall壁面,其他的设置如图
风吹沙床模型


风吹沙床模型-1


风吹沙床模型-2


风吹沙床模型-3


风吹沙床模型-4


风吹沙床模型-5


风吹沙床模型-6


风吹沙床模型-7


风吹沙床模型-8


风吹沙床模型-9


风吹沙床模型-10


风吹沙床模型-11


风吹沙床模型-12

22楼2017-03-12 19:48:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymc1011

新虫 (小有名气)

实在是找不出原因了,求各位解答啊
23楼2017-03-12 22:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymc1011

新虫 (小有名气)

引用回帖:
10楼: Originally posted by hanxy2 at 2017-03-11 13:04:38
那除了密度,重力方向,曳力,颗粒直径,觉得没什么别的了。

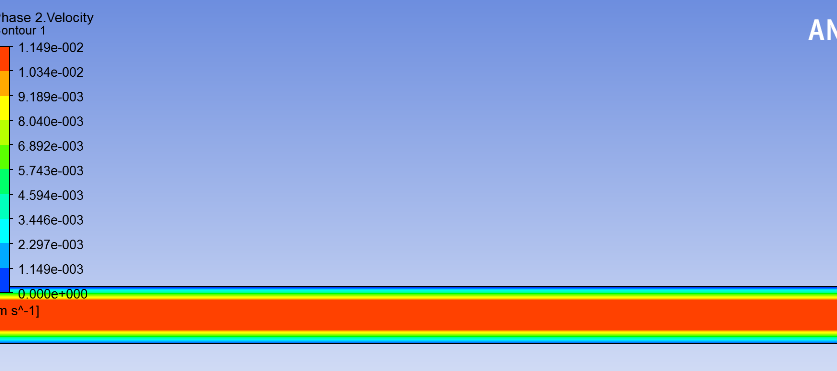

看沙区域的沙的速度,感觉设置了交界面为wall之后,,造成沙速很小,沙无法被吹起来,但是我设置沙相壁面为部分滑移条件,和很多文献上都一样,就是模拟不出来结果,
风吹沙床模型-13

24楼2017-03-12 22:56:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hezhao

铜虫 (小有名气)

你把进口空气域向上游移点,沙是不是就在槽里了

发自小木虫Android客户端
25楼2017-03-13 05:34:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hezhao

铜虫 (小有名气)

如果这样沙子吹走也是合理的

发自小木虫Android客户端
26楼2017-03-13 05:36:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymc1011

新虫 (小有名气)

引用回帖:
26楼: Originally posted by hezhao at 2017-03-13 05:36:53
如果这样沙子吹走也是合理的

好像设置交界面为interior是错的,要设置wall,我设置wall之后计算发现沙粒又全部没法吹起来,上传了mesh和cas文件,能帮我看看有什么不对的设置或者模型问题吗?

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : AA.msh
  • 2017-03-13 11:06:11, 6.57 M
  • 附件 2 : AA.cas
  • 2017-03-13 11:06:21, 4.44 M
27楼2017-03-13 11:08:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hezhao

铜虫 (小有名气)

你预期的结果是什么样?建议你算一个没有沙子的流场看是否符合

发自小木虫Android客户端
28楼2017-03-13 13:51:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymc1011

新虫 (小有名气)

引用回帖:
28楼: Originally posted by hezhao at 2017-03-13 13:51:57
你预期的结果是什么样?建议你算一个没有沙子的流场看是否符合

预期的结果是下方的沙区域在风的作用下,表层的沙粒会被吹起来。
29楼2017-03-13 14:39:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymc1011

新虫 (小有名气)

引用回帖:
28楼: Originally posted by hezhao at 2017-03-13 13:51:57
你预期的结果是什么样?建议你算一个没有沙子的流场看是否符合

请问物质能够通过wall壁面吗?看了很多信息,只是说流固耦合wall可以传递热量,不能传递质量,没有看到过说wall壁面能通过物质。
30楼2017-03-14 00:13:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
