遗世生

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵

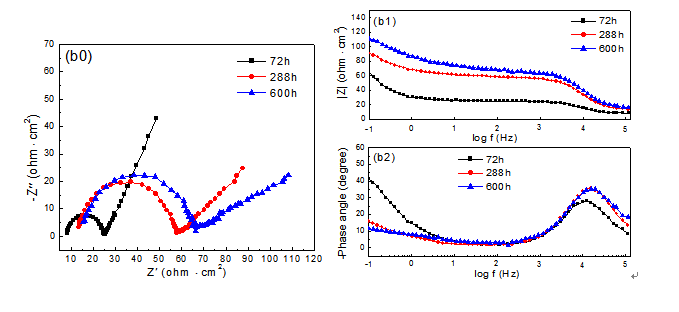

大神您好，我是一个刚接触电化学的菜鸟，想请教您一些电化学阻抗谱知识，下图是我做的阻抗谱，它是不是就一个时间常数呢？等效电路图是不是用韦伯阻抗进行拟合呢？我这是带锈的低碳中锰钢，用的是3.5%的氯化钠溶液。
阻抗谱那些事（一）常相位角元件（CPE）
赞一下 回复此楼
41楼2017-04-13 20:44:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)
引用回帖:
41楼: Originally posted by 遗世生 at 2017-04-13 07:44:04
大神您好，我是一个刚接触电化学的菜鸟，想请教您一些电化学阻抗谱知识，下图是我做的阻抗谱，它是不是就一个时间常数呢？等效电路图是不是用韦伯阻抗进行拟合呢？我这是带锈的低碳中锰钢，用的是3.5%的氯化钠溶液。 ...

那个半圆可以认为是极化阻抗，这样的话，从黑到红到蓝，阻抗是一直上升的（b1）。
但是，那个斜线部分虽然可以用韦伯阻抗拟合得很好，但是还要解释清楚韦伯阻抗的来源。据我所知，一个金属腐蚀体系里很少出现物质传输的限制，因此我不清楚这个韦伯阻抗是怎么出现的。是发生副反应了，还是铁离子需要穿透过一个钝化层，才能导致有一个有扩散控制的反应？
我不清楚这个体系，因此只能解释前面那个半圆。关于是否有韦伯阻抗的问题，还是要查一下文献，或是把这个图贴到论坛里看看。
赞一下 回复此楼
电化学理论与实验，腐蚀和阻抗谱，燃料电池
42楼2017-04-14 10:48:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

遗世生

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
42楼: Originally posted by 阮之复兴 at 2017-04-14 10:48:59
那个半圆可以认为是极化阻抗，这样的话，从黑到红到蓝，阻抗是一直上升的（b1）。
但是，那个斜线部分虽然可以用韦伯阻抗拟合得很好，但是还要解释清楚韦伯阻抗的来源。据我所知，一个金属腐蚀体系里很少出现物质 ...

我这个钢表面有一层锈层，厚度在几十到100微米之间，是不是这个造成的呢？还有就是这个阻抗图里是不是只有一个时间常数呢？
赞一下 回复此楼
43楼2017-04-14 14:21:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18351988115

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
虽然我没看懂，但是谢谢你。

发自小木虫Android客户端
赞一下 回复此楼
44楼2017-05-21 09:38:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Shyrain

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主你好！！看过你在小木虫里的一些回复，感觉你对EIS测试理解的很透彻，作为一个初学EIS的菜鸟，有些问题想请教一下，还请大神指点！我在用普林斯顿V3F工作站测试电池体系的EIS时遇到一个问题，就是在高频区域一直是很杂乱的跳点，在偶然一次的时候，我尝试修改设置参数里面将Bandwidth Limit的设置由Auto改变为了High Speed,然后跳点的现象就消失了，高频区域是一个小的半圆弧。虽然结果是想要的结果，却并不知道这个改变具体影响的是哪些进程，还请大神指点一二，这样修改是否合理。
赞一下 回复此楼
45楼2017-05-22 20:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GFSHARON520
送红花一朵


发自小木虫IOS客户端
46楼2017-05-27 23:46:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

观澜

金虫 (小有名气)
送红花一朵
лл
回复此楼
抟扶摇而上
47楼2017-09-26 18:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

EIS-bar

新虫 (小有名气)
送红花一朵
好内容！！
回复此楼
48楼2017-09-27 02:35:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stoner78

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
谢谢楼主分享这么专业高深的知识点，学习下。
赞一下 回复此楼
49楼2017-10-14 09:37:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kcunzai
赞！
50楼2017-11-12 19:48:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
