小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » CAD/CAM » workbench应力云图 模态分析图全蓝 可能是哪里出错了呢
172/2返回列表上一页12
查看: 5533  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zjnlemonade: 金币+5, ★★★很有帮助, 灰常感谢 🙈 已经解决啦 2017-02-26 22:30:20
引用回帖:
9楼: Originally posted by zjnlemonade at 2017-02-26 12:56:12
还需要截图那部分呢  应力云图嘛
...

约束位置，方向，计算设置，计算过程中有没有信息提示。

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
11楼2017-02-26 13:26:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjnlemonade

新虫 (小有名气)
引用回帖:
11楼: Originally posted by lx901023 at 2017-02-26 13:26:17
约束位置，方向，计算设置，计算过程中有没有信息提示。
...

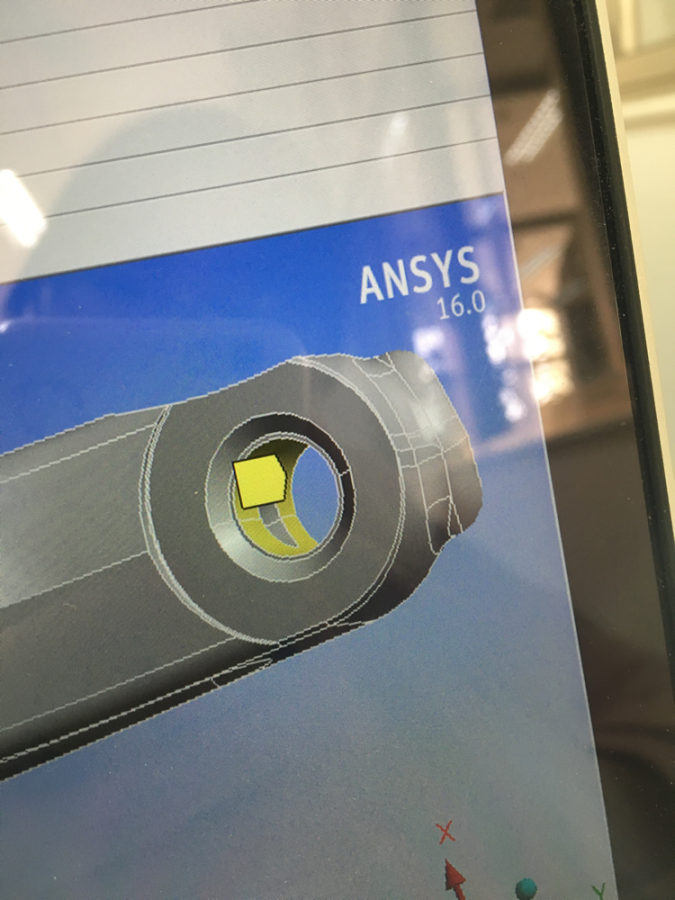

A remote face X=0 Y=0 Z=3600N
B remote displacement rotationX free 其余五个自由度0
C displacement Z free 其余0

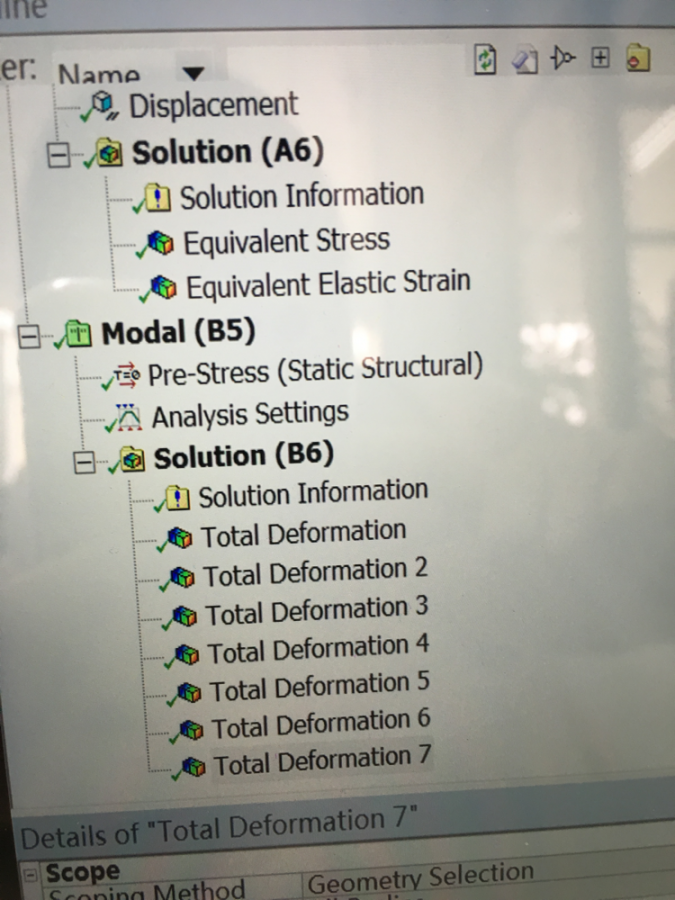

workbench应力云图 模态分析图全蓝 可能是哪里出错了呢


workbench应力云图 模态分析图全蓝 可能是哪里出错了呢-1


workbench应力云图 模态分析图全蓝 可能是哪里出错了呢-2



发自小木虫IOS客户端
赞一下 回复此楼
12楼2017-02-26 13:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjnlemonade

新虫 (小有名气)
引用回帖:
11楼: Originally posted by lx901023 at 2017-02-26 13:26:17
约束位置，方向，计算设置，计算过程中有没有信息提示。
...

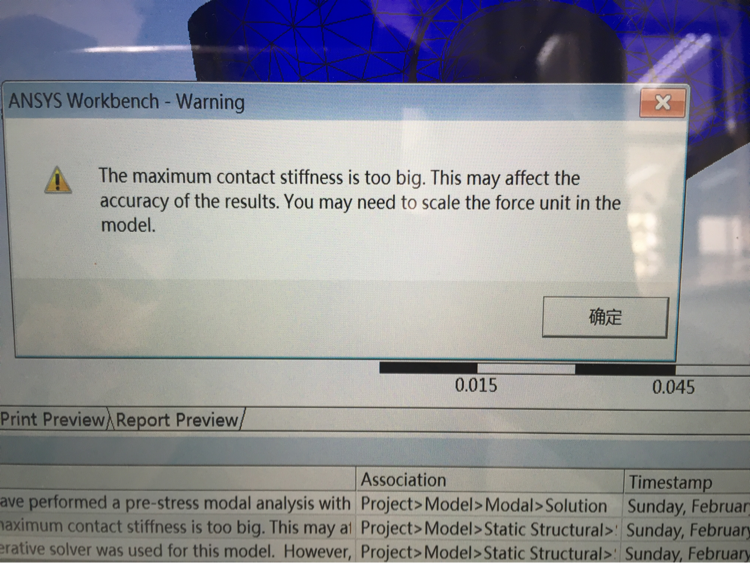

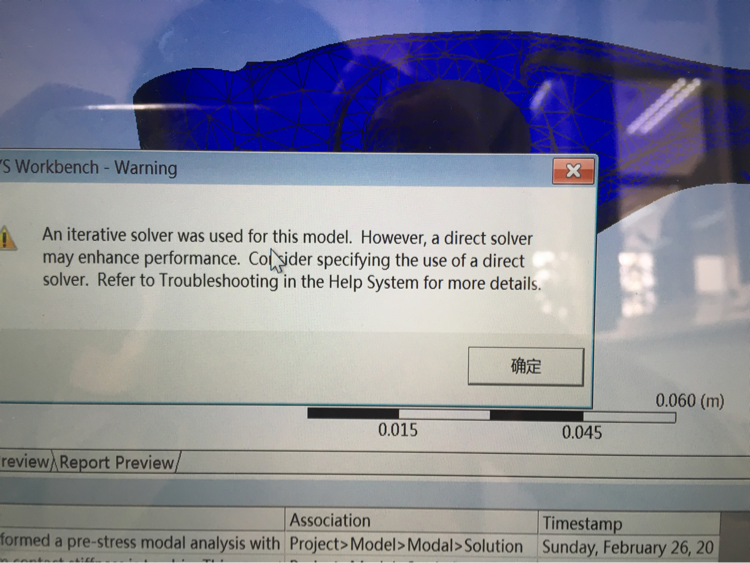

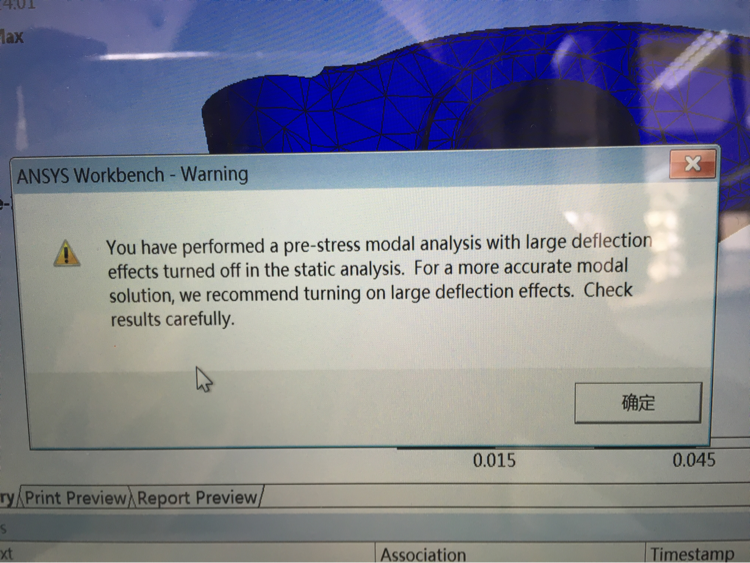

计算过程中warning
workbench应力云图 模态分析图全蓝 可能是哪里出错了呢-3


workbench应力云图 模态分析图全蓝 可能是哪里出错了呢-4


workbench应力云图 模态分析图全蓝 可能是哪里出错了呢-5



发自小木虫IOS客户端
赞一下 回复此楼
13楼2017-02-26 14:02:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjnlemonade

新虫 (小有名气)
引用回帖:
11楼: Originally posted by lx901023 at 2017-02-26 13:26:17
约束位置，方向，计算设置，计算过程中有没有信息提示。
...

计算设置

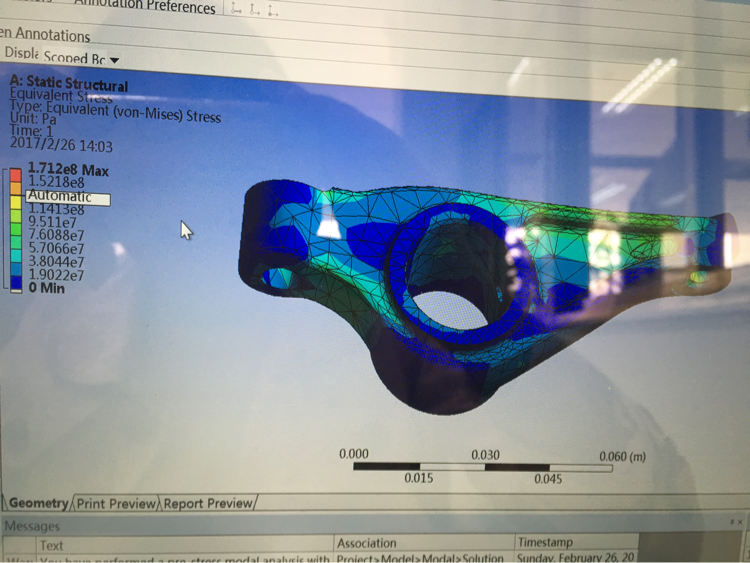

equivalent stress

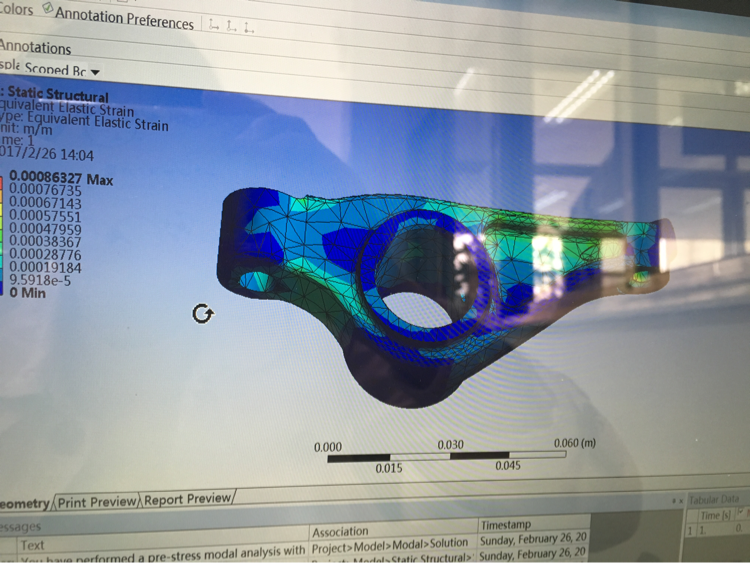

equivalent elastic strain
workbench应力云图 模态分析图全蓝 可能是哪里出错了呢-6


workbench应力云图 模态分析图全蓝 可能是哪里出错了呢-7


workbench应力云图 模态分析图全蓝 可能是哪里出错了呢-8



发自小木虫IOS客户端
赞一下 回复此楼
14楼2017-02-26 14:05:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjnlemonade

新虫 (小有名气)
引用回帖:
11楼: Originally posted by lx901023 at 2017-02-26 13:26:17
约束位置，方向，计算设置，计算过程中有没有信息提示。
...

麻烦您啦

发自小木虫IOS客户端
回复此楼
15楼2017-02-26 14:05:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
预应力的模态分析啊。你的analysis setting里面设置了什么?_? 现在下面的位移图像都没有显示吗？

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
16楼2017-02-26 18:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱luo

银虫 (小有名气)
可能是显示区分度不够，改成指数显示试试看
赞一下 回复此楼
17楼2017-02-27 09:31:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
