10楼: Originally posted by ym66777 at 2017-02-24 00:20:04

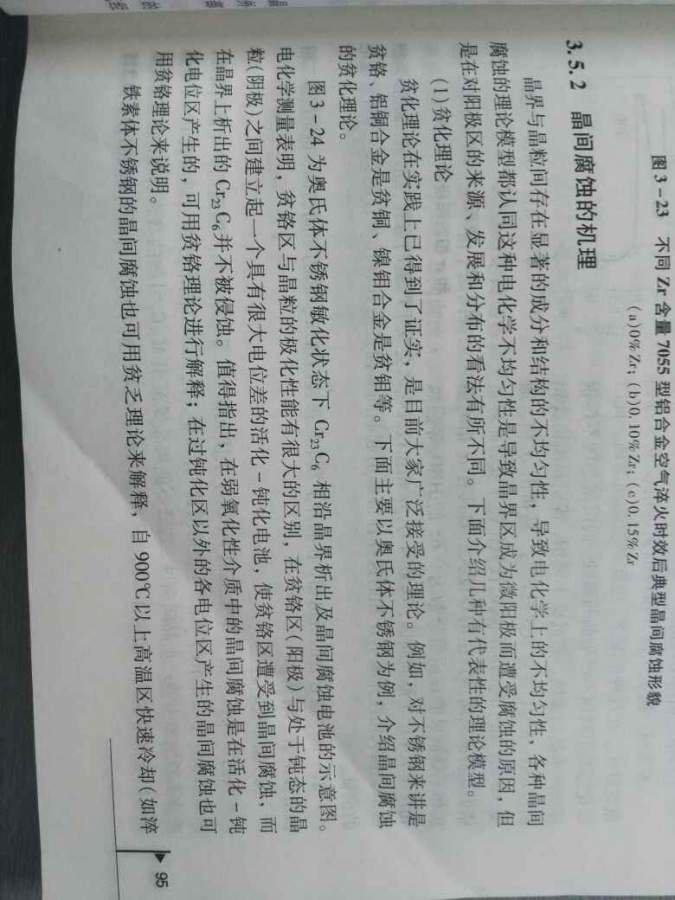

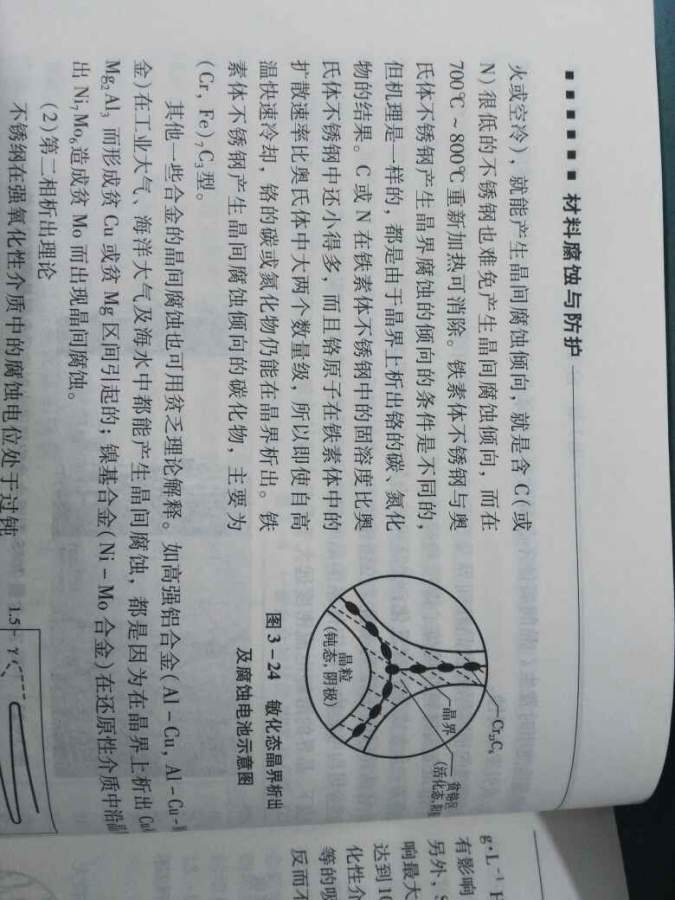

我分析也是7楼的原因:缓慢退火过程中，晶界析出富铬的碳化物，使晶界处贫铬，抗腐蚀性下降，造成腐蚀孔洞；重新固溶后，碳化物回溶，释放铬，抗腐蚀性增强。但是为什么化学腐蚀时，不出现孔洞，不知道起因。
...
