jump fish

新虫 (初入文坛)

引用回帖:
10楼: Originally posted by myyoudao at 2016-11-16 17:38:26
是不是那个pinball的半径要大于初始间隙?detail里面有好多选项,调一下,看看能不能接触上
...

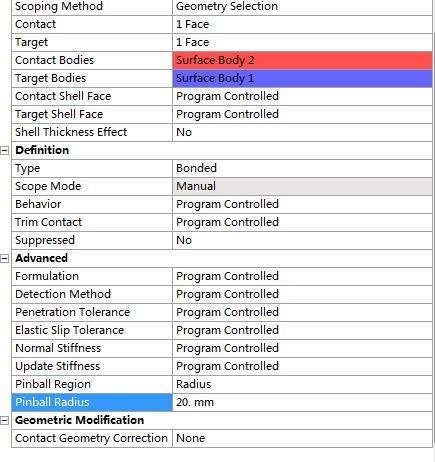

试了penetration tolerance 和 pinball,不管用,看我上传的图
11楼2016-11-16 18:29:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myyoudao

禁虫 (小有名气)

本帖内容被屏蔽

12楼2016-11-16 18:31:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jump fish

新虫 (初入文坛)

引用回帖:
10楼: Originally posted by myyoudao at 2016-11-16 17:38:26
是不是那个pinball的半径要大于初始间隙?detail里面有好多选项,调一下,看看能不能接触上
...

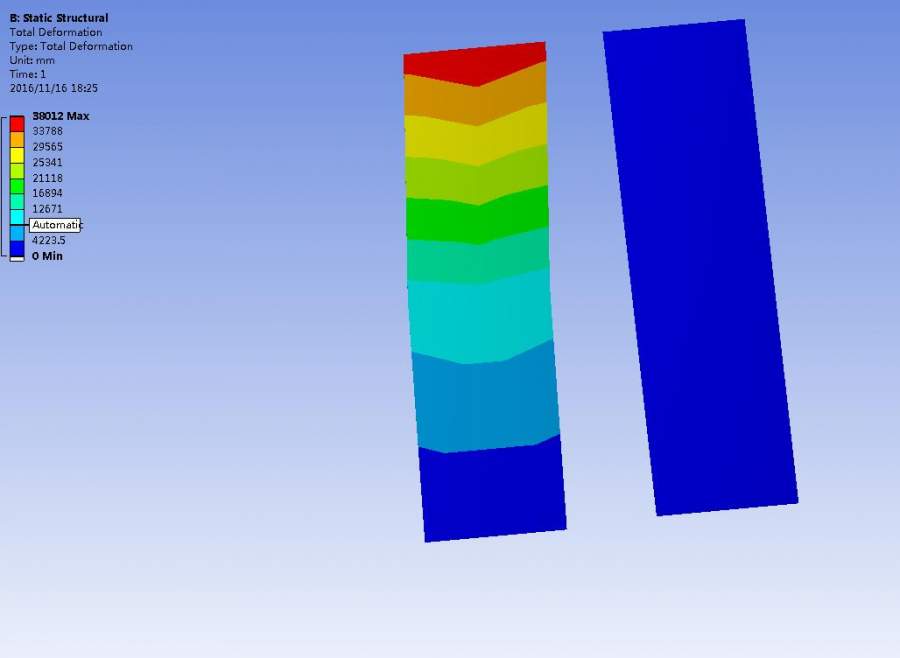

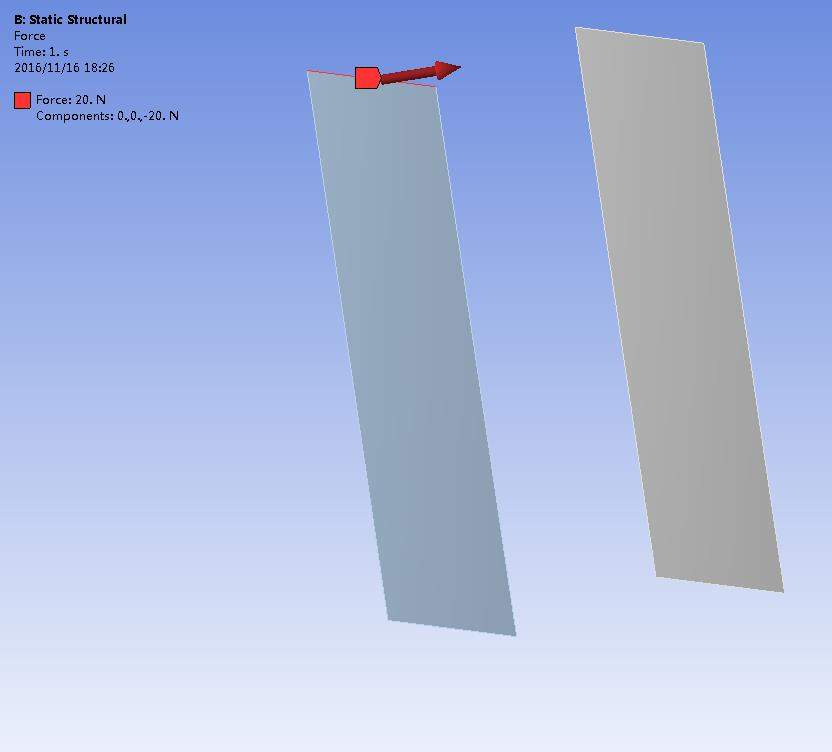

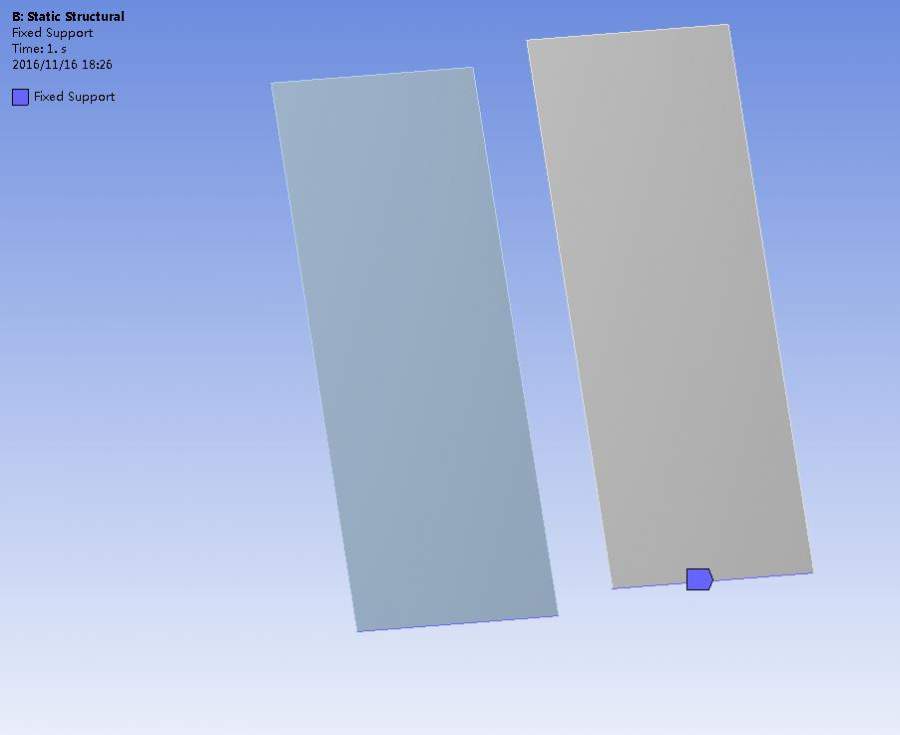

这是我的约束与加载,比较简单,我想测试怎样约束才能让这两个面同时变形
【求助大神:workbench中如何在两个非接触面之间建立约束】


【求助大神:workbench中如何在两个非接触面之间建立约束】-1


【求助大神:workbench中如何在两个非接触面之间建立约束】-2


【求助大神:workbench中如何在两个非接触面之间建立约束】-3

13楼2016-11-16 18:34:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)

引用回帖:
7楼: Originally posted by jump fish at 2016-11-16 16:52:38
是这样,我建的模型里有实体单元,也有壳单元。有的单元之间不是贴着的,中间有间隙,但是我又想实现力和位移能在在他们之间传递。我想在非接触的单元之间(面-面、面-实体)建立一种约束,让力和位移在计算过程中 ...

1、不能用contact bonded;2、不能在非接触的单元之间(面-面、面-实体)建立一种约束,否则会影响分析结果的正确性;3、为什么要这样做还是不清楚;4、ANSYS中的方法其他人已说过了。
14楼2016-11-17 09:42:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landunin

木虫 (小有名气)

是不是面的法线方向的问题

发自小木虫Android客户端
15楼2016-11-17 18:19:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landunin

木虫 (小有名气)

改变其中一个面的方向,再接触设置为双面对称接触,试试看。

发自小木虫Android客户端
16楼2016-11-17 18:21:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
