[求助] TEM选区电子衍射花样照片偏移，如何解决

TEM操作新手。
做样品的选区电子衍射花样时，图样不在照片正中位置，请问如何解决？
问了管电镜的老师，告知“用MF把中间透射束移到中间就好”，试着在进入衍射后调节MF，发现并不能解决问题。
请问大侠们具体应该如何操作？
电镜是FEI 的Tecnai F30，

TEM选区电子衍射花样照片偏移，如何解决
回复此楼

» 猜你喜欢
1楼 2016-11-15 11:18:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

阿傻高高

木虫 (正式写手)
引用回帖:
1楼: Originally posted by agui123456 at 2016-11-15 11:18:05
TEM操作新手。
做样品的选区电子衍射花样时，图样不在照片正中位置，请问如何解决？
问了管电镜的老师，告知“用MF把中间透射束移到中间就好”，试着在进入衍射后调节MF，发现并不能解决问题。
请问大侠们具体应 ...

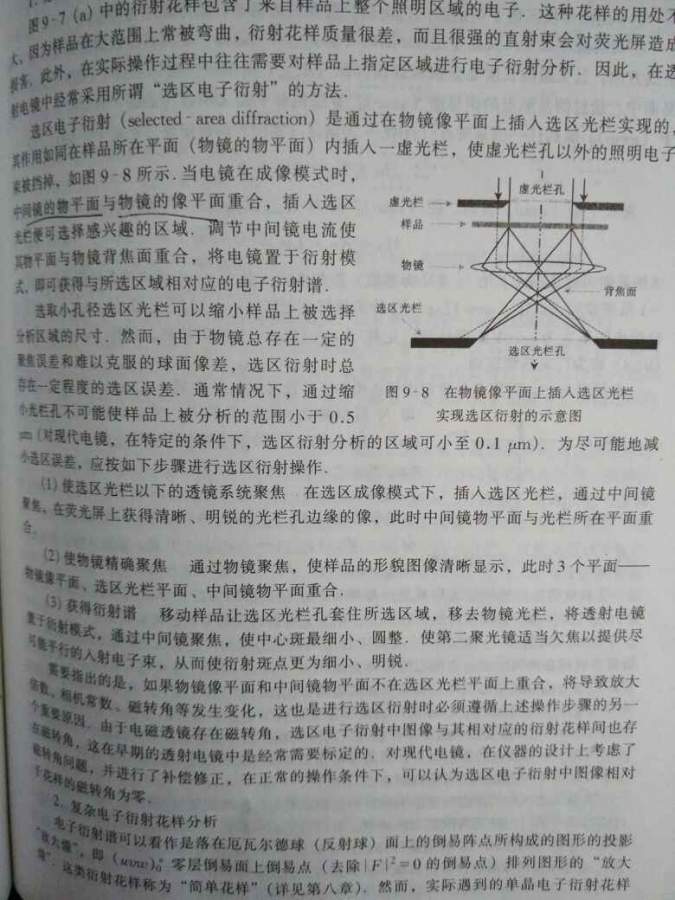

选区光栅和样品的相对位置，就是电子衍射束穿过选区光栅射到圆心，而你的目标点在圆的的边缘嘛！所以你要调整样品位置就好了！
TEM选区电子衍射花样照片偏移，如何解决-1



发自小木虫Android客户端
赞一下(1人) 回复此楼
既然选择了远方，便不顾风雨兼程
6楼2016-11-15 17:05:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

阿傻高高

木虫 (正式写手)
我有点映象，不敢确定！我下午上材料分析课，我帮你问问我们老师

发自小木虫Android客户端
赞一下 回复此楼
既然选择了远方，便不顾风雨兼程
2楼2016-11-15 14:35:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

agui123456

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 阿傻高高 at 2016-11-15 14:35:32
我有点映象，不敢确定！我下午上材料分析课，我帮你问问我们老师

好的，谢谢
回复此楼
3楼2016-11-15 14:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿傻高高

木虫 (正式写手)
没事没事，嘿嘿！

发自小木虫Android客户端
回复此楼
既然选择了远方，便不顾风雨兼程
4楼2016-11-15 14:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿傻高高

木虫 (正式写手)
就是你的选区光栅和样品的相对位置没有调整好！

发自小木虫Android客户端
赞一下 回复此楼
既然选择了远方，便不顾风雨兼程
5楼2016-11-15 16:59:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

agui123456

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by 阿傻高高 at 2016-11-15 17:05:12
选区光栅和样品的相对位置，就是电子衍射束穿过选区光栅射到圆心，而你的目标点在圆的的边缘嘛！所以你要调整样品位置就好了！

...

好的 谢谢 已经解决
调整中间透射束就行
赞一下 回复此楼
7楼2016-11-16 13:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿傻高高

木虫 (正式写手)
引用回帖:
7楼: Originally posted by agui123456 at 2016-11-16 13:12:35
好的 谢谢 已经解决
调整中间透射束就行...

嘿嘿！

发自小木虫Android客户端
回复此楼
既然选择了远方，便不顾风雨兼程
8楼2016-11-16 13:16:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随缘2010

铁杆木虫 (著名写手)
应该不是偏移吧，晶体结构不好，多层衍射看着像

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-11-16 13:43:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

agui123456

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by 随缘2010 at 2016-11-16 13:43:14
应该不是偏移吧，晶体结构不好，多层衍射看着像

是的 这个透射样品是磨屑，本身就没有很好的结晶；
我的意思是衍射花样不在照片中心位置，操作MF改变透射束中心即可，与样品本身无关。
赞一下 回复此楼
10楼2016-11-16 16:04:21
