[求助] icem画网格，在对称面出现不好的网格，如何改善。求助！在线等！急 已有2人参与

困惑如题

icem画网格，在对称面出现不好的网格，如何改善。求助！在线等！急
回复此楼

» 猜你喜欢
1楼 2016-10-11 10:36:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红尘落尽

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这是什么东西，为什么会画成这样子？
赞一下 回复此楼
2楼2016-10-11 10:55:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sehunvivi

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 红尘落尽 at 2016-10-11 10:55:18
这是什么东西，为什么会画成这样子？

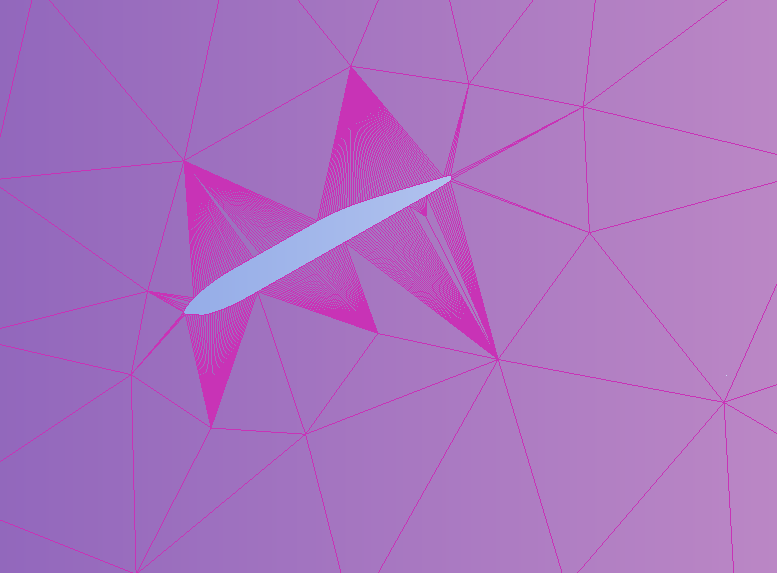

对称面上的壳网格。没显示机身。划分网格后在机身周围就这样了。按照书上说的进行过修改，还是这样。请问该怎么调整啊
赞一下 回复此楼
3楼2016-10-11 10:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秋水钓

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by sehunvivi at 2016-10-11 10:57:51
对称面上的壳网格。没显示机身。划分网格后在机身周围就这样了。按照书上说的进行过修改，还是这样。请问该怎么调整啊...

用o-block，非结构网格没有结构网格算的好吧。。。建议画结构网格，非结构网格特别复杂没法画的时候用
赞一下 回复此楼
4楼2018-04-04 15:13:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Wardsky

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
1楼: Originally posted by sehunvivi at 2016-10-11 10:36:56
困惑如题


改一下网格生成次序试一下？先生成机身网格，再生成对称面和远场。生成里面的自动smooth勾上，最小网格质量调到0.2以上。
现在这个网格应该也能做smooth，质量调高一点就行了。

发自小木虫Android客户端
赞一下 回复此楼
5楼2018-04-11 01:26:42
