24小时热门版块排行榜

查看: 2421  |  回复: 19

xiongbijun

金虫 (小有名气)

【答案】应助回帖

304形变形成马氏体的可能性很小吧,应该是形变造成的细晶强化
人之所以痛苦,是因为在追求错误的东西
11楼2016-09-27 08:21:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gongzhihua

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
5楼: Originally posted by peeragewh at 2016-09-24 08:42:16
这些条带宽度也就几百nm,比奥氏体晶粒要小很多,不知道热轧的变形带会不会有这小的尺寸,我在想怎么解释这些条带...

这些都是轧制过程中的亚结构啊,第三和第四个深黑色的细条可能是孪晶(可能性很大)第五张图应该是一个晶界,两边位错比较明显,像弹簧的区域可能是层错
12楼2016-09-27 12:11:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dashamaogc

银虫 (正式写手)

马氏体或者孪晶吧,打衍射斑看看,304是非稳态组织有可能相变,然后位错是可以穿过孪晶的做疲劳看到过很多,如果孪晶比较粗大的话考虑退火孪晶,那个东西跟疲劳关系就不大了,话说感觉你这个貌似不小

发自小木虫Android客户端
东北大学材料学
13楼2016-09-27 12:59:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dashamaogc

银虫 (正式写手)

楼主找一个未变形样品tem做一下看看形貌做对比,奥氏体不锈钢疲劳过程几种变形机制都可能出现,做下对比

发自小木虫Android客户端
东北大学材料学
14楼2016-09-27 13:01:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peeragewh

铜虫 (初入文坛)

引用回帖:
7楼: Originally posted by 想飞の蜗牛 at 2016-09-24 20:00:32
看上去像孪晶,打个衍射斑就清楚了

孪晶界面应该是平直的吧,这个感觉是弯折的
15楼2016-09-29 16:03:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peeragewh

铜虫 (初入文坛)

引用回帖:
13楼: Originally posted by dashamaogc at 2016-09-27 12:59:56
马氏体或者孪晶吧,打衍射斑看看,304是非稳态组织有可能相变,然后位错是可以穿过孪晶的做疲劳看到过很多,如果孪晶比较粗大的话考虑退火孪晶,那个东西跟疲劳关系就不大了,话说感觉你这个貌似不小
...

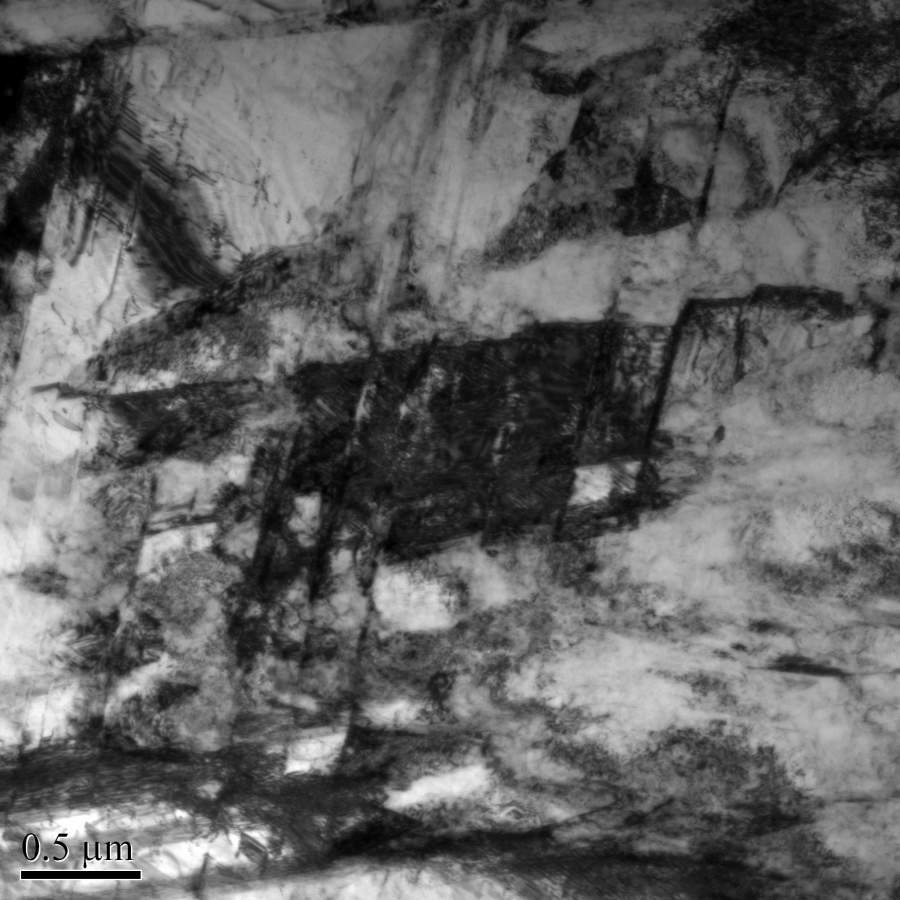

位错可以穿过孪晶,孪晶界两侧的位错是连续的么?那有没有可能是驻留滑移带,不知道驻留滑移带两侧的位错是不是连续的?像下面的这个图里,这个是PSB还是孪晶
?另外孪晶界一般是平直的吧,我这里还有好多界面是曲线,感觉很像马氏体
大家来看看这个条带状的组织是什么?

16楼2016-09-29 16:15:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peeragewh

铜虫 (初入文坛)

引用回帖:
12楼: Originally posted by gongzhihua at 2016-09-27 12:11:47
这些都是轧制过程中的亚结构啊,第三和第四个深黑色的细条可能是孪晶(可能性很大)第五张图应该是一个晶界,两边位错比较明显,像弹簧的区域可能是层错...

孪晶界感觉一般都是平直的,黑色细条会不会是马氏体
17楼2016-09-29 16:20:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

想飞の蜗牛

木虫 (正式写手)

引用回帖:
15楼: Originally posted by peeragewh at 2016-09-29 16:03:09
孪晶界面应该是平直的吧,这个感觉是弯折的...

书上的理论说是直的,但实际上不一定是直的,尤其是变形孪晶。以前做实验时,经常看到这样的组织,打衍射的话都表明是孪晶。位错与孪晶界之间是可以相互作用的,楼主可以看看关于纳米孪晶的文章

发自小木虫Android客户端
18楼2016-09-29 18:39:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peeragewh

铜虫 (初入文坛)

引用回帖:
18楼: Originally posted by 想飞の蜗牛 at 2016-09-29 18:39:35
书上的理论说是直的,但实际上不一定是直的,尤其是变形孪晶。以前做实验时,经常看到这样的组织,打衍射的话都表明是孪晶。位错与孪晶界之间是可以相互作用的,楼主可以看看关于纳米孪晶的文章
...

好的,谢谢了,我去看看
19楼2016-09-29 18:56:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rughtyoume

新虫 (初入文坛)

20楼2019-06-14 16:00:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 peeragewh 的主题更新
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料考研调剂 +3 xwt。 2026-03-19 3/150 2026-03-19 11:22 by w沐阳w
[考研] 材料080500调剂求收留 +4 一颗meteor 2026-03-13 4/200 2026-03-19 10:32 by 30660438
[考研] 一志愿985,本科211,0817化学工程与技术319求调剂 +10 Liwangman 2026-03-15 10/500 2026-03-19 10:25 by 无际的草原
[考研] 0817调剂 +3 没有答案_ 2026-03-14 3/150 2026-03-19 09:51 by Xu de nuo
[考研] 0703化学调剂 +8 妮妮ninicgb 2026-03-15 12/600 2026-03-19 05:55 by anny19840123
[考研] 材料与化工一志愿南昌大学327求调剂推荐 +8 Ncdx123456 2026-03-13 9/450 2026-03-18 14:40 by haxia
[考研] 收复试调剂生 +4 雨后秋荷 2026-03-18 4/200 2026-03-18 14:16 by elevennnne
[考研] 0703化学336分求调剂 +6 zbzihdhd 2026-03-15 7/350 2026-03-18 09:53 by zhukairuo
[考研] 265求调剂 +3 梁梁校校 2026-03-17 3/150 2026-03-18 09:12 by zhukairuo
[考研] 308求调剂 +4 是Lupa啊 2026-03-16 4/200 2026-03-17 17:12 by ruiyingmiao
[考研] 290求调剂 +3 p asserby. 2026-03-15 4/200 2026-03-17 16:35 by wangkm
[考研] 283求调剂 +3 听风就是雨; 2026-03-16 3/150 2026-03-17 07:41 by 热情沙漠
[考研] 304求调剂 +4 ahbd 2026-03-14 4/200 2026-03-16 16:48 by 我的船我的海
[考研] 285求调剂 +6 ytter 2026-03-12 6/300 2026-03-16 15:05 by njzyff
[考研] 0856求调剂 +3 刘梦微 2026-03-15 3/150 2026-03-16 10:00 by houyaoxu
[考研] 327求调剂 +6 拾光任染 2026-03-15 11/550 2026-03-15 22:47 by 拾光任染
[考研] 求老师收留调剂 +4 jiang姜66 2026-03-14 5/250 2026-03-15 20:11 by Winj1e
[考研] 材料301分求调剂 +5 Liyouyumairs 2026-03-12 5/250 2026-03-13 14:42 by JourneyLucky
[考研] 308求调剂 +3 是Lupa啊 2026-03-12 3/150 2026-03-13 14:30 by 求调剂zz
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-03-12 4/200 2026-03-12 19:33 by 求调剂zz
信息提示
请填处理意见
