小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 测试表征 » 请问一下用4294测出来的R-X数据怎么绘制阻抗谱
212/3返回列表上一页123下一页
查看: 2231  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

匿名

木虫 (小有名气)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

小杨爱玩
11楼2016-09-17 19:20:58
已阅   申请FPI   回复此楼   编辑   查看我的主页

小杨爱玩

铁虫 (小有名气)
送红花一朵
引用回帖:
10楼: Originally posted by yaoyao145 at 2016-09-17 19:02:01
是对应的 有时需要取虚部的负数 看应用吧
...

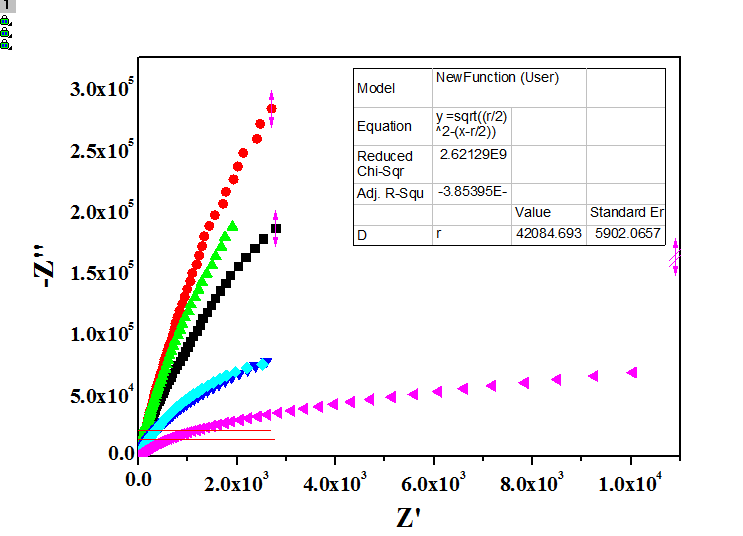

请问一下您对阻抗谱的拟合有了解不，为啥我拟合不出半圆的那种样子
请问一下用4294测出来的R-X数据怎么绘制阻抗谱
赞一下 回复此楼
12楼2016-09-17 20:02:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杨爱玩

铁虫 (小有名气)
送红花一朵
引用回帖:
11楼: Originally posted by 王忠阳 at 2016-09-17 19:20:58
R和X绘图即可，就是电阻和电抗。

谢谢了，您能帮我看下拟合的时候应该怎么拟合出半圆的形式呀，是不是我的数据量不够，然后拟合的时候只能截止到我的数据那个位置，后边的曲线出不来呢
赞一下 回复此楼
13楼2016-09-17 20:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

木虫 (小有名气)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

小杨爱玩 小杨爱玩
14楼2016-09-17 20:33:23
已阅   申请FPI   回复此楼   编辑   查看我的主页

小杨爱玩

铁虫 (小有名气)
送红花一朵
引用回帖:
14楼: Originally posted by 王忠阳 at 2016-09-17 20:33:23
用Zview拟合即可，电介质陶瓷设置为电路RC并联即可拟合，你这个应该没有问题，低频还不够低导致半圆不全！
...

低频不够是啥意思呢，是低频的测试数据点数再多一些么？

发自小木虫Android客户端
赞一下 回复此楼
15楼2016-09-17 20:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杨爱玩

铁虫 (小有名气)
送红花一朵
引用回帖:
14楼: Originally posted by 王忠阳 at 2016-09-17 20:33:23
用Zview拟合即可，电介质陶瓷设置为电路RC并联即可拟合，你这个应该没有问题，低频还不够低导致半圆不全！
...

我是用4294测的，怎么才能像您说的那样，低频够低呀

发自小木虫Android客户端
赞一下 回复此楼
16楼2016-09-17 20:41:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xphgnc

银虫 (小有名气)

【答案】应助回帖

引用回帖:
8楼: Originally posted by yaoyao145 at 2016-09-17 13:18:04
楼主需要补习一下基础知识 阻抗 导纳 阻抗实部 阻抗虚部的含义

实部R 做横轴，虚部X 做纵轴，若室温下测不出半圆，试试高温的

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

小杨爱玩
17楼2016-09-17 22:40:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

木虫 (小有名气)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

小杨爱玩
18楼2016-09-17 22:58:34
已阅   申请FPI   回复此楼   编辑   查看我的主页

小杨爱玩

铁虫 (小有名气)
送红花一朵
引用回帖:
18楼: Originally posted by 王忠阳 at 2016-09-17 22:58:34
就是测试频段，4294应该是40Hz 到110M，如果频段可以测到10的-6次方Hz比如电化学工作站，这个半圆应该就完整了，还有就是陶瓷的导电是个热激活的过程，高温下，晶粒和晶界电阻小，即半圆直径变小，更容易出现完整的 ...

请问一下高温测试的话是用变温频谱来测么，或者怎么来达到测试的高温，再请问一下我现在这个数据是不是没法拟合出半圆了呢？

发自小木虫Android客户端
赞一下 回复此楼
19楼2016-09-18 11:39:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杨爱玩

铁虫 (小有名气)
送红花一朵
引用回帖:
17楼: Originally posted by xphgnc at 2016-09-17 22:40:50
实部R 做横轴，虚部X 做纵轴，若室温下测不出半圆，试试高温的
...

请问一下高温测试的话是用变温频谱测出来的么？

发自小木虫Android客户端
赞一下 回复此楼
20楼2016-09-18 11:41:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
