[求助] 想在电路中加个时间继电器，求大神帮忙！ 已有1人参与

在电路中加一个时间继电器，能同时控制三路的工作，，断开，循环。

想在电路中加个时间继电器，求大神帮忙！

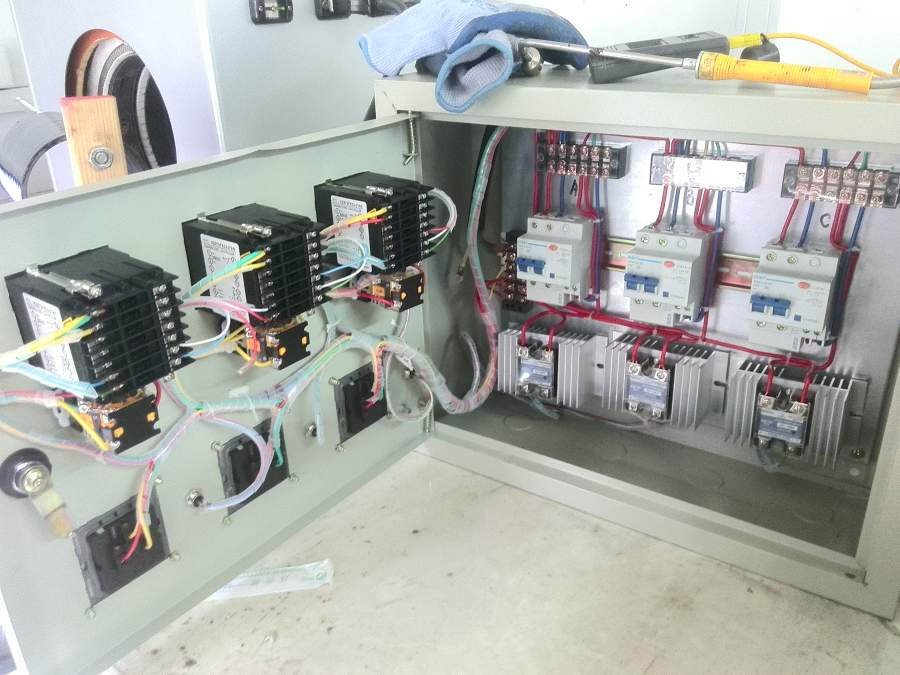

设备原接线图，三个控温仪表分别控制三个固态接触器


想在电路中加个时间继电器，求大神帮忙！-1

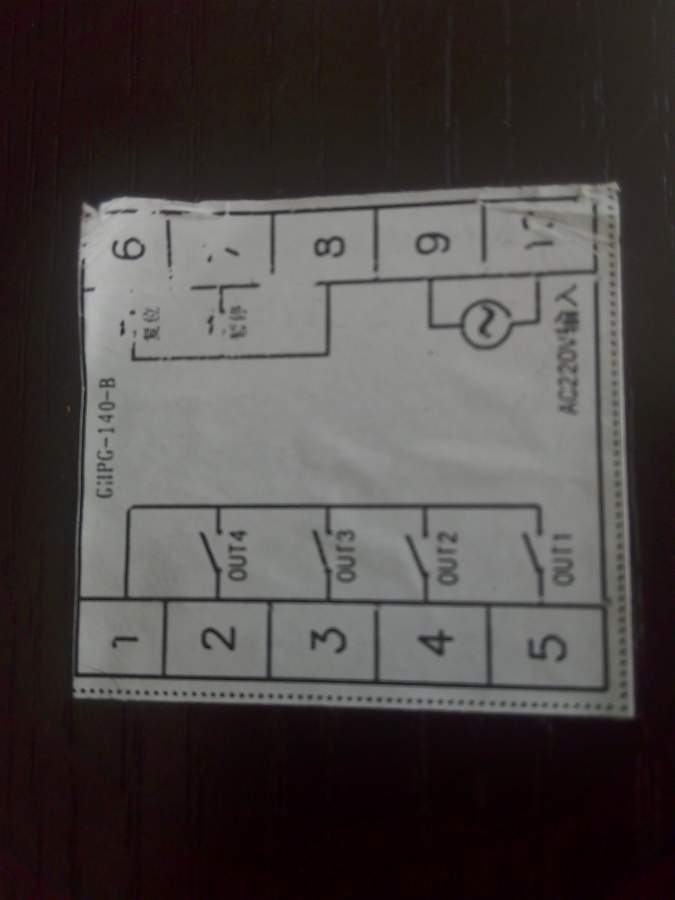

想在电路中加个时间继电器，求大神帮忙！-2


想在电路中加个时间继电器，求大神帮忙！-3

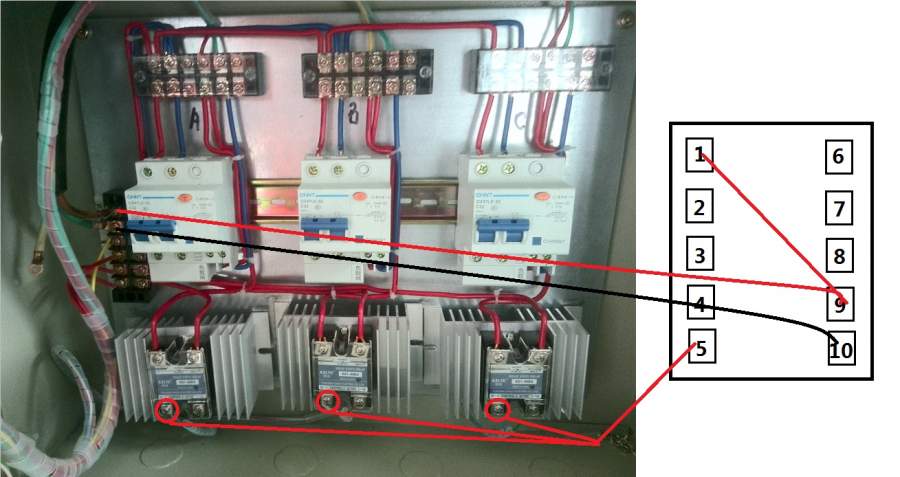

本人零基础，最好大神能用这种方式画一下，谢谢！
回复此楼

» 猜你喜欢
脸是自己丢的，面子是人给的
1楼 2016-08-17 10:29:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyy1988

木虫 (正式写手)
贴出原理图，再讨论

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-08-17 12:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li14816524

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by hanyy1988 at 2016-08-17 12:47:13
贴出原理图，再讨论

大侠，对不住，原理图我不会画。
这个设备的工作原理是：
控温表——空开——固态接触器——加热圈
三个控温表，三路控制，每路都有独立开关
赞一下 回复此楼
脸是自己丢的，面子是人给的
3楼2016-08-17 13:46:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyy1988

木虫 (正式写手)
你这是三路，想同时控制开断，可以在总电源上控制，加一个接触器，总电源通过接触器控制三路开断，利用时间继电器控制接触器的通断

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-08-18 12:54:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li14816524

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by hanyy1988 at 2016-08-18 12:54:30
你这是三路，想同时控制开断，可以在总电源上控制，加一个接触器，总电源通过接触器控制三路开断，利用时间继电器控制接触器的通断

我如果 通过时间继电器控制三个控温表可不可以呢？
赞一下 回复此楼
脸是自己丢的，面子是人给的
5楼2016-08-26 16:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by li14816524 at 2016-08-26 16:27:54
我如果 通过时间继电器控制三个控温表可不可以呢？...

继电器跟基础器原理上来说是差不多的。。
你可以搜搜看接触器。。。接触器上也有可以挂时间模块的。。。
赞一下 回复此楼
6楼2016-08-26 20:35:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nashoning

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by li14816524 at 2016-08-26 16:27:54
我如果 通过时间继电器控制三个控温表可不可以呢？...

也行，通过常开或常闭触点控制温控表的通断
赞一下 回复此楼
7楼2016-08-26 20:53:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
