蓝电测试图怎么看 已有1人参与
|
||
用蓝电测试了以 LiMn2O4 为正极的纽扣半电池，现在刚入门，图还不会看，麻烦各位虫友指导下如何看图，谢谢！金币不多，请谅解  1.png  2.png  3.png  4.png |
回复此楼» 收录本帖的淘帖专辑推荐
 电化学基础知识 |
» 猜你喜欢
一志愿前4位代码0703均可报名-河北大学分析化学专业招收调剂考生
已经有69人回复
-
★★爆★★0860生物与医药调剂考生看过来，河北大学化学与材料科学学院
已经有86人回复
-
分析化学论文润色/翻译怎么收费?
已经有97人回复
-
杰青/长江团队招收调剂
已经有0人回复
-
中南林业科技大学罗勇锋教授团队2026年招收材料类调剂研究生（第二批）
已经有2人回复
-
电子科技大学材料学院王翀教授拟招收工程博士一名（化学、材料方向）
已经有2人回复
-
湖南农业大学能源材料创新团队招收2026化学专业研究生（学硕）调剂
已经有8人回复
-
奥尔堡Xinxin Xiao课题组招收一名岗位制博士（酶基生物电化学）
已经有0人回复
-
济南大学 材料科学与工程 李金凯课题组 招收调剂生2名（2026级）
已经有0人回复
-
Synthesis of NCo@CNT-NFT Hierarchical Carbon Dendrites.
已经有0人回复
-
Ag纳米材料
已经有0人回复
mickey008999
至尊木虫 (著名写手)
- ECEPI: 1
- 应助: 186 (高中生)
- 金币: 12649.8
- 散金: 807
- 红花: 47
- 帖子: 2372
- 在线: 263.4小时
- 虫号: 1262820
- 注册: 2011-04-12
- 性别: MM
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
space_flight: 金币+10, ★★★★★最佳答案 2016-08-10 19:34:58
langzhizhou: ECEPI+1 2016-08-11 15:06:19
感谢参与，应助指数 +1
space_flight: 金币+10, ★★★★★最佳答案 2016-08-10 19:34:58
langzhizhou: ECEPI+1 2016-08-11 15:06:19
|

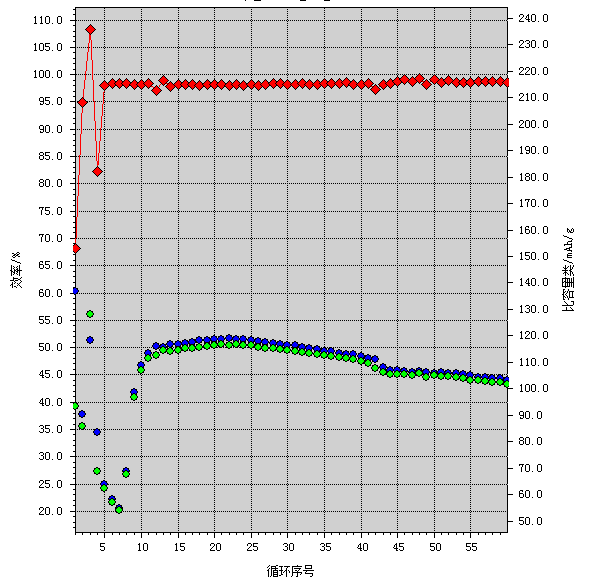

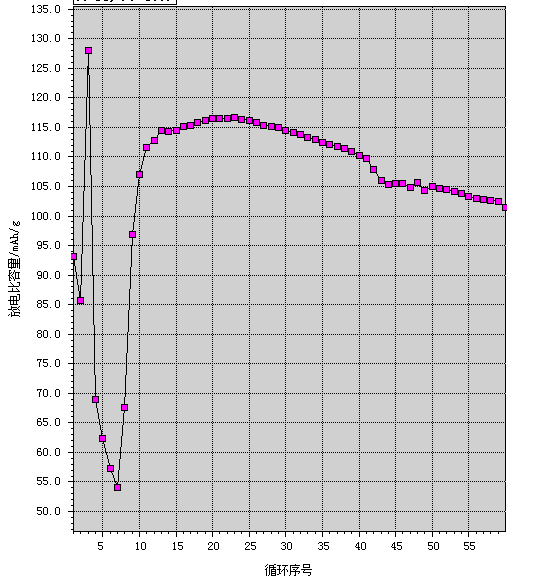

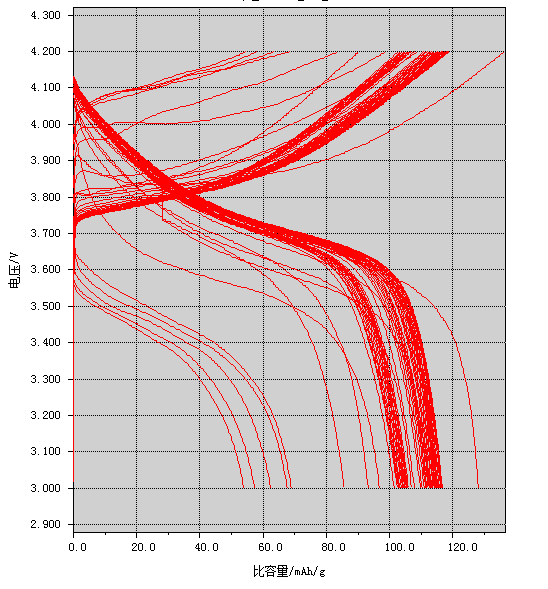

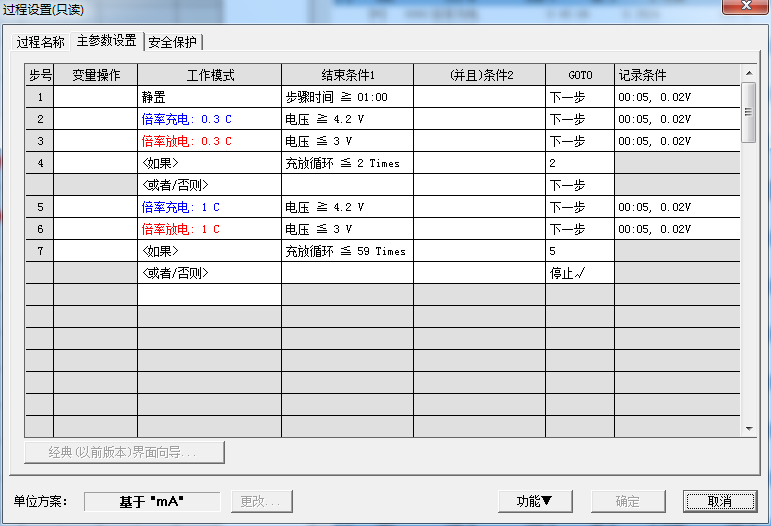

第一张图看电池的充放电平台，可以看到你的材料充电电压差不多是在3.8V，放电电压差不多在3.7V。可以参考文献中的充放电曲线进行对比。 第二张图看电池的循环稳定性或循环寿命。可以看到你的电池前十次循环容量波动比较大，10次以后容量相对稳定一些，但是衰减还是有点快。 第三张图也是看电池的循环稳定性，不过显示的数据要全面一些，上面红色的点是表示电池的充放电库仑效率（即放电比容量与充电比容量的比值），对应于左边的纵坐标。下面蓝色和绿色的点分别为充电比容量和放电比容量，对应于右边的纵坐标。 第四张图是电池测试前的程序设制，包括对测试的电压范围，所用的电流大小，循环次数等进行设定 |
2楼2016-08-10 16:22:20
space_flight
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 387.3
- 散金: 83
- 红花: 11
- 帖子: 118
- 在线: 128.4小时
- 虫号: 3398278
- 注册: 2014-09-01
- 专业: 电化学
3楼2016-08-10 19:38:06
mickey008999
至尊木虫 (著名写手)
- ECEPI: 1
- 应助: 186 (高中生)
- 金币: 12649.8
- 散金: 807
- 红花: 47
- 帖子: 2372
- 在线: 263.4小时
- 虫号: 1262820
- 注册: 2011-04-12
- 性别: MM
- 专业: 电化学
|
不客气，这些都是电化学入门最基本的，建议你还是多找文献资料看看。关于充放电平台说明什么问题，这是电化学基础知识。当电压达到某个值，锂离子开始嵌入和脱出材料，或者说锂离子与材料开始发生电化学反应的时候，平台出现，当材料完成嵌锂或脱锂，平台结束。对于同一种材料，平台越长，说明材料的电化学反应时间越久，相对的容量也更大。每一种材料出现平台的电压都略有不同，对于正极材料，电压平台越高越好，对于负极材料则是越低越好。 充放电平台之所以说是平台，就是因为有接近水平的一个台子出现，通常一种材料的完美充放电曲线或理想曲线中的平台都是无限接近水平的。但实际上比较难出现完全水平的平台，都有一定的倾斜，这个时候看这个平台有多长，取中间就差不多。 |
