小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » fluent大神看过来~非稳态传热+固液相变
222/3返回列表上一页123下一页
查看: 2757  |  回复: 21
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhaokanbing

木虫之王 (文坛精英)
引用回帖:
10楼: Originally posted by 2015201234 at 2016-07-11 10:12:51
· 材料参数是自己输入的，应该没有问题；
· 凝固融化模型；
· 边界是耦合边界，和其他交界面的边界做的相同处理；
· 初始化后patch石蜡温度 300K
· 计算过程监控石蜡中心点温度，正常情况下应该出现类似下 ...

最好能看看cas
不然这样真不一定能找出原因
赞一下 回复此楼
11楼2016-07-11 10:24:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2015201234

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by mycc at 2016-07-11 07:59:56
你可以看一下金属块上的温度分布，是否有热量传递到金属块上，可以发一些温度分布的截图，这样更加能说明问题

是这样的，如果initialize之后，直接calculate，整个金属块+石蜡瞬间变成红色，就是达到最高温度，和空气温度一样；
如果initialize之后，我用patch，给金属块和石蜡一个初始温度，这里我都假设室温，给定300K，这样结果金属块和石蜡就一直保持蓝色，300K，不变。
下图是石蜡中心点温度监控。
fluent大神看过来~非稳态传热+固液相变
赞一下 回复此楼
12楼2016-07-11 10:26:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2015201234

新虫 (初入文坛)
引用回帖:
11楼: Originally posted by zhaokanbing at 2016-07-11 10:24:46
最好能看看cas
不然这样真不一定能找出原因...

好的，我上传一下，麻烦您了，多谢多谢！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : default_id6420.cas
    • 2016-07-11 11:12:27, 31.75 M
13楼2016-07-11 11:12:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2015201234

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by mycc at 2016-07-11 07:59:56
你可以看一下金属块上的温度分布，是否有热量传递到金属块上，可以发一些温度分布的截图，这样更加能说明问题

麻烦您看一下case文件吧，十分感谢！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : default_id6420.cas
    • 2016-07-11 11:15:52, 31.75 M
14楼2016-07-11 11:16:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2015201234

新虫 (初入文坛)
引用回帖:
13楼: Originally posted by 2015201234 at 2016-07-11 11:12:44
好的，我上传一下，麻烦您了，多谢多谢！...

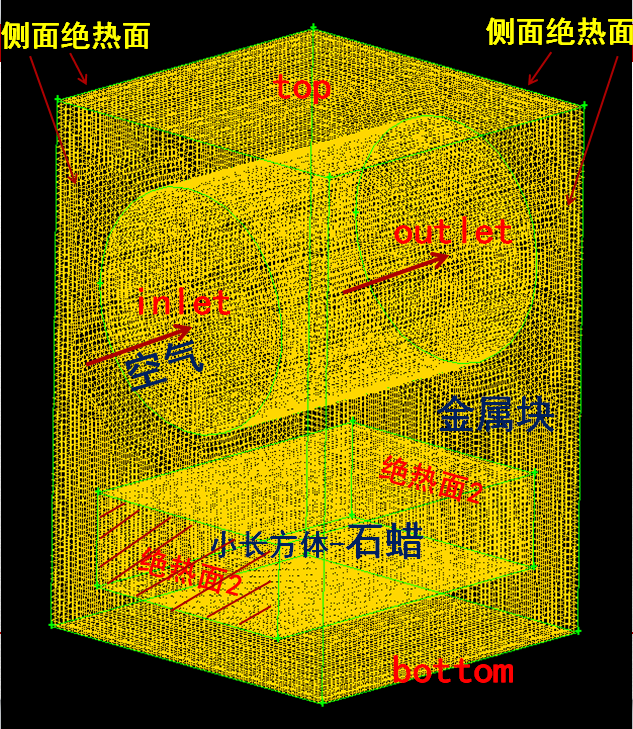

以下是网格边界说明
fluent大神看过来~非稳态传热+固液相变-1
赞一下 回复此楼
15楼2016-07-11 11:22:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaokanbing

木虫之王 (文坛精英)

【答案】应助回帖

引用回帖:
13楼: Originally posted by 2015201234 at 2016-07-11 11:12:44
好的，我上传一下，麻烦您了，多谢多谢！...

我的机子正在算东西
只剩一个核
我看了一下你的cas
你在cell zone中先把石蜡定义为层流
再计算一下
赞一下 回复此楼
16楼2016-07-11 11:41:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2015201234

新虫 (初入文坛)
引用回帖:
16楼: Originally posted by zhaokanbing at 2016-07-11 11:41:43
我的机子正在算东西
只剩一个核
我看了一下你的cas
你在cell zone中先把石蜡定义为层流
再计算一下...

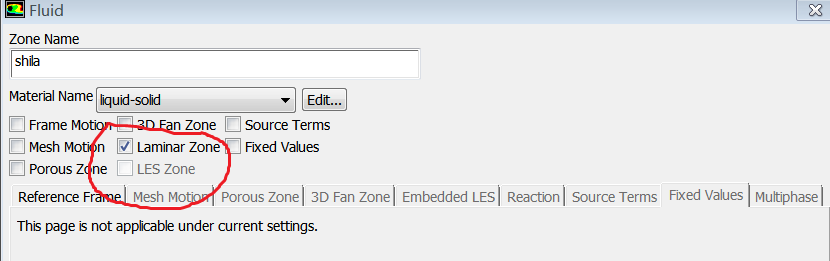

请看是这个地方吗？我把层流这里勾选上，又算的，没什么变化呢？
fluent大神看过来~非稳态传热+固液相变-2
赞一下 回复此楼
17楼2016-07-11 13:47:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaokanbing

木虫之王 (文坛精英)
引用回帖:
17楼: Originally posted by 2015201234 at 2016-07-11 13:47:52
请看是这个地方吗？我把层流这里勾选上，又算的，没什么变化呢？

...

对的
你先试算一下
我这边现在没有空核
只是看了一下你的设置
赞一下 回复此楼
18楼2016-07-11 13:55:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaokanbing

木虫之王 (文坛精英)
引用回帖:
17楼: Originally posted by 2015201234 at 2016-07-11 13:47:52
请看是这个地方吗？我把层流这里勾选上，又算的，没什么变化呢？

...

0.00001s，你算50步才多久，热量还没传到石蜡吧
而且每次的迭代20次有点少吧
你的时间部适当的调大一点
赞一下 回复此楼
19楼2016-07-11 14:01:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mycc

专家顾问 (正式写手)

【答案】应助回帖

内容已删除
赞一下 回复此楼
项目汇总：http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
20楼2016-07-11 14:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
