小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 其它 » 圆柱锂离子电池电芯卷绕直径公式
212/3返回列表上一页123下一页
查看: 5849  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

一隅LEE

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
平山落雁: 金币+30 2016-07-10 21:08:29
原理就像楼上回复一样，阿基米德螺线做原始公式，需要极片厚度，卷针直径，卷针卷绕时第一圈的隔膜层数，以及预计成型的极组直径，大概是这样子的：极片长度L=ro*θ+(he/4π)*θ^2（极组重复单元he=h1+h2+2h3，θ/2π=[r(θ)-r负极o]/he，h1、h2、h3分别是对应正负极极片厚度，隔膜厚度）
赞一下(7人) 回复此楼
11楼2016-07-09 16:19:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

平山落雁

铁杆木虫 (正式写手)
引用回帖:
11楼: Originally posted by 一隅LEE at 2016-07-09 16:19:22
原理就像楼上回复一样，阿基米德螺线做原始公式，需要极片厚度，卷针直径，卷针卷绕时第一圈的隔膜层数，以及预计成型的极组直径，大概是这样子的：极片长度L=ro*θ+(he/4π)*θ^2（极组重复单元he=h1+h2+2h3，θ/2 ...

原谅我想吃白食，式中ro、θ、r(θ)-r负极o分别是什么意思哇？
赞一下 回复此楼
在天涯寻觅你...
12楼2016-07-10 21:08:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

平山落雁

铁杆木虫 (正式写手)
引用回帖:
10楼: Originally posted by 烟圈o0 at 2016-07-09 15:47:45
极片长度、厚度以及卷针的外径都必须是已知的，通过等速螺线方程定积分的求解过程可以计算出卷针转动的角度即卷绕的圈数，进而求出外径大小

已知长度3m，厚度50μm，卷针外径20mm。这样子就可以求出圈数？
赞一下 回复此楼
在天涯寻觅你...
13楼2016-07-10 21:21:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟圈o0

木虫 (著名写手)
引用回帖:
10楼: Originally posted by 烟圈o0 at 2016-07-09 15:47:45
极片长度、厚度以及卷针的外径都必须是已知的，通过等速螺线方程定积分的求解过程可以计算出卷针转动的角度即卷绕的圈数，进而求出外径大小

楼主太不厚道了……

发自小木虫Android客户端
赞一下 回复此楼
未经省察的人生是不值一提的
14楼2016-07-11 09:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

平山落雁

铁杆木虫 (正式写手)
引用回帖:
14楼: Originally posted by 烟圈o0 at 2016-07-11 09:44:01
楼主太不厚道了……
...

你也要金币么

发自小木虫Android客户端
回复此楼
在天涯寻觅你...
15楼2016-07-12 00:10:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大太阳明

新虫 (正式写手)
引用回帖:
9楼: Originally posted by 平山落雁 at 2016-07-09 12:49:54
你这个问题可以直接百度了。
...

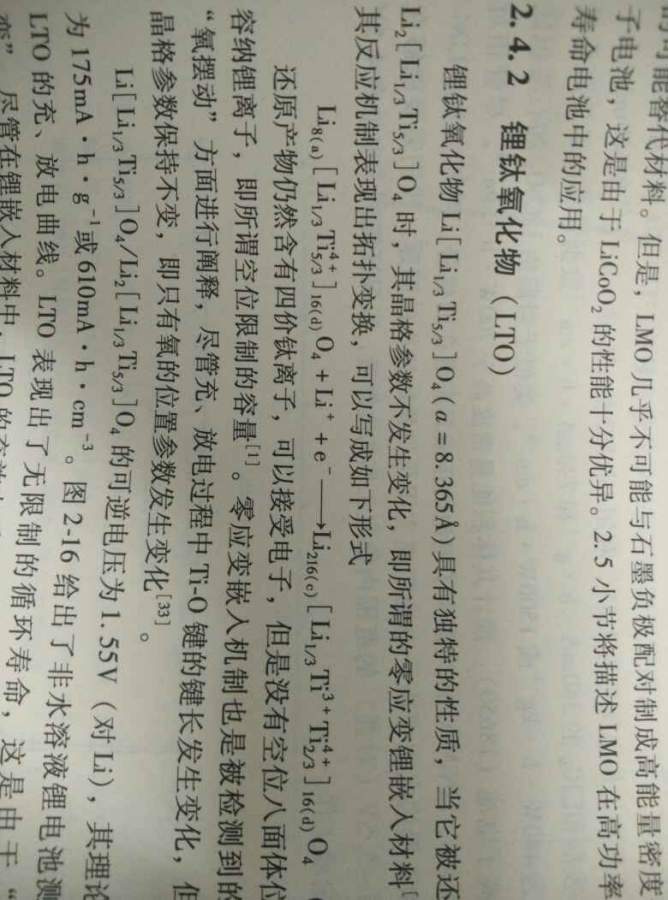

百度没找到，书本倒是看到了
圆柱锂离子电池电芯卷绕直径公式



发自小木虫Android客户端
赞一下 回复此楼
16楼2016-07-16 18:59:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

平山落雁

铁杆木虫 (正式写手)
引用回帖:
16楼: Originally posted by 大太阳明 at 2016-07-16 18:59:50
百度没找到，书本倒是看到了

...

你看的是什么书？
赞一下 回复此楼
在天涯寻觅你...
17楼2016-07-16 22:32:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大太阳明

新虫 (正式写手)
引用回帖:
17楼: Originally posted by 平山落雁 at 2016-07-16 22:32:29
你看的是什么书？...

忘记具体名字了，借的

发自小木虫Android客户端
赞一下 回复此楼
18楼2016-07-16 23:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

松夏童子

木虫 (正式写手)

工程师
引用回帖:
11楼: Originally posted by 一隅LEE at 2016-07-09 16:19:22
原理就像楼上回复一样，阿基米德螺线做原始公式，需要极片厚度，卷针直径，卷针卷绕时第一圈的隔膜层数，以及预计成型的极组直径，大概是这样子的：极片长度L=ro*θ+(he/4π)*θ^2（极组重复单元he=h1+h2+2h3，θ/2 ...

请问ro是卷针半径加隔膜厚度＊隔膜层数＊卷绕圈数。谢谢

发自小木虫Android客户端
赞一下 回复此楼
船到桥头直，水道则渠成
19楼2016-08-06 13:56:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

松夏童子

木虫 (正式写手)

工程师
引用回帖:
11楼: Originally posted by 一隅LEE at 2016-07-09 16:19:22
原理就像楼上回复一样，阿基米德螺线做原始公式，需要极片厚度，卷针直径，卷针卷绕时第一圈的隔膜层数，以及预计成型的极组直径，大概是这样子的：极片长度L=ro*θ+(he/4π)*θ^2（极组重复单元he=h1+h2+2h3，θ/2 ...

L是正极片还是负极片的长度，卷绕的话，隔膜厚度是否应该乘以2？！！
赞一下 回复此楼
船到桥头直，水道则渠成
20楼2016-10-09 05:32:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
