| 查看: 3159 | 回复: 9 | ||||
[求助]
HRTEM中晶面间距的问题 已有1人参与
|
|

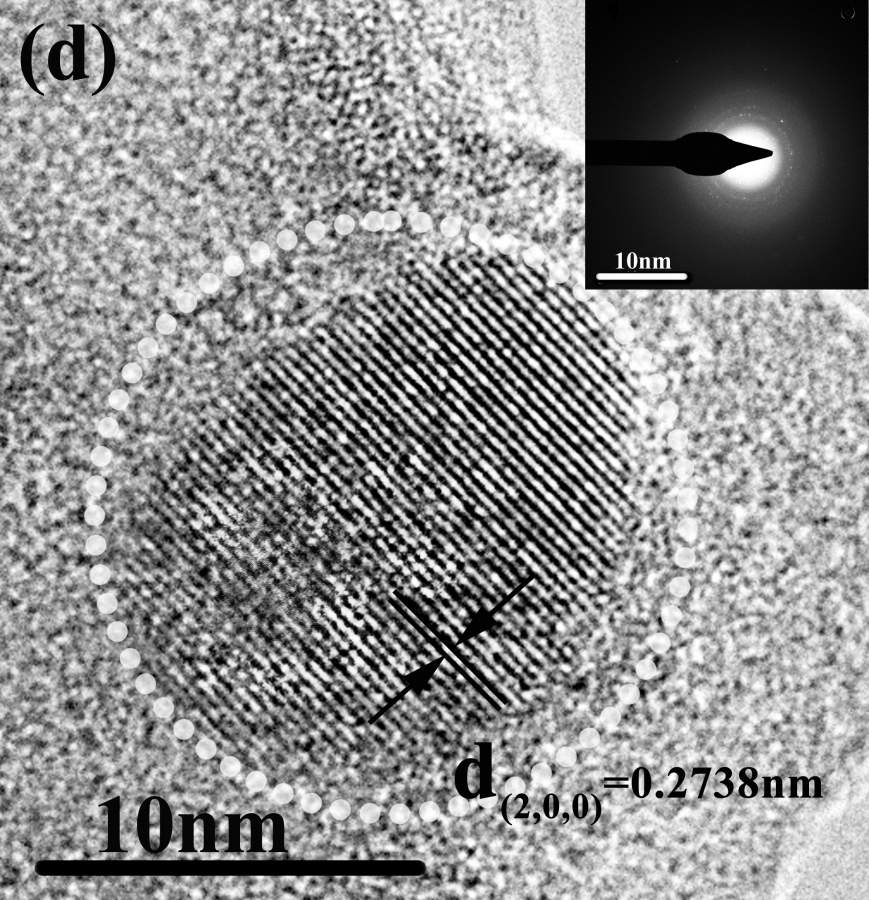

做HRTEM的老师说看到的那些面间距大于2A(3A)的就不是真正的面间距了，而是一种光学现象，想问下各位这是对的么。 比如这张，面间距接近3A的，但整个条纹区域也有明显的晶体边界。。。如果不是晶体，那可能是什么  选区，HRTEM.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 外语学习 | 物质科学基础 |
» 猜你喜欢
稀土发光分析｜核壳结构｜寿命拟合
已经有6人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有98人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有0人回复
-
26 届青岛大学纺织化学与染整工程硕士（液体纳米分散染料方向）求申博建议
已经有4人回复
-
26 届青岛大学纺织化学与染整工程（液体纳米分散染料）求浙理工纺织 / 材料博导名额
已经有1人回复
-
敢问Acta Pharmaceutica Sinica B with Editor 三周了，能是什么情况？
已经有0人回复
-
求助 CeO2 Fe3O4 Cu2S CoFe2O4 标准卡 Jade 导出的数据
已经有0人回复
-
求助一篇MEMS散热器件文献
已经有0人回复
-
材化专业SCI论文（职称评定）
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- HRTEM晶面间距侧量问题
已经有5人回复
- CdS六方相002和001的问题
已经有11人回复
- 求助锐钛矿TiO2的HRTEM图中的晶面距离问题
已经有1人回复
- HRTEM的有关问题
已经有3人回复
- 关于Z字形或螺旋形GaN纳米线生长方向的分析
已经有0人回复
- 高分辨透射电镜晶面间距问题
已经有6人回复
- 【求助】关于HRTEM条纹和电子衍射之间关系的几个问题
已经有2人回复
- 【请教】HRTEM中晶格条纹间距的度量
已经有21人回复
- 【请教】HRTEM晶格条纹计算间距问题
已经有18人回复
yandahuagong
木虫 (著名写手)
- 应助: 13 (小学生)
- 金币: 2395.6
- 散金: 149
- 红花: 12
- 帖子: 1137
- 在线: 207.9小时
- 虫号: 3058789
- 注册: 2014-03-16
- 专业: 环境污染化学
647lsq2楼2016-06-01 21:18:17
gxytju2008
专家顾问 (文坛精英)
-
专家经验: +1654 - MN-EPI: 2
- 应助: 4106 (副教授)
- 贵宾: 0.053
- 金币: 47547.7
- 散金: 4089
- 红花: 503
- 帖子: 15005
- 在线: 7337.4小时
- 虫号: 1111232
- 注册: 2010-09-29
- 性别: GG
- 专业: 材料物理化学
- 管辖: 微米和纳米
3楼2016-06-01 21:24:48
4楼2016-06-05 21:24:45
铁血军魂
木虫 (职业作家)
- 应助: 37 (小学生)
- 金币: 3394.3
- 散金: 244
- 红花: 25
- 帖子: 4785
- 在线: 1985.4小时
- 虫号: 1693753
- 注册: 2012-03-15
- 性别: GG
- 专业: 化学环境污染与健康
5楼2016-06-05 22:45:32
papaverme
铁杆木虫 (正式写手)
- MN-EPI: 4
- 应助: 139 (高中生)
- 金币: 11021.4
- 红花: 15
- 帖子: 654
- 在线: 535.5小时
- 虫号: 408325
- 注册: 2007-06-21
- 专业: 表面、形态与形貌分析
|
老师说的应该是"摩尔纹"，摩尔纹的周期通常远大于真实的晶面间距，但至于是2埃3埃还是5埃10埃以上就"不可能是真实晶面间距了"，要看你具体的体系。也许你的体系不太可能出现3埃以上的晶面，所以老师才说那些3埃的周期性条纹不是真正的晶面。但别的体系里还是有可能出现3埃以上的晶面间距的。不要拿出有上下文一句话就当普适要求了。不然你们老师也挺冤的。 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
6楼2016-06-05 23:02:35
7楼2016-06-05 23:04:43
8楼2016-06-05 23:08:24
papaverme
铁杆木虫 (正式写手)
- MN-EPI: 4
- 应助: 139 (高中生)
- 金币: 11021.4
- 红花: 15
- 帖子: 654
- 在线: 535.5小时
- 虫号: 408325
- 注册: 2007-06-21
- 专业: 表面、形态与形貌分析
【答案】应助回帖
|
摩尔纹的周期通常远大于真实晶面间距，甚至可以差一两个数量级。 对样品的角度、焦点等条件比较敏感，常常时隐时现，有时甚至出现水波纹式的飘动；尤其对于纳米晶体，由于样品的漂移、偏转、损伤，摩尔纹通常不稳定。通过倾转样品也可能改变摩尔纹的形成条件。 对于纳米晶体，由于缺陷和边缘效应，摩尔纹常出现弯曲、分叉、错位。。。正常晶面不太可能出现的现象。 通过这几点，有经验的人很容易判断是否是摩尔纹的。并且，由于摩尔纹来源于晶面，又远大于晶面，所以有时也被用来在低倍下找特定的晶区。看到摩尔纹了再在其中或周边放大，往往更容易找到合适的高分辨像。 FFT是纯数学处理，体现的是图像中的周期性，并不能区分周期性的来源。手绘几条线然后做FFT也可能看到特征周期。FFT通常不用作识别摩尔纹。 |
» 本帖已获得的红花（最新10朵）
9楼2016-06-06 09:33:16
10楼2016-06-06 09:41:54
