[求助]
GAMBIT倾斜度过大时的网格划分问题 已有2人参与
|
||

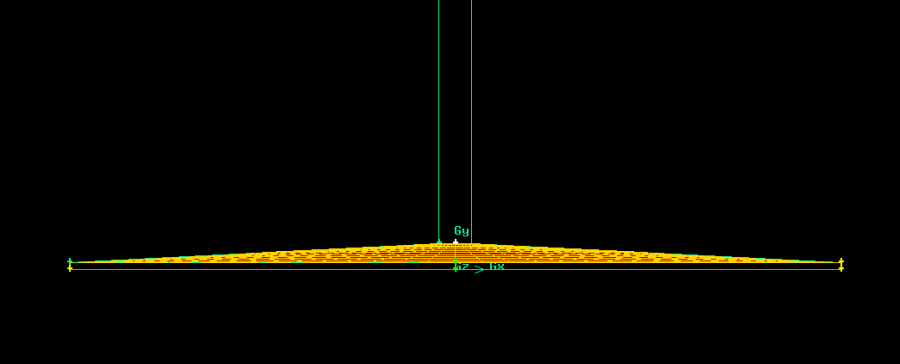

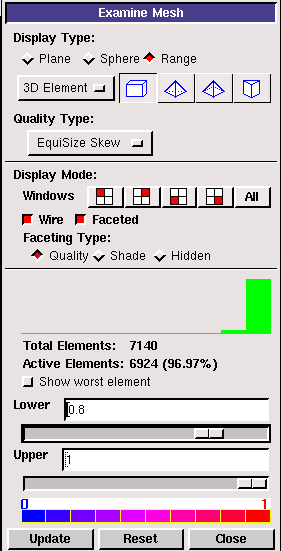

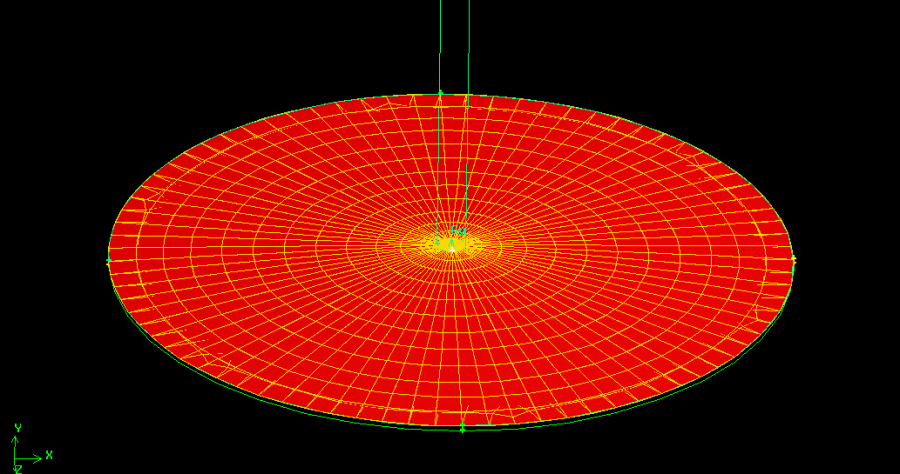

各位大神好，我最近才接触fluent，在gambit绘制网格的时候遇到了麻烦，希望各位大神帮我参谋参谋！  如图，画有网格的部分是一个倾斜度非常大的圆台（下底直径240，上底直径10，高度6） 我把上底部分的圆周分了80个点，下底部分的圆周也分80个点，然后按Hex/Wedge绘制体网格。  然后发现这些网格的质量极差，一个0.5以下的网格都没有=。= 所以问题来了······这种倾斜度极大的圆台应该怎么划分网格······  跪求各路大神倾情相助！！！！不胜感激！！！ |
