应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 关于铁氧体和介电陶瓷的共烧问题
222/3返回列表上一页123下一页
查看: 1421  |  回复: 21
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

shenyidi2012

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by 七月二十五 at 2016-05-03 15:37:05
有可能是因为二者的烧结收缩不一致，导致了分层现象。
但楼主说“没有连在一起的界面存在”，是不是烧结温度未能达到玻璃相的熔化温度呢？

应该不是，因为我添加的玻璃的软化温度是在550℃左右，而烧结温度远高于该温度。我猜想是做流延的时候玻璃与浆料出现分层现象，有没有可能是大部分玻璃未混于浆料里造成的呢。但是，铁氧体瓷和介电陶瓷本身却没有出现分层现象啊。
赞一下 回复此楼
11楼2016-05-03 17:56:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangyxj

木虫 (著名写手)
引用回帖:
7楼: Originally posted by shenyidi2012 at 2016-05-02 22:19:44
没有开裂，是二者完全分开了，没有成为整体，...

如果二者完全分开, 不是开裂, 那么你的粘合剂加的是否足够?
叠片是怎么叠的?热压?温等静压？压力大小？保压保温时间？
建议先考虑这些因素，再去考虑所谓的两项匹配性。
赞一下 回复此楼
12楼2016-05-04 18:46:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangyxj

木虫 (著名写手)

【答案】应助回帖

★ ★
shenyidi2012: 金币+2, ★★★很有帮助, 谢谢啦~ 2016-05-09 21:46:27
引用回帖:
7楼: Originally posted by shenyidi2012 at 2016-05-02 22:19:44
没有开裂，是二者完全分开了，没有成为整体，...

另外，最好发个照片出来，比你文字描述会直观得多。
赞一下 回复此楼
13楼2016-05-04 18:47:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

garlandlu

铁虫 (正式写手)

【答案】应助回帖

介电材料是什么，怎么混的料，有无粘结剂，如何压制的，烧结温度或者压力够不够。。。啥都没有，不好分析。
赞一下 回复此楼
14楼2016-05-05 08:34:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenyidi2012

新虫 (初入文坛)
引用回帖:
12楼: Originally posted by yangyxj at 2016-05-04 18:46:29
如果二者完全分开, 不是开裂, 那么你的粘合剂加的是否足够?
叠片是怎么叠的?热压?温等静压？压力大小？保压保温时间？
建议先考虑这些因素，再去考虑所谓的两项匹配性。...

我那个应该两相界面是靠玻璃的液化流动成为整体的。
实验室没有等静压设备，就将模具在60℃烘箱中加热20分钟，再用压片机26Gpa的压力去压，保压时间一般为2分钟左右。
赞一下 回复此楼
15楼2016-05-08 20:57:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenyidi2012

新虫 (初入文坛)
引用回帖:
13楼: Originally posted by yangyxj at 2016-05-04 18:47:09
另外，最好发个照片出来，比你文字描述会直观得多。...

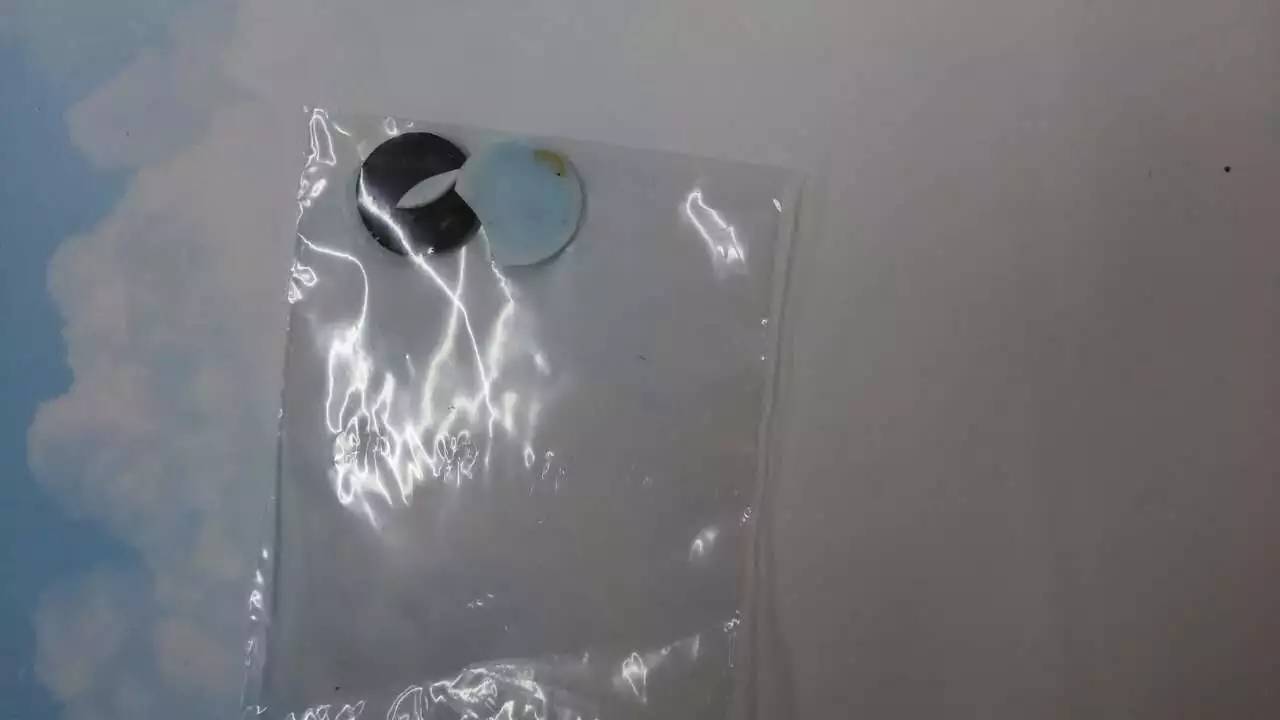

就是我用 介电陶瓷/铁氧体/介电陶瓷 三者的流延片通过剪裁，叠层压片烧结，烧出来，三者完全分开了，一般铁氧体只有很少一部分粘结在介电陶瓷界面上，但是用SEM扫粘结上的那一块的断面发现大部分还是分层了。
赞一下 回复此楼
16楼2016-05-08 21:10:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenyidi2012

新虫 (初入文坛)
引用回帖:
14楼: Originally posted by garlandlu at 2016-05-05 08:34:20
介电材料是什么，怎么混的料，有无粘结剂，如何压制的，烧结温度或者压力够不够。。。啥都没有，不好分析。

介电材料是硅酸锌，没有混料，是做出来的流延片直接叠层压片的，压制机制如上楼，能帮忙分析下吗。
赞一下 回复此楼
17楼2016-05-08 21:13:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangyxj

木虫 (著名写手)
引用回帖:
15楼: Originally posted by shenyidi2012 at 2016-05-08 20:57:41
我那个应该两相界面是靠玻璃的液化流动成为整体的。
实验室没有等静压设备，就将模具在60℃烘箱中加热20分钟，再用压片机26Gpa的压力去压，保压时间一般为2分钟左右。...

其实问题很简单, 第一步,如果两层在叠片的时候结合的不够好, 烧结是会很容易开裂的, 所以温度/压力/时间很关键, 网上有文章专门介绍;
第二步, 如果叠层没有问题, 烧结还开裂, 就是两相烧结结合的问题了, 即烧结匹配问题, 解决的办法有很多, 其中之一是采用过渡层, 即将两相混合作一个中间层过渡;
另外烧结工艺也可以优化匹配.
赞一下 回复此楼
18楼2016-05-09 20:55:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenyidi2012

新虫 (初入文坛)
引用回帖:
18楼: Originally posted by yangyxj at 2016-05-09 20:55:38
其实问题很简单, 第一步,如果两层在叠片的时候结合的不够好, 烧结是会很容易开裂的, 所以温度/压力/时间很关键, 网上有文章专门介绍;
第二步, 如果叠层没有问题, 烧结还开裂, 就是两相烧结结合的问题了, 即烧结匹 ...

昨天去做了扫描，发现陶瓷片有许多空洞出现，烧的并不够致密，并且由于没有采用热压或等静压等方式，叠压压力不够，出现了分层，因此陶瓷体很容易碎掉或分层。

关于共烧的问题，我还是觉得问题出在玻璃那，玻璃含量不够导致玻璃液化后的粘接力也不够，所以当介电陶瓷和铁氧体的热膨胀、收缩不一致时，产生的应力就会把二者分开，因此烧不到一起去。因此，需要调整二者玻璃的含量或者调整二者烧结时产生的应力了。。
赞一下 回复此楼
19楼2016-05-09 21:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangyxj

木虫 (著名写手)
引用回帖:
19楼: Originally posted by shenyidi2012 at 2016-05-09 21:45:47
昨天去做了扫描，发现陶瓷片有许多空洞出现，烧的并不够致密，并且由于没有采用热压或等静压等方式，叠压压力不够，出现了分层，因此陶瓷体很容易碎掉或分层。

关于共烧的问题，我还是觉得问题出在玻璃那，玻璃 ...

在第一步中, 温度影响最大, 其次压力, 最后时间, 建议先提高温度, 找个风筒在加热的时候对着吹, 不然以你的方式, 温度会很快降下去, 然后再考虑增加压力;
一个评判标准可以供参考: 排胶后掰断看断面,如果没有分层或台阶, 可以认为叠层合格;
至于共烧, 我已经说了,方法很多,看你选择.
赞一下 回复此楼
20楼2016-05-09 22:09:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 shenyidi2012 的主题更新
222/3返回列表上一页123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 299求调剂 +4 △小透明* 2026-03-17 4/200 2026-03-17 20:09 by peike
[考研] 一志愿南京大学，080500材料科学与工程，调剂 +4 Jy? 2026-03-16 4/200 2026-03-17 11:02 by gaoqiong
[考研] 289求调剂 +6 步川酷紫123 2026-03-11 6/300 2026-03-17 10:23 by Sammy2
[论文投稿] 有没有大佬发小论文能带我个二作 +3 增锐漏人 2026-03-17 4/200 2026-03-17 09:26 by xs74101122
[考研] 药学383 求调剂 +3 药学chy 2026-03-15 4/200 2026-03-16 20:51 by 元子^0^
[考研] 机械专硕325，寻找调剂院校 +3 y9999 2026-03-15 5/250 2026-03-16 19:58 by y9999
[考研] 085600材料与化工 求调剂 +13 enenenhui 2026-03-13 14/700 2026-03-16 15:19 by 了了了了。。
[考研] 材料与化工一志愿南昌大学327求调剂推荐 +7 Ncdx123456 2026-03-13 8/400 2026-03-16 12:15 by karry wen
[考研] 070305求调剂 +3 mlpqaz03 2026-03-14 4/200 2026-03-15 11:04 by peike
[考研] 289求调剂 +4 这么名字咋样 2026-03-14 6/300 2026-03-14 18:58 by userper
[考研] 复试调剂 +4 z1z2z3879 2026-03-14 5/250 2026-03-14 16:30 by JourneyLucky
[考研] 一志愿哈工大材料324分求调剂 +5 闫旭东 2026-03-14 5/250 2026-03-14 14:53 by 木瓜膏
[考研] 学硕285求调剂 +13 Wisjxn 2026-03-12 46/2300 2026-03-14 10:33 by JourneyLucky
[考研] 290求调剂 +9 ADT 2026-03-11 9/450 2026-03-13 21:55 by JourneyLucky
[考研] 工科，求调剂 +3 我887 2026-03-11 3/150 2026-03-13 21:39 by JourneyLucky
[考研] 26调剂/材料科学与工程/总分295/求收留 +9 2026调剂侠 2026-03-12 9/450 2026-03-13 20:46 by 18595523086
[考研] 301求调剂 +6 Liyouyumairs 2026-03-11 6/300 2026-03-13 20:11 by JourneyLucky
[考研] 307求调剂 +5 超级伊昂大王 2026-03-12 5/250 2026-03-13 15:56 by 棒棒球手
[考研] 314求调剂 +7 无懈可击的巨人 2026-03-12 7/350 2026-03-13 15:40 by JourneyLucky
[考研] 295求调剂 +3 小匕仔汁 2026-03-12 3/150 2026-03-13 15:17 by vgtyfty
信息提示
关闭
请填处理意见
关闭
