这是换热器壳程某一纵截面的速度矢量图,
fluent计算模拟传热系数变化大,怎么回事?

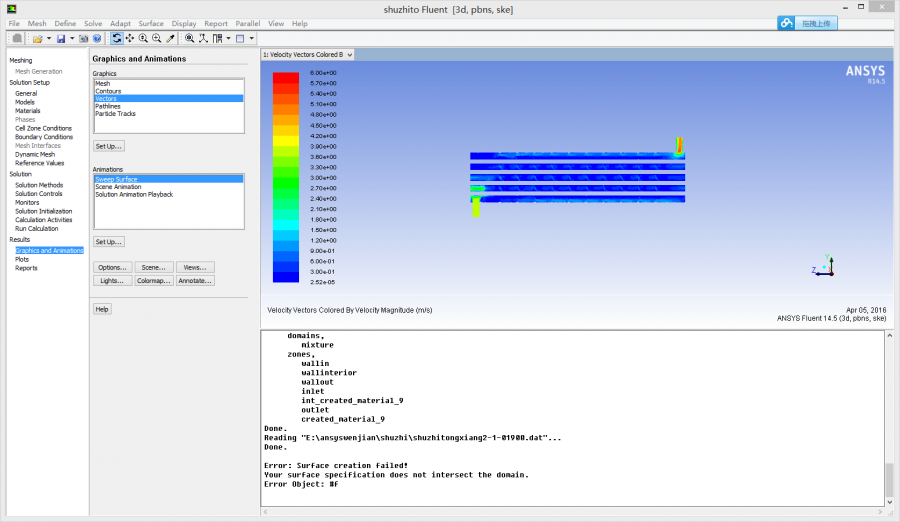

vector of  velocity.png

11楼2016-04-05 16:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)

引用回帖:
9楼: Originally posted by BeObjective at 2016-04-04 21:05:51
最好上传case吧,谁的对流换热系数800-900谁说的,水的流速多少?

1.那个水的入口流速3.794m/s,这个是我设定的。出口流速算的是3.807m/s.
2.这个case文件太大了,迅雷快传也不能用了,我再找找有没其他方法可以传的
12楼2016-04-05 16:13:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)

引用回帖:
9楼: Originally posted by BeObjective at 2016-04-04 21:05:51
最好上传case吧,谁的对流换热系数800-900谁说的,水的流速多少?

这是case和data文件,由于太大了进行分卷压缩了。这个是迭代到1900步了。后来我又算了大概2000,温度云图明显好点了,难道是没有收敛吗,可实验室师兄说往常他算到6-700步的时候换热系数已经差不多稳定了,可我的一直变化很大。图分别是1900和3800步的温度云图。
fluent计算模拟传热系数变化大,怎么回事?-1

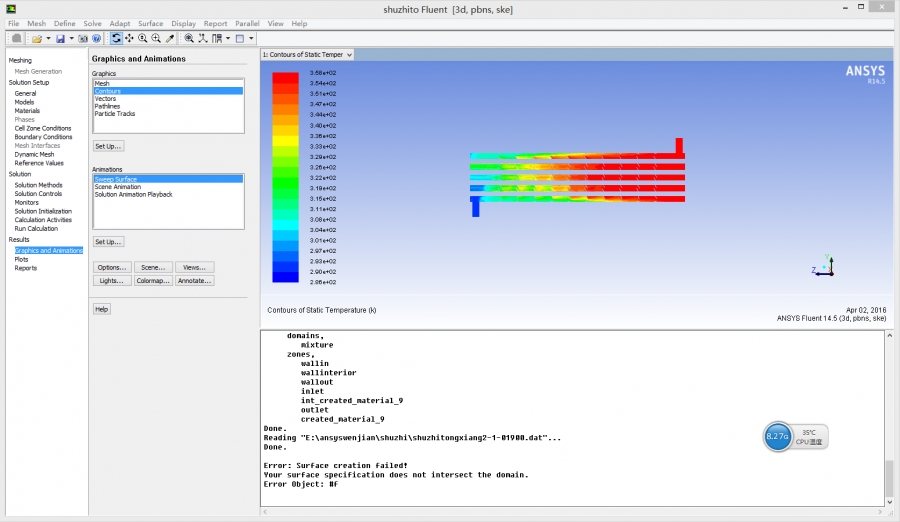

1900contour of  static temperature .png


fluent计算模拟传热系数变化大,怎么回事?-2

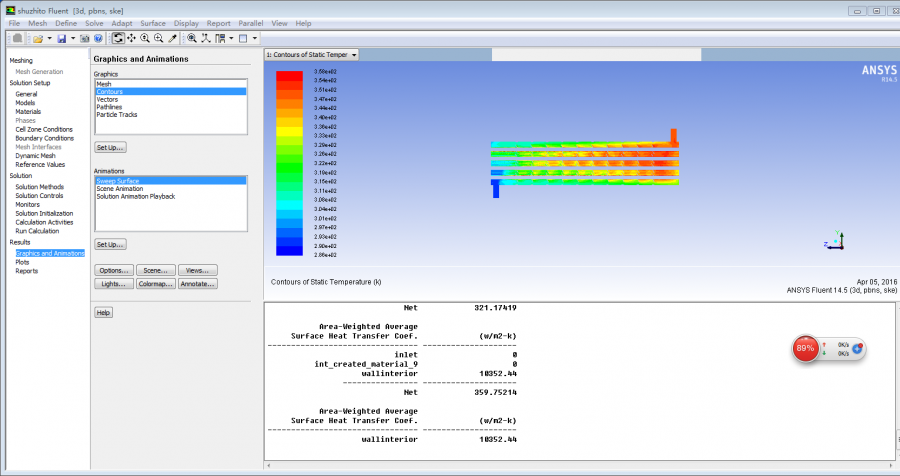

3800contour of  static temperature .png

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : cas.part01.rar
  • 2016-04-05 16:43:09, 50 M
  • 附件 2 : cas.part02.rar
  • 2016-04-05 16:43:33, 50 M
  • 附件 3 : cas.part03.rar
  • 2016-04-05 16:43:49, 36.79 M
  • 附件 4 : data.part01.rar
  • 2016-04-05 16:48:43, 50 M
  • 附件 5 : data.part02.rar
  • 2016-04-05 16:49:04, 50 M
  • 附件 6 : data.part03.rar
  • 2016-04-05 16:49:24, 50 M
  • 附件 7 : data.part04.rar
  • 2016-04-05 16:49:50, 50 M
  • 附件 8 : data.part05.rar
  • 2016-04-05 16:50:21, 50 M
  • 附件 9 : data.part06.rar
  • 2016-04-05 16:50:45, 50 M
  • 附件 10 : data.part07.rar
  • 2016-04-05 16:51:02, 34.08 M
13楼2016-04-05 17:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BeObjective

银虫 (正式写手)

这case太大了,没法给你弄,实验室电脑也没网

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

liveinday-tightcompartments.
14楼2016-04-05 19:02:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BeObjective

银虫 (正式写手)

你的模型是几维,二维码?你检测的面平均温度是哪里的面,正常385K的温度,3米多的速度入口对流换热系数挺大的,在这你取换热系数时取得参考温度是多少

发自小木虫Android客户端
liveinday-tightcompartments.
15楼2016-04-05 19:05:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)

引用回帖:
15楼: Originally posted by BeObjective at 2016-04-05 19:05:36
你的模型是几维,二维码?你检测的面平均温度是哪里的面,正常385K的温度,3米多的速度入口对流换热系数挺大的,在这你取换热系数时取得参考温度是多少

1:我的是三维模型。2:检测的是出口面平均温度3:读换热系数时,参考温度为进出口的平均温度。我现在的疑问是1:随着迭代步数增加,换热系数变化特别大,压降已经不怎么变了。2:出口温度从第一步开始就等于我所设的恒壁温,而且温度云图后半部分全是红色,但我看后来迭代的3800步时,温度云图稍微好点了。3为了提高网格质量,我设的网格尺寸太小了,九百多万个网格,(我师兄他说画三百多万就行了),我看残差曲线,连续性方程和能量方程一直达不到所要求的值,到后面变化特别的小。

发自小木虫Android客户端
16楼2016-04-05 21:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)

送红花一朵
引用回帖:
14楼: Originally posted by BeObjective at 2016-04-05 19:02:09
这case太大了,没法给你弄,实验室电脑也没网

谢谢

发自小木虫Android客户端
17楼2016-04-05 21:14:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BeObjective

银虫 (正式写手)

说实在的,你这个例子还真不知道给你怎么解决,主要看不到实际情况,给你提两点意见,

发自小木虫Android客户端
liveinday-tightcompartments.
18楼2016-04-06 04:55:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BeObjective

银虫 (正式写手)

引用回帖:
16楼: Originally posted by heibailong12 at 2016-04-05 21:13:51
1:我的是三维模型。2:检测的是出口面平均温度3:读换热系数时,参考温度为进出口的平均温度。我现在的疑问是1:随着迭代步数增加,换热系数变化特别大,压降已经不怎么变了。2:出口温度从第一步开始就等于我所设的恒 ...

第一,瞬态计算的每步长必须要求收敛,你每一步都没算稳怎么去计算下一步,每一步的case都是下一步的初始条件,一步错步步错;
第二,遇到问题,不要想一下笼统解决,自己得学着缩小范围,多使用排除法,尽量将可能出现问题控制在小范围

发自小木虫Android客户端
liveinday-tightcompartments.
19楼2016-04-06 04:59:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)

引用回帖:
19楼: Originally posted by BeObjective at 2016-04-06 04:59:24
第一,瞬态计算的每步长必须要求收敛,你每一步都没算稳怎么去计算下一步,每一步的case都是下一步的初始条件,一步错步步错;
第二,遇到问题,不要想一下笼统解决,自己得学着缩小范围,多使用排除法,尽量将可能 ...

嗯,我再看看吧,我的是稳态的

发自小木虫Android客户端
20楼2016-04-06 07:15:12
