引用回帖:

8楼: Originally posted by seu_dcmilan at 2016-04-05 08:07:13
你高中物理没学过电路么，u=i*r。万用表量一下你现在最大电流，然后把10v除一下电流，，向上取整得到电阻值也可以买大点的，但是精度有损失。纯电阻电路是线性的，很简单。
...

知道的啊，我的板卡没有内阻，要外接电阻，到这个电阻对测量信号影响大吗

发自小木虫Android客户端

11楼2016-04-06 09:01:21

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

seu_dcmilan

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 45.6
红花: 1
帖子: 28
在线: 3.2小时
虫号: 4567061
注册: 2016-04-04
专业: 电力系统

引用回帖:

11楼: Originally posted by 木卓文 at 2016-04-06 09:01:21
知道的啊，我的板卡没有内阻，要外接电阻，到这个电阻对测量信号影响大吗
...

不试一下怎么知道呢。我的经验是，影响不大。

发自小木虫IOS客户端

12楼2016-04-06 13:24:05

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

木卓文

银虫 (小有名气)

应助: 0 (幼儿园)
金币: 1216
散金: 103
帖子: 73
在线: 10.1小时
虫号: 4096870
注册: 2015-09-23
专业: 信息处理方法与技术

引用回帖:

12楼: Originally posted by seu_dcmilan at 2016-04-06 13:24:05
不试一下怎么知道呢。我的经验是，影响不大。
...

好的，谢啦

发自小木虫Android客户端

13楼2016-04-06 14:47:47

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

seu_dcmilan

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 45.6
红花: 1
帖子: 28
在线: 3.2小时
虫号: 4567061
注册: 2016-04-04
专业: 电力系统

引用回帖:

13楼: Originally posted by 木卓文 at 2016-04-06 14:47:47
好的，谢啦
...

元件要可靠固定，严格防止短路，注意用电安全，别把自己电了。

发自小木虫IOS客户端

14楼2016-04-06 14:52:48

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

木卓文

银虫 (小有名气)

应助: 0 (幼儿园)
金币: 1216
散金: 103
帖子: 73
在线: 10.1小时
虫号: 4096870
注册: 2015-09-23
专业: 信息处理方法与技术

引用回帖:

14楼: Originally posted by seu_dcmilan at 2016-04-06 14:52:48
元件要可靠固定，严格防止短路，注意用电安全，别把自己电了。
...

那是

发自小木虫Android客户端

15楼2016-04-07 08:51:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

djxnh231

铁虫 (初入文坛)

应助: 0 (幼儿园)
金币: 22.9
帖子: 14
在线: 4.4小时
虫号: 4553170
注册: 2016-03-29
性别: GG
专业: 电能储存与节电技术

【答案】应助回帖

电流信号变为电压信号很简单就是接个电阻，这个电阻最好采用精密度比较高的。计算出电流信号范围，用你AD电压采样范围除以电流就是电阻值，

无

16楼2016-05-13 20:19:55

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

younghw

银虫 (初入文坛)

应助: 1 (幼儿园)
金币: 715.6
散金: 100
红花: 1
帖子: 25
在线: 11.9小时
虫号: 2139955
注册: 2012-11-21
性别: GG
专业: 自动化

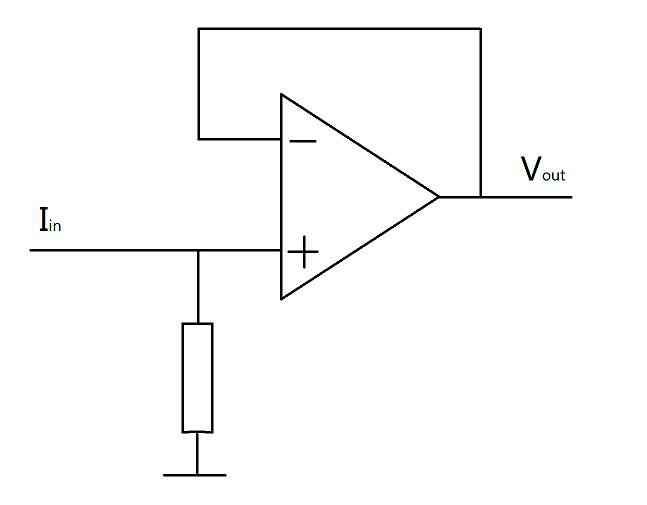

电流信号的采集

发自小木虫Android客户端

17楼2016-05-14 09:39:32

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

younghw

银虫 (初入文坛)

应助: 1 (幼儿园)
金币: 715.6
散金: 100
红花: 1
帖子: 25
在线: 11.9小时
虫号: 2139955
注册: 2012-11-21
性别: GG
专业: 自动化

你用这个电压跟随器的电路吧，选一个符合你要求的运放，如果电流有反向，就找一个双电源供电的。

发自小木虫Android客户端

18楼2016-05-14 09:41:06

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

木卓文

银虫 (小有名气)

应助: 0 (幼儿园)
金币: 1216
散金: 103
帖子: 73
在线: 10.1小时
虫号: 4096870
注册: 2015-09-23
专业: 信息处理方法与技术

多谢指教 @mchen_6431

发自小木虫Android客户端

19楼2016-05-14 16:46:03

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

hj521

铁杆木虫 (正式写手)

应助: 1 (幼儿园)
金币: 7610.3
帖子: 655
在线: 78小时
虫号: 555014
注册: 2008-05-08
性别: GG
专业: 信息处理方法与技术

做一个标准测量信号转换电路就可以啦

发自小木虫Android客户端

但求努力，莫问前程

20楼2016-05-14 21:56:49
