【答案】应助回帖

稀里糊涂是最高境界

11楼2016-03-26 22:03:28

yyhong0612

铁虫 (著名写手)

应助: 26 (小学生)
金币: 2089.1
散金: 650
红花: 6
帖子: 1224
在线: 127.8小时
虫号: 274703
注册: 2006-08-26
性别: GG
专业: 极端条件下使用的金属材料

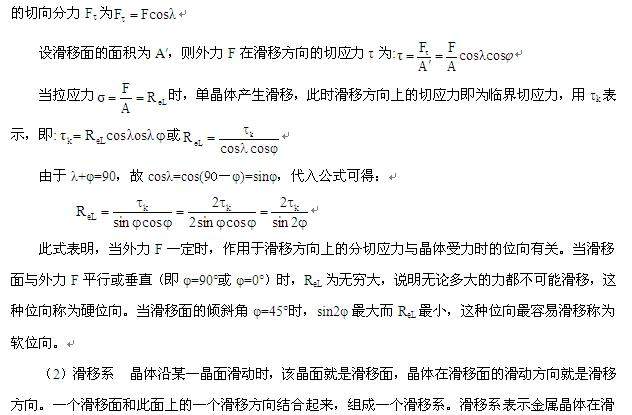

临界分切应力主要是针对单晶体而言的，单晶体的临界分切应力是个常数。多晶体的晶粒取向复杂，一般很少去探讨临界分切应力的，只是考虑屈服强度了。

发自小木虫Android客户端

金属材料相关研究领域

12楼2016-03-26 22:10:17

yyhong0612

铁虫 (著名写手)

应助: 26 (小学生)
金币: 2089.1
散金: 650
红花: 6
帖子: 1224
在线: 127.8小时
虫号: 274703
注册: 2006-08-26
性别: GG
专业: 极端条件下使用的金属材料

【答案】应助回帖

单晶体的屈服强度是变化的，而临界分切应力是恒定的。

发自小木虫Android客户端

金属材料相关研究领域

13楼2016-03-26 22:12:06

060792

金虫 (小有名气)

应助: 4 (幼儿园)
金币: 1101.3
散金: 99
红花: 3
帖子: 271
在线: 334.3小时
虫号: 1023523
注册: 2010-05-20
性别: GG
专业: 金属结构材料

引用回帖:

12楼: Originally posted by yyhong0612 at 2016-03-26 22:10:17
临界分切应力主要是针对单晶体而言的，单晶体的临界分切应力是个常数。多晶体的晶粒取向复杂，一般很少去探讨临界分切应力的，只是考虑屈服强度了。

嗯嗯，是这样的
如果我想判定哪类滑移优先开动，该如何去做判断呢？临界分切应力，施密特因子都该如何综合考虑？

14楼2016-03-27 00:33:54

yyhong0612

铁虫 (著名写手)

应助: 26 (小学生)
金币: 2089.1
散金: 650
红花: 6
帖子: 1224
在线: 127.8小时
虫号: 274703
注册: 2006-08-26
性别: GG
专业: 极端条件下使用的金属材料

【答案】应助回帖

引用回帖:

14楼: Originally posted by 060792 at 2016-03-27 00:33:54

嗯嗯，是这样的
如果我想判定哪类滑移优先开动，该如何去做判断呢？临界分切应力，施密特因子都该如何综合考虑？...

只能这样说，和拉力方向成45度角的晶粒内的滑移系优先开动。至于那个滑移系开动还是比较难的，一般的规律是，低温下体心立方的{112}<111>优先滑移系开动，室温和中温{110}<111>开动，高温下{123}<111>开动。

发自小木虫Android客户端

赞一下(2人)

金属材料相关研究领域

15楼2016-03-27 07:30:55

carnation121

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 2
帖子: 1
在线: 59分钟
虫号: 3248290
注册: 2014-06-01

【答案】应助回帖

引用回帖:

14楼: Originally posted by 060792 at 2016-03-27 00:33:54

嗯嗯，是这样的
如果我想判定哪类滑移优先开动，该如何去做判断呢？临界分切应力，施密特因子都该如何综合考虑？...

要比较单晶体中各滑移系开动时需要的屈服应力，最小的将优先滑移。见附件例题。

» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : 滑移系开动.gif

2016-10-18 21:14:06, 40.7 K

16楼2016-10-18 21:15:10
