查看: 3374  |  回复: 52
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

德群

新虫 (小有名气)
送红花一朵
引用回帖:
10楼: Originally posted by shgao20 at 2016-03-19 07:56:03
没有时间试算你的命令流，简单说几个问题：
  1  SOLVE 应该放到循环里面，才能每一个 k 都进行求解。SOLVE 放在循环之外，只是在 k=240 时求解了一次。
  2  在执行 BF 命令后，求解之前，应该加一句：  allsel, ...

大神，您说的材料2的左右节点赋予了相同的温度，这个意思是，材料2和材料1相接处的面上的节点全部定义成为了T_wendu（240） 是这个意思么？其实我就是想做一个水随温度变化的情况下，混凝土的温度变化情况，我现在做的思路正确么，求大神指导
赞一下 回复此楼
11楼2016-03-19 08:53:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

德群

新虫 (小有名气)
引用回帖:
10楼: Originally posted by shgao20 at 2016-03-19 07:56:03
没有时间试算你的命令流，简单说几个问题：
  1  SOLVE 应该放到循环里面，才能每一个 k 都进行求解。SOLVE 放在循环之外，只是在 k=240 时求解了一次。
  2  在执行 BF 命令后，求解之前，应该加一句：  allsel, ...

还有大神，为什么我算出来的type2的温度一直固定在10度就是我最开始设定的那个温度啊

发自小木虫Android客户端
赞一下 回复此楼
12楼2016-03-19 09:23:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
你的新命令流进行过计算吗？能计算到底吗？中间出现过警告或错误吗？
  如果没有警告和错误，计算到底了，你可以到常用后处理，点击 Results Summary，看一下有几个结果组。如果只有一个结果组，就说明后面的 solve 并没有执行，还是第一个载荷步的结果，当然 MAT 2 (不是 TYPE 2) 的温度是 10 度。
  如果有多个结果组，请你把第一个和最后一个结果组的温度结果云图发上来看看。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

德群
13楼2016-03-20 08:35:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

德群

新虫 (小有名气)
送红花一朵
引用回帖:
13楼: Originally posted by shgao20 at 2016-03-20 08:35:28
你的新命令流进行过计算吗？能计算到底吗？中间出现过警告或错误吗？
  如果没有警告和错误，计算到底了，你可以到常用后处理，点击 Results Summary，看一下有几个结果组。如果只有一个结果组，就说明后面的 solv ...

大神，我现在做的是外界温度变化作用下混凝土温度变化的情况，命令流有两个warning
*** WARNING ***
There are no active degrees of freedom.  （这个出现在做稳态分析的时候，应该是我没把温度场删下去）
*** WARNING ***
When using the DDELE command with a first order system in a transient  (especially following a ramp change), the backward Euler method (TINTP,,,,1.0) usually gives more stable and accurate results.
（这个是出现在瞬态分析的时候，这个warning导致了我后面type即水的温度无法随时间变化，稳定在最初设定的温度上。
大神，能再麻烦您看看我这个改怎么弄好，谢谢您！
命令流如下
FINISH
/FILNAME,YICIXUNHUAN
/CLEAR
/PREP7
ET,1,SOLID70
MP,KXX,1,1.8
MP,KYY,1,1.8
MP,KZZ,1,1.8
MP,DENS,1,2400
MP,C,1,950
MP,KXX,2,0.61
MP,KYY,2,0.61
MP,KZZ,2,0.61
MP,DENS,2,996
MP,C,2,4185
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
BLOCK,0,200E-3,0,200E-3,0,600E-3
WPAVE,0,0,400E-3
CSYS,4
VSBW,ALL
WPCSYS,-1,0

WPROTA,0,-90,0
WPAVE,0,0,50E-3
CSYS,4
VSBW,ALL
WPAVE,0,0,100E-3
CSYS,4
VSBW,ALL
WPCSYS,-1,0

WPROTA,0,0,90
WPAVE,0,0,50E-3
CSYS,4
VSBW,ALL
WPAVE,0,0,100E-3
CSYS,4
VSBW,ALL
WPCSYS,-1,0

ALLSEL,ALL
VSEL,S,LOC,Z,0,400E-3
VSEL,R,LOC,X,50E-3,150E-3
VSEL,R,LOC,Y,50E-3,150E-3
VATT,1,,1
ALLSEL,ALL
VSEL,U,MAT,,1,1,1
VATT,2,,1

ALLSEL,ALL
lesize,all,,,10
ALLSEL,ALL
MSHKEY,1
VMESH,ALL
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
/SOLU
ALLSEL,ALL
VSEL,S,MAT,,1
NSLV,S,1
D,ALL,TEMP,20
ALLSEL,ALL
VSEL,S,MAT,,2
NSLV,S,1
D,ALL,TEMP,15
ALLSEL,ALL
ANTYPE,TRANS
TIMINT,OFF
TIME,0.01
DELTIM,0.01
SOLVE

*DIM,T_WENDU,ARRAY,240,1
*DO,k,1,240,1
*SET,T_WENDU(k),10*SIN(0.0262*k)
*ENDDO

*DO,k,1,240,1
TIME,k
TIMINT,ON
AUTOTS,ON
KBC,1
DELTIM,13,2,50
ALLSEL,ALL
DDELE,ALL,TEMP                               ！出现warning！！！！
ALLSEL,ALL
VSEL,S,MAT,,2
NSLV,S,1
BF,ALL,TEMP,%T_WENDU(k)%
ALLSEL,ALL
BF,18643,TEMP,%T_WENDU(k)%
BF,18561,TEMP,%T_WENDU(k)%
BF,18724,TEMP,%T_WENDU(k)%
BF,18643,TEMP,%T_WENDU(k)%
BF,18805,TEMP,%T_WENDU(k)%
OUTRESM,ALL,1
SOLVE
*ENDDO
赞一下 回复此楼
14楼2016-03-20 16:39:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
那两个警告是可以忽略的。
  还是上次的建议：如果你确实得到了多组结果的话，请把第一组和最后一组结果的云图发上来看看。
赞一下 回复此楼
15楼2016-03-21 07:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

德群

新虫 (小有名气)
引用回帖:
15楼: Originally posted by shgao20 at 2016-03-21 07:04:08
那两个警告是可以忽略的。
  还是上次的建议：如果你确实得到了多组结果的话，请把第一组和最后一组结果的云图发上来看看。

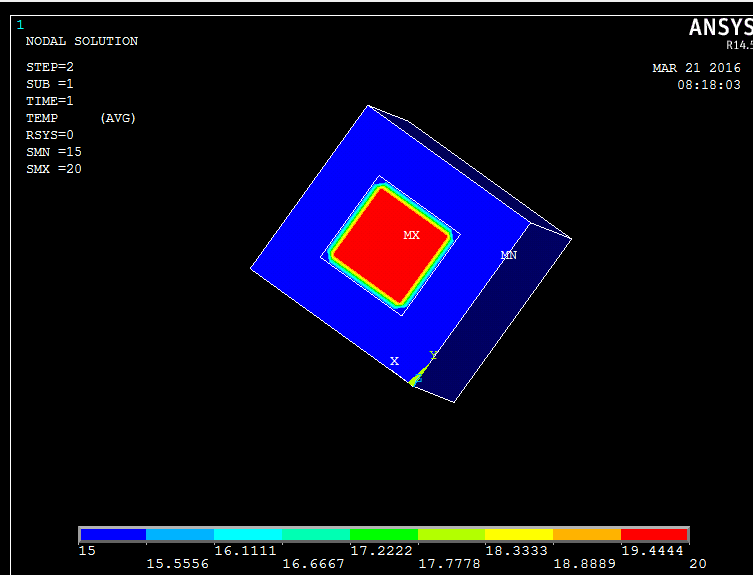

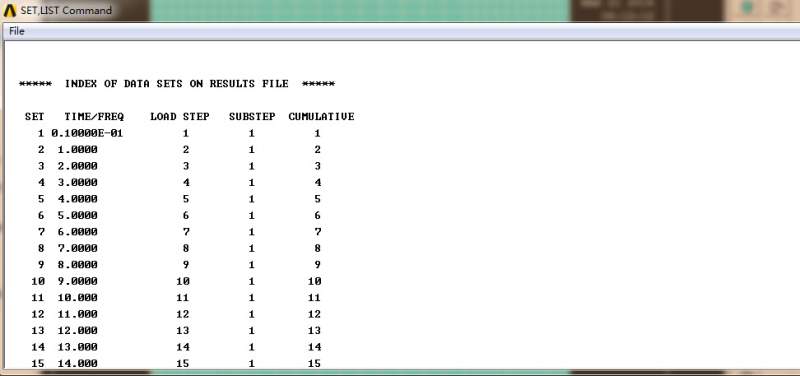

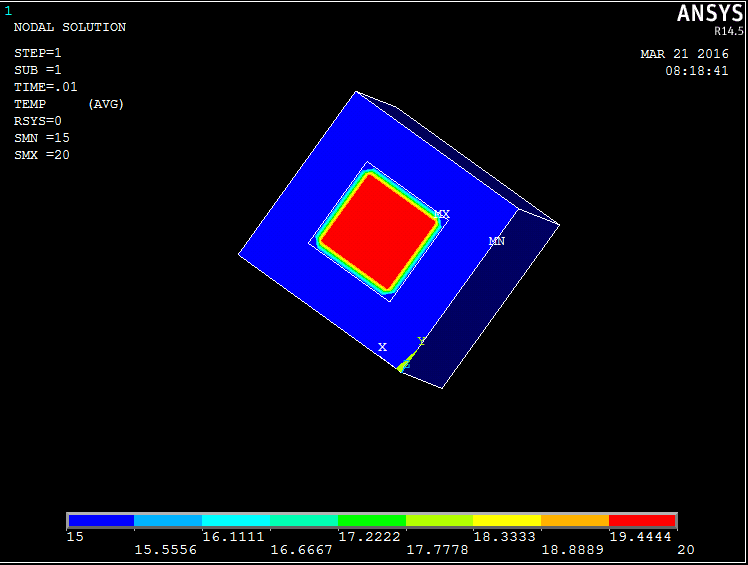

大神，还要麻烦您给我看一下，还是有问题，水的温度一直固定在15度就是我最初给他设定的温度上
ANSYS 热分析中外界环境温度随时间变化如何求解


ANSYS 热分析中外界环境温度随时间变化如何求解-1


ANSYS 热分析中外界环境温度随时间变化如何求解-2


ANSYS 热分析中外界环境温度随时间变化如何求解-3


ANSYS 热分析中外界环境温度随时间变化如何求解-4
赞一下 回复此楼
16楼2016-03-21 08:35:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)
找找table加载方面的资料，应该问题出在table的用法上了。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

德群
知其然，知其所以然。
17楼2016-03-22 16:27:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

德群

新虫 (小有名气)
送红花一朵
引用回帖:
17楼: Originally posted by mygt_hit at 2016-03-22 16:27:13
找找table加载方面的资料，应该问题出在table的用法上了。

大神，根据您说的，我把dim命令都去了，就只是设定time,180然后在运行，外界温度还是固定在15度，能麻烦您再看一下么

发自小木虫Android客户端
赞一下 回复此楼
18楼2016-03-22 16:59:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)
引用回帖:
18楼: Originally posted by 德群 at 2016-03-22 16:59:25
大神，根据您说的，我把dim命令都去了，就只是设定time,180然后在运行，外界温度还是固定在15度，能麻烦您再看一下么
...

还是table用法上的问题，但是具体怎么用我也不太清楚。
BF加温度时，应该引用table的名，而不是把table当数组来用。而且*DIM定义talbe也有问题，应该是*DIM,T_WENDU,TABLE,240,1
可以试试BF直接加具体数值的温度，看能否加的上。
赞一下(2人) 回复此楼
知其然，知其所以然。
19楼2016-03-22 19:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

德群

新虫 (小有名气)
引用回帖:
19楼: Originally posted by mygt_hit at 2016-03-22 19:00:43
还是table用法上的问题，但是具体怎么用我也不太清楚。
BF加温度时，应该引用table的名，而不是把table当数组来用。而且*DIM定义talbe也有问题，应该是*DIM,T_WENDU,TABLE,240,1
可以试试BF直接加具体数值的温度 ...

大神，我按照你的方法从新改了下命令流
如下
/FINISH
/FILNAME,YICIXUNHUAN
/CLEAR
/PREP7
ET,1,SOLID70
MP,KXX,1,1.8
MP,KYY,1,1.8
MP,KZZ,1,1.8
MP,DENS,1,2400
MP,C,1,950
MP,KXX,2,0.61
MP,KYY,2,0.61
MP,KZZ,2,0.61
MP,DENS,2,996
MP,C,2,4185
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
BLOCK,0,200E-3,0,200E-3,0,600E-3
WPAVE,0,0,400E-3
CSYS,4
VSBW,ALL
WPCSYS,-1,0

WPROTA,0,-90,0
WPAVE,0,0,50E-3
CSYS,4
VSBW,ALL
WPAVE,0,0,100E-3
CSYS,4
VSBW,ALL
WPCSYS,-1,0

WPROTA,0,0,90
WPAVE,0,0,50E-3
CSYS,4
VSBW,ALL
WPAVE,0,0,100E-3
CSYS,4
VSBW,ALL
WPCSYS,-1,0

ALLSEL,ALL
VSEL,S,LOC,Z,0,400E-3
VSEL,R,LOC,X,50E-3,150E-3
VSEL,R,LOC,Y,50E-3,150E-3
VATT,1,,1
ALLSEL,ALL
VSEL,U,MAT,,1,1,1
VATT,2,,1

ALLSEL,ALL
lesize,all,,,10
ALLSEL,ALL
MSHKEY,1
VMESH,ALL
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
/SOLU
ALLSEL,ALL
VSEL,S,MAT,,1
NSLV,S,1
D,ALL,TEMP,20
ALLSEL,ALL
VSEL,S,MAT,,2
NSLV,S,1
D,ALL,TEMP,15
ALLSEL,ALL
ANTYPE,TRANS
TIMINT,OFF
TIME,0.01
DELTIM,0.01
SOLVE

TIME,180
TIMINT,ON
AUTOTS,ON
KBC,1
DELTIM,13,2,50
ALLSEL,ALL
DDELE,ALL,TEMP
ALLSEL,ALL
VSEL,S,MAT,,2
NSLV,S,1
BF,ALL,TEMP,5*SIN(180*0.262)
ALLSEL,ALL
BF,18643,TEMP,5*SIN(180*0.262)
BF,18561,TEMP,5*SIN(180*0.262)
BF,18724,TEMP,5*SIN(180*0.262)
BF,18643,TEMP,5*SIN(180*0.262)
BF,18805,TEMP,5*SIN(180*0.262)，
OUTRESM,ALL,1
SOLVE
*ENDDO
赞一下 回复此楼
20楼2016-03-22 19:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
