ningxuanming

木虫 (小有名气)

引用回帖:
10楼: Originally posted by mxwq at 2016-02-29 12:30:28
变黄是因为你的第一个数据特征点对应的刚度与材料的弹性模量不一致…多线性材料都要求第一个特征点转换的刚度与设置的弹性模量一致…

我的第一个数据特征点输入的应变是0.00049 m/m,应力是105.85MPa ,
105.85/0.00049=216020.4082
我的弹性模量设置的是2.16e5MPa  ,第一个数据特征点数据应该是正确的呀!
您帮我看看是不是我弹性模量的设置方式不对?我是选择了材料库toolbox内的Linear Elastic >Isotropic Elastic 设置弹性模量和泊松比。和Plasticity>multilinear isotropic Hardening 输入材料各个应力应变曲线的数据。
11楼2016-02-29 13:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

焚琴煮鹤

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ningxuanming: 金币+30, ★★★★★最佳答案, 。 2016-03-01 16:06:06
引用回帖:
7楼: Originally posted by ningxuanming at 2016-02-29 11:02:56
能再说得详细点吗?如果第一项的应变输入0那应力也该输入0,但是两个都输入0时应力那一格又变成黄色的了。
...

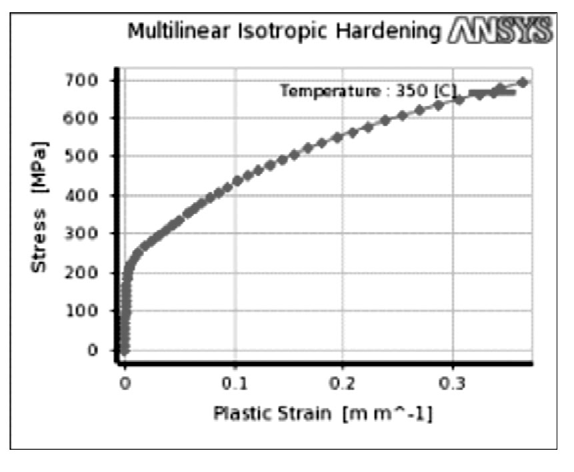

应变是0的时候你可以把应力输入一个很小的数值,不影响的。如果你要输入完整的应力应变曲线的话,前面的弹性部分也要输入。
ANSYS workbench 多线性材料模型数据表格数据输入

12楼2016-03-01 09:42:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ningxuanming

木虫 (小有名气)

引用回帖:
12楼: Originally posted by 焚琴煮鹤 at 2016-03-01 09:42:50
应变是0的时候你可以把应力输入一个很小的数值,不影响的。如果你要输入完整的应力应变曲线的话,前面的弹性部分也要输入。

...

我明白了!谢谢你!
13楼2016-03-01 16:05:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S1nTom

银虫 (小有名气)

你这个数据组第一项应该是对应屈服点的应力,所以塑性应变必须为0

» 本帖已获得的红花(最新10朵)

14楼2016-03-01 19:00:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ningxuanming

木虫 (小有名气)

送红花一朵
引用回帖:
14楼: Originally posted by S1nTom at 2016-03-01 19:00:17
你这个数据组第一项应该是对应屈服点的应力,所以塑性应变必须为0

终于明白了,这里输的只是塑性的应力和应变,太谢谢了,不是你告诉我是想不到这儿的。金币也送全给了,送你朵红花吧!
15楼2016-03-01 21:21:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S1nTom

银虫 (小有名气)

引用回帖:
15楼: Originally posted by ningxuanming at 2016-03-01 21:21:29
终于明白了,这里输的只是塑性的应力和应变,太谢谢了,不是你告诉我是想不到这儿的。金币也送全给了,送你朵红花吧!...

不用客气哦,我最经也在学着做简单试件的弹塑性分析,有的东西可以相互交流下
16楼2016-03-01 21:26:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ningxuanming

木虫 (小有名气)

引用回帖:
16楼: Originally posted by S1nTom at 2016-03-01 21:26:57
不用客气哦,我最经也在学着做简单试件的弹塑性分析,有的东西可以相互交流下...

嗯嗯,好的
17楼2016-03-01 22:42:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cpwpeng

金虫 (小有名气)

引用回帖:
3楼: Originally posted by ningxuanming at 2016-02-28 10:51:20
截图不清晰重新截的图



...

楼主,想问下这么多数据是在workbench中手动输入的嚒?能不能从外部将文件导入生成这些数据啊,比如comsol可以导入文件可以直接在对应的表格中生成相应的数据。谢谢
18楼2018-03-16 09:55:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llj0825

禁虫 (初入文坛)

本帖内容被屏蔽

19楼2018-06-13 10:51:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浪潮zz

新虫 (小有名气)

引用回帖:
16楼: Originally posted by S1nTom at 2016-03-01 21:26:57
不用客气哦,我最经也在学着做简单试件的弹塑性分析,有的东西可以相互交流下...

你好 我想请问一下 为什么我输入的应力应变曲线 后面是黄色的
20楼2019-11-22 16:21:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
