Fluent模拟蒸汽发生器换热管单元
领取红包 (小木虫手机app专属红包)

扫一扫,下载小木虫客户端

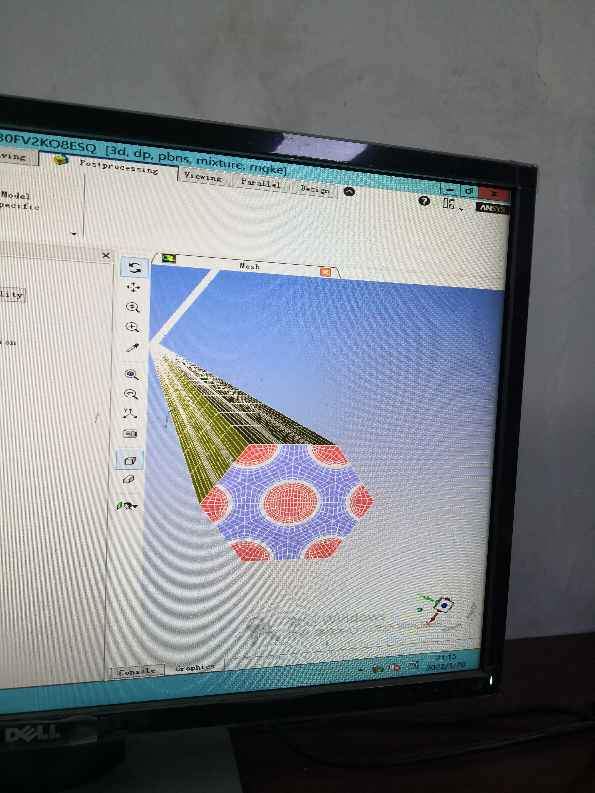

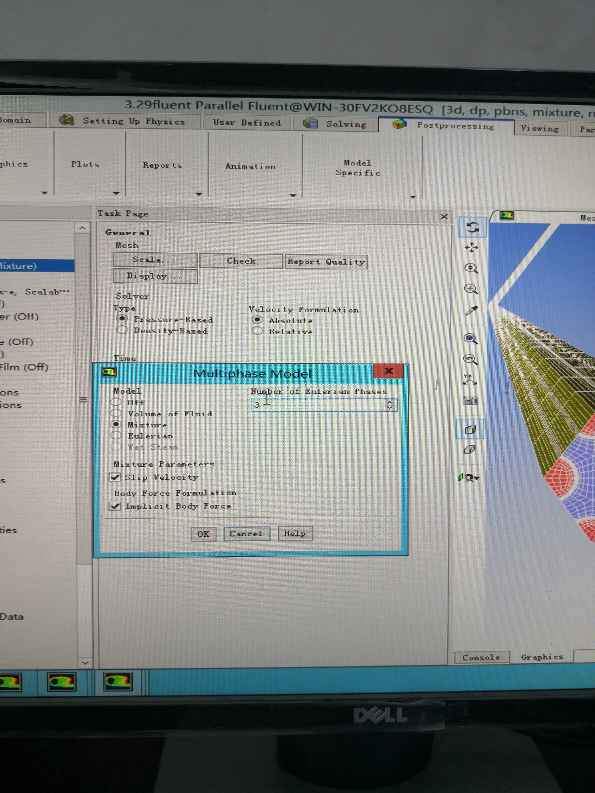

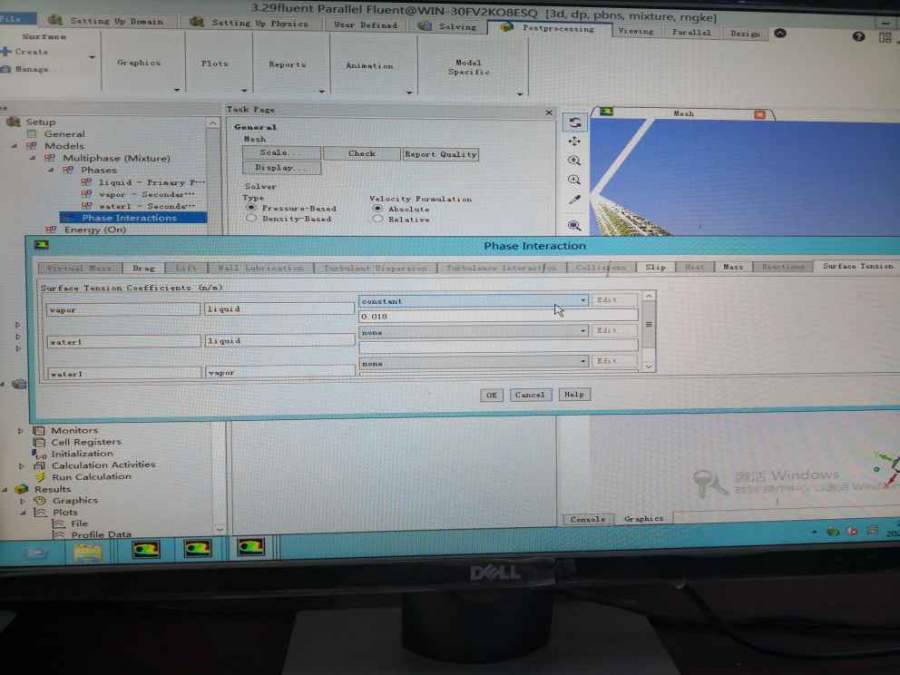

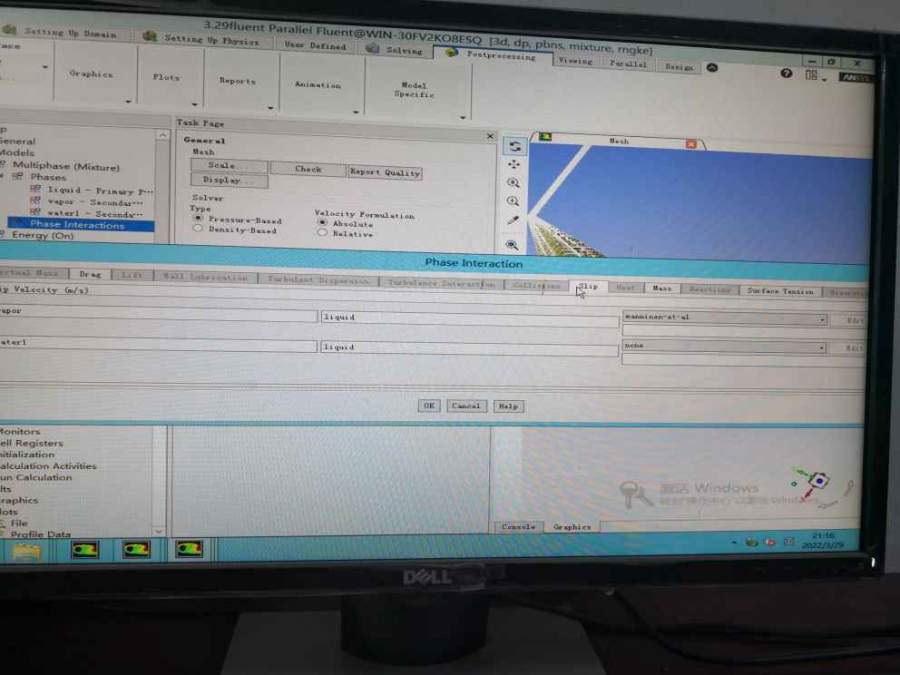

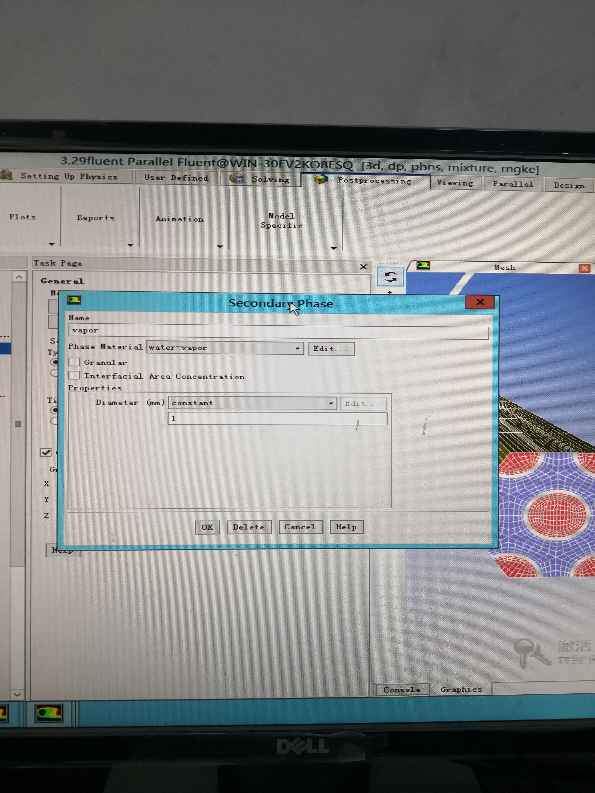

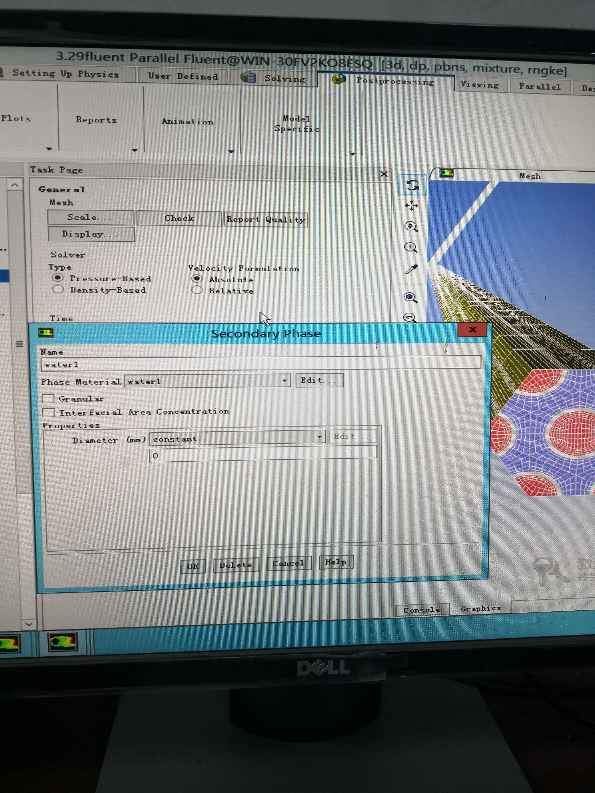

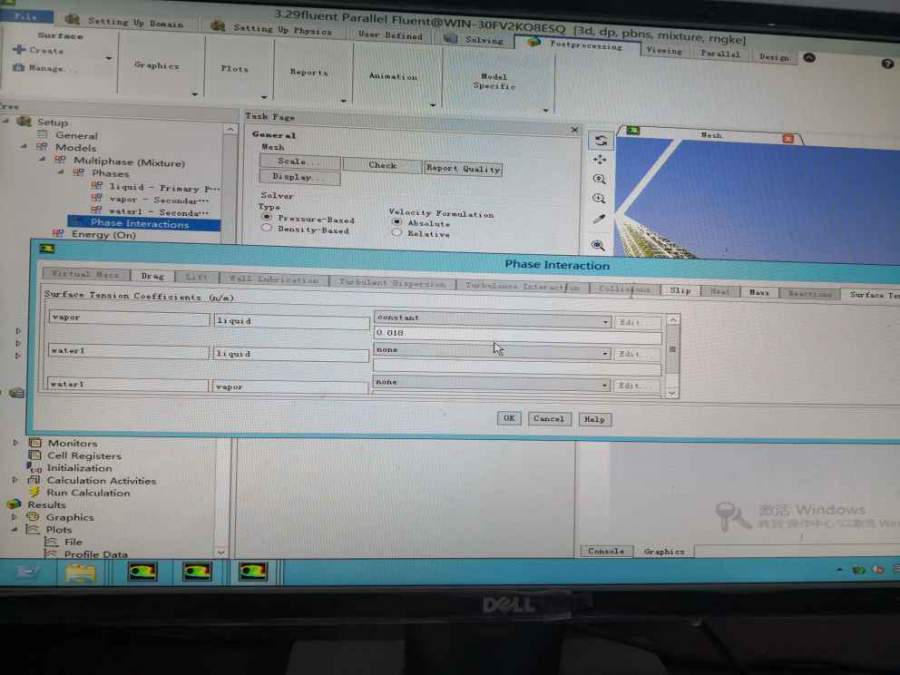

我现在有一个模型,管内走热水,单相;管外走冷水有相变两相流。在 Fluent 计算的时候,我现在的处理方法是选择多相流模型,然后选择3相。前两相设置为水和水蒸气,第三相为管内热水。相变反应选择前两项,进出口边界条件设置的时候,管外热水流量为0;管内水和水蒸气流量为0。

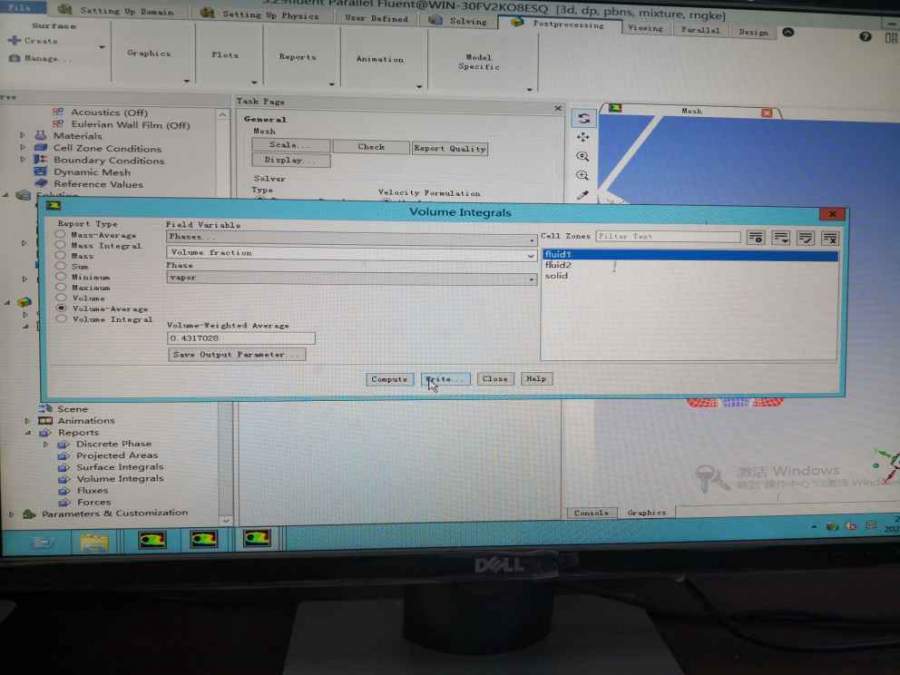

在算了1600多步以后就收敛了,但是在提取结果时发现,管内出口管内热水的体积占比为0.3,管外水的占比0.2,管外蒸汽占比0.5。本来应该是管内不发生相变,管外发生相变。结果在管内流体域水发生了相变,管外却没有发生相变这是为啥?
希望版上大神不吝赐教,谢谢!

Fluent模拟蒸汽发生器换热管单元


Fluent模拟蒸汽发生器换热管单元-1


Fluent模拟蒸汽发生器换热管单元-2


Fluent模拟蒸汽发生器换热管单元-3


Fluent模拟蒸汽发生器换热管单元-4


Fluent模拟蒸汽发生器换热管单元-5


Fluent模拟蒸汽发生器换热管单元-6


Fluent模拟蒸汽发生器换热管单元-7


Fluent模拟蒸汽发生器换热管单元-8


Fluent模拟蒸汽发生器换热管单元-9


Fluent模拟蒸汽发生器换热管单元-10


Fluent模拟蒸汽发生器换热管单元-11


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ヾ非鱼

新虫 (初入文坛)



小木虫: 金币+0.5, 给个红包,谢谢回帖
请问问题解决了吗

发自小木虫Android客户端
19楼2022-05-13 15:14:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xqkg9936

新虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖

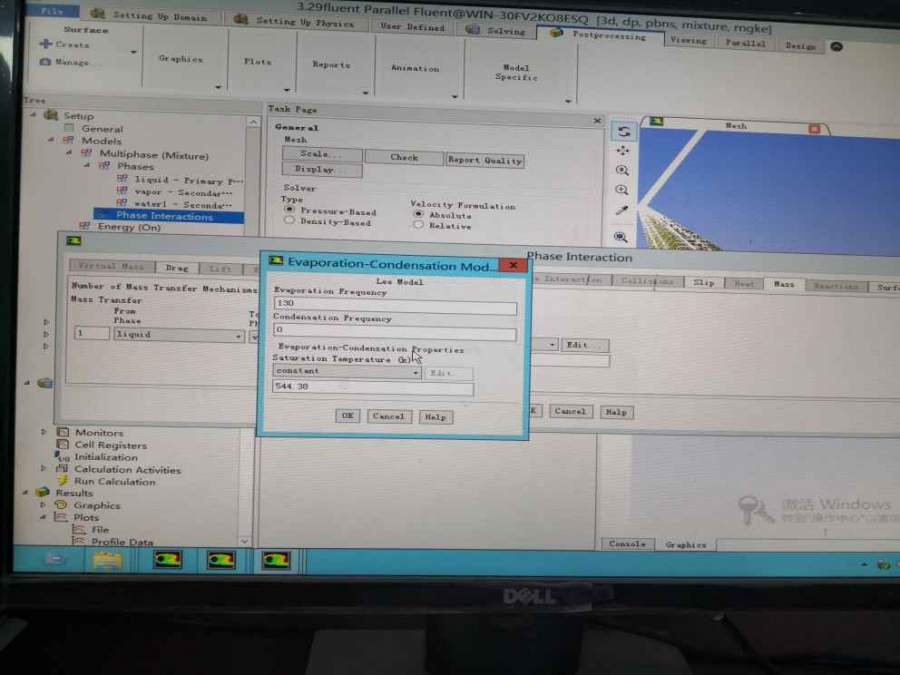

蒸发因子这么高 130

发自小木虫IOS客户端
20楼2022-05-27 14:15:14
