《桥梁上部结构装配式施工工法及解析》
|
||
|

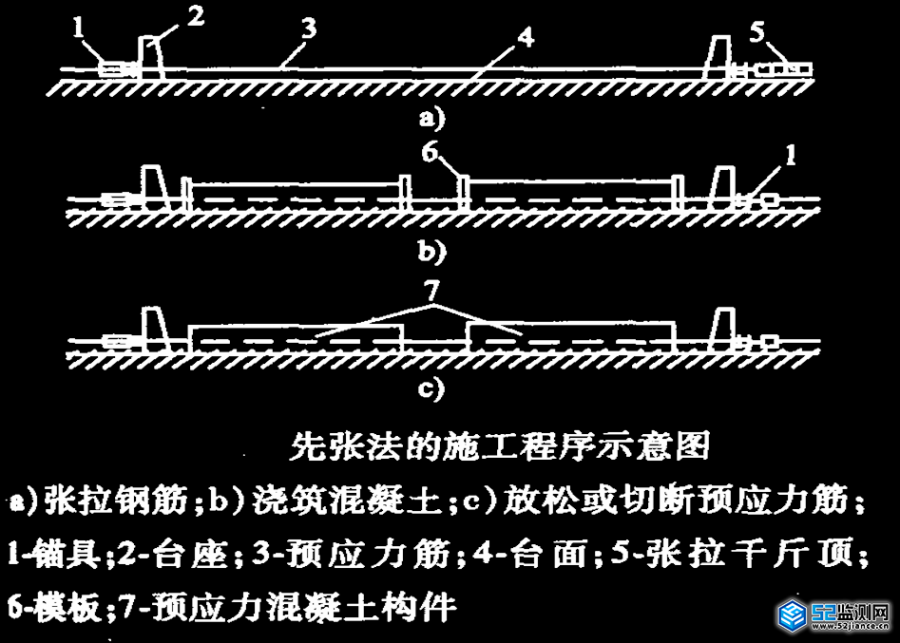

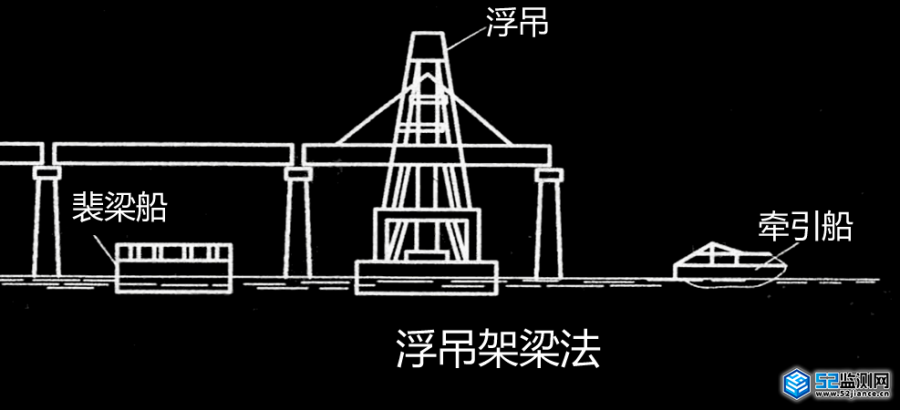

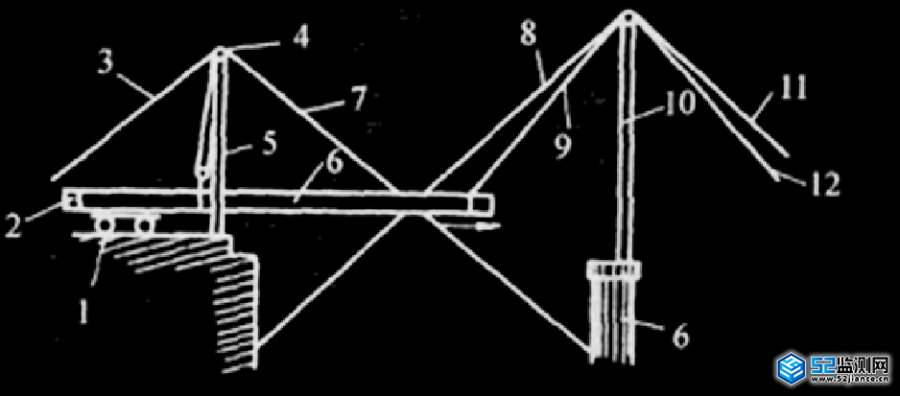

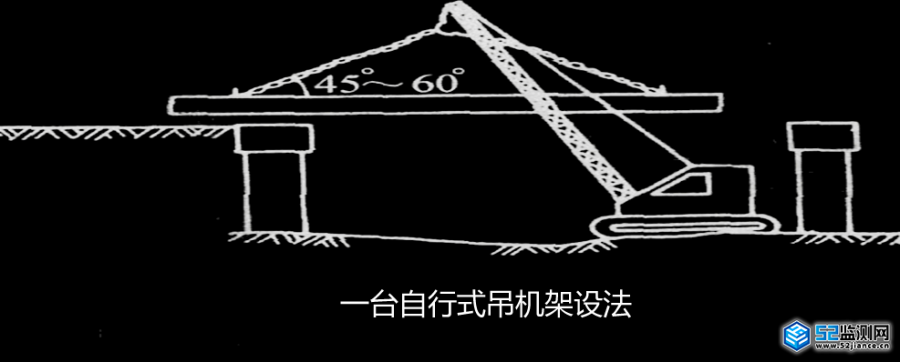

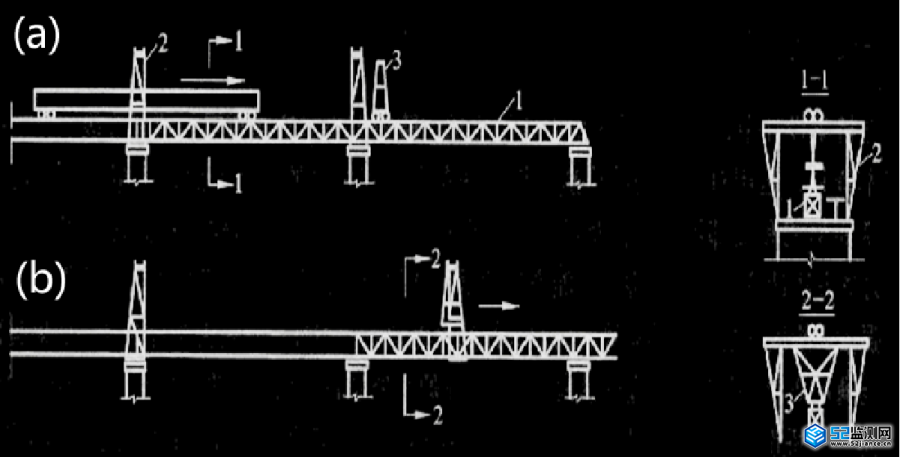

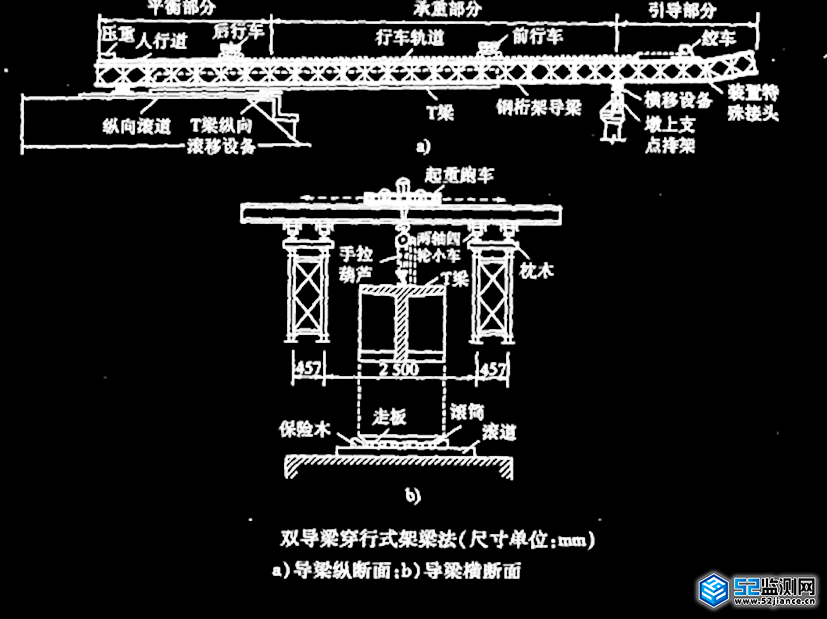

《桥梁上部结构装配式施工工法及解析》 一、先张法预制梁板 (一) 先张法预制梁板工序 143411w6c2cc19tws12wrt.png 143456wzy76yyrlr38gkqz.png 1．按预制需要，整平场地，完善排水系统，统筹规划混凝土的供应及水电管路的布设安装。 2．根据梁的尺寸、数量、工期确定预制台座的长度、数量、尺寸，台座应坚固、平整、不沉陷，表面压光。 3．承力台座由混凝土筑成，应有足够的强度、刚度和稳定性，钢横梁受力后，挠度不能大于2mm。 4．多根钢筋同时张拉时，其初应力要保持一致，活动横梁始终和固定横梁保持平行。 6．将预应力筋(钢绞线)按计算长度切割，在失效段套上塑料管，放在台座上，线两端穿过定位钢板，卡上锚具，用液压千斤顶单束张拉，先张拉中间束，再向两边对称张拉 7．按技术规范或设计图纸规定的张拉强度进行张拉，一般为0～初应力～1．05σcon(持荷2min)～σcon(锚固)。如端横梁刚度大，每根梁可采用同一张拉值。 8．用龙门吊机吊运混凝土，先浇底板并振实，振捣时注意不得触及钢绞线，当底板浇至设计标高，将经检查合格的充气胶囊安装就位，用定位箍筋与外模联系，上下左右加以固定，防止上浮，同时绑扎面板钢筋，然后对称、均匀地浇胶囊两侧混凝土，从混凝土开始浇筑到胶囊放气时为止，其充气压力要始终保持稳定，最后浇筑面板混凝土，振平后，表面作拉毛处理。 9．混凝土浇完6～8h，将胶囊放气抽走，洗净灰浆以备再用。 10．混凝土达到规定强度时开始放张，放张时宜对称、同步。可采用砂箱法或千斤顶法，分数次完成。用砂箱法时，放砂速度要均匀一致。 (二)先张法预应力筋的张拉操作时的施工要点 1．张拉钢筋时，为保证施工安全，应在超张拉放张至0．9σcon时安装模板、普通钢筋及预埋件等。 2．张拉时，同一构件内预应力钢丝、钢绞线的断丝数量不得超过1％，同时对于预应力钢筋不允许断筋。 3．台座两端应设置防护措施。张拉时，沿台座长度方向每隔4～5m应放一防护架。工作人员不得站在台座两端或进入台座。 4．当预应力钢筋张拉到控制张拉力后，宜停2～3min再打紧夹具或拧紧螺母，此时，操作人员应站在侧面 二、预制梁(板)的吊装 (一)概述 1．构件应按吊装次序、方向水平分层堆放，标志向外，板梁平放，一般不宜超过三层，要逐层支撑牢固，层与层间要以垫木隔开，相邻构件间要留出适当宽度的通道。 (二)吊装方法 1．自行式吊机架设法： 即直接用吊车将运来桥孔的梁板吊放到安装位置上。适用条件：平坦无水桥孔的中小跨径预制梁板安装。 (1)一台吊机架设法：吊装应注意起吊绳与梁面的夹角不能太小，一般以45°～60°为宜，否则，应使用扁担梁。 144218ui8iai6zmzoxp0pv.png (2)两台吊机架设法 2、简易型钢导梁架设法： 适用条件：地面有水，孔数较多的中小跨径预制梁板安装。 144315jn79yolo7oomngo9.png 简易型钢导梁纵向移动 1.平车；2.牵引绳至2号绞车；3、7、8、11、风缆； 4.索引绳至3号绞车；5.木门架；3.导梁；9.牵引钢丝绳 ； 10.人字扒杆；12.索引绳至1号绞车 3．联合架桥机架设法： 采用钢导梁配合墩顶龙门、托架等完成预制梁的安装。在导梁上铺设钢轨，托架通过钢轨托运龙门吊机在墩顶就位，系好缆风绳，将预制梁装上平车运到桥孔导梁上，利用两个龙门吊装就位或完成横移，接着导梁前伸，用龙门将未吊装好的梁吊装就位，托架托运龙门吊机前移，用同样程序吊装下孔。 该法的特点是不受桥下支架、洪水威胁，架设过程中不影响桥下通车、通航。预制梁的纵移、横移、起吊、就位都比较方便，便于施工单位自行制造。缺点是架设设备用钢材较多，设备组件多，操作相对复杂一些。 适用条件：孔数较多的中型梁板吊装。 144412l080c0cddd1do8c8.png 联合架桥机架梁 1-钢导梁；2-门式吊车；3-托架（运送门式吊车） 4.双导梁架桥机架设法： 本法具备了联合架桥机的一切优点，并且不需要托架及墩顶龙门，整机性能好，设备更简洁，便于操作，使用更方便。 适用条件：孔数较多的重型梁吊装。 144609by211am8ffkyn3ky.png 5．跨墩龙门架架设法： 预制梁由轨道平车或者平板拖车运至桥孔一侧，用两台同步运行的跨墩龙门吊将梁吊起再横移到设计位置落梁就位。 此法的特点是桥跨较少时，架设速度快，架设时不需要特别复杂的技术工艺，作业人员用得也较少。缺点是桥下地形条件要求较高，当桥墩较高时稳定性较差。 适用条件：无水或浅水河滩，地形相对平坦，孔数较多的中型梁板安装。 144630f69gaabvjawza6dm.png 6．浮运、浮吊架梁： 将预制梁用各种方法移装到浮船上，浮运到架设孔以后就位安装。 此法要求河流须有适当的水深，以浮运预制梁时不搁浅为准。 144710zvhhq83evjvma8i8.png 三、后张法预制梁板 (一)后张法预制梁板工序 1.根据预制梁的尺寸、数量、工期，确定预制台座的数量、尺寸，台座用表面压光的梁(板)筑成，应坚固不沉陷，确保底模沉降≤2mm，台座上铺钢板底模或用角钢镶边代作底模。当预制梁跨大于20m时，要按规定设置反拱。 144743ef5rp64os0fep4ff.png 2.根据施工需要及设备条件，选用塔吊或跨梁龙门吊作吊运工具，并铺设其行走轨道。 144843lhvqqcg90zimtnuh.png 3．用龙门吊机将钢筋骨架吊装入模，绑扎隔板钢筋，埋设预埋件，在孔道两端及最低处设置压浆孔，在最高处设排气孔，安设锚垫板后，先安装端模，再安装涂有脱模剂的钢侧模，统一紧固调整和必要的支撑后交验。 4．将质量合格的梁(板)用梁(板)拌合车运输，卸人吊斗，由龙门吊从梁的一端向另一端，水平分层，先下部捣实后再腹板、翼板，浇至接近另一端时改从另一端向相反方向顺序下料，在距梁端3～4m处浇筑合龙，一次整体浇筑成型。梁体梁(板)数量较大时，采用斜向分段，水平分层方法连续浇筑。 5．梁(板)的振捣以紧固安装在侧模上的附着式为主，插入式振捣器为辅 6．张拉使用的张拉机及油泵、锚、夹具必须符合设计要求，并配套使用，配套定期校验，以准确标定张拉力与压力表读数间的关系曲线。 7．预应力筋张拉后，将孔道冲洗干净，吹除积水，尽早压注水泥浆，水泥浆的强度、稠度、水灰比、泌水率、膨胀剂掺量等必须符合设计或规范规定。 8．压浆使用压浆泵从梁最低点开始，在梁两端压浆孔各压浆一次，直至规定稠度的水泥浆充满整个孔道为止。 9．用龙门吊机将梁适用移运至存放场。 (二)后张法张拉时的施工要点 1．对力筋施加预应力之前，应对构件进行检查，外观尺寸应符合质量标准要求。张拉时，构件混凝土强度应符合设计要求；设计无要求时，不应低于设计强度等级值的75％。当块体拼装构件的竖缝采用砂浆接缝时，砂浆强度不低于15mpa。 2．对预留孔道应用通孔器或压气、压水等方法进行检查。端部预埋铁板与锚具和垫板接触处的焊渣、毛刺、混凝土残渣等应清除干净。当采用先穿束的方法时用压气、压水较好。 3．预应力筋张拉端的设置应符合设计要求，当设计无具体要求时，应符合：对于曲线预应力筋或长度大于等于25m的直线预应力筋，宜在两端张拉；对长度小于25m的直线预应力筋，可在一端张拉；曲线配筋的精轧螺纹钢筋应在两端张拉，直线配筋的精轧螺纹钢筋可在一端张拉；当同一截面中有多束一端张拉的预应力筋时，张拉端宜分别设置于构件的两端。预应力筋采用两端张拉时，可先在一端张拉锚固后，再在另一端补足预应力值进行锚固。 4．预应力筋在张拉控制应力达到稳定后方可锚固。预应力筋锚固后的外露长度不宜小于300mm，锚具应用封端混凝土保护，当需长期外露时，应采取防止锈蚀的措施。一般情况下，锚固完毕并经检验合格后即可切割端头多余的预应力筋，严禁用电弧焊切割，强调用砂轮机切割。一般防锈措施为砂浆封堵。 5．压浆用水泥浆的强度应符合设计规定，设计无具体规定时，应不低于30mpa。对截面较大的孔道，水泥浆中可掺人适量的细砂。 6．压浆时，对曲线孔道和竖向孔道应从最低点的压浆孔压入，由最高点的排气孔排气和泌水。压浆顺序宜先压注下层孔道。 7．压浆应缓慢、均匀地进行，不得中断，并应将所有最高点的排气孔依次一一放开和关闭，使孔道内排气通畅。较集中和邻近的孔道，宜尽量先连续压浆完成，不能连续压浆时，后压浆的孔道应在压浆前用压力水冲洗通畅。 8．对掺加外加剂秘水率较小的水泥浆，通过试验证明能达到孔道内饱满时，可采用一次压浆的方法；不掺外加剂的水泥浆，可采用二次压浆法，两次压浆的间隔时间宜为30～45min. 9．压浆应使用活塞式压浆泵，不得使用压缩空气。压浆的最大压力宜为0．5～0．7mpa当孔道较长或采用一次压浆时，最大压力宜为1．0mpa。梁体竖向预应力筋孔道的压浆最大压力可控制在0．3～0．4mpa。压浆应达到孔道另一端饱满和出浆，并应达到排气孔排出与规定稠度相同的水泥浆为止。为保证管道中充满灰浆，关闭出浆口后，应保持不小于0．5mpa的一个稳压期，该稳压期不宜少于2min。 10．压浆后应从检查孔抽查压浆的密实情况，如有不实，应及时处理和纠正。压浆时，每一工作班应留取不少于3组的70．7 mm×70．7mm×70．7mm立方体试件，标准养护28d,检查其抗压强度，作为评定水泥浆质量的依据。 11．对需封锚的锚具，压浆后应先将其周围冲洗干净并对梁端混凝土凿毛，然后设置钢筋网浇筑封锚混凝土。封锚混凝土的强度应符合设计规定，一般不宜低于构件混凝土强度等级值的80％。必须严格控制封锚后的梁体长度。长期外露的锚具，应采取防锈措施。 12．对后张预制构件，在管道压浆前不得安装就位，在压浆强度达到设计要求后方可移运和吊装。孔道压浆应填写施工记录。 ps：资料可能会有些许的遗漏，有遗漏的地方还请各位回复评论补充。  143411w6c2cc19tws12wrt.png  143456wzy76yyrlr38gkqz.png  144218ui8iai6zmzoxp0pv.png  144315jn79yolo7oomngo9.png  144412l080c0cddd1do8c8.png  144609by211am8ffkyn3ky.png  144630f69gaabvjawza6dm.png  144710zvhhq83evjvma8i8.png  144743ef5rp64os0fep4ff.png  144843lhvqqcg90zimtnuh.png |
