[求助] HRTEM标定出来的晶面在衍射环中不存在已有1人参与

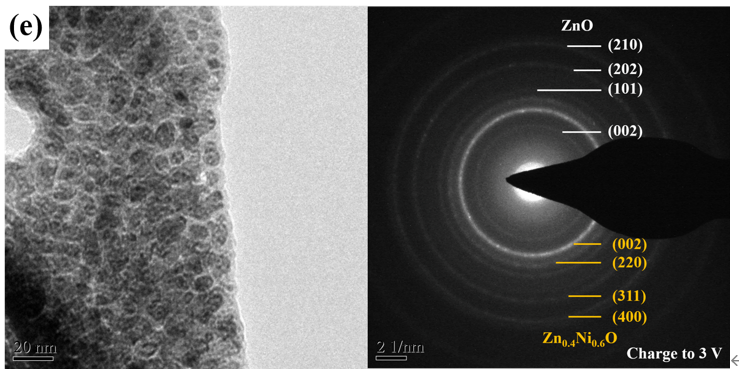

这是我的薄膜的电子衍射和高分辨，都是同一个样品，只是区域不同。

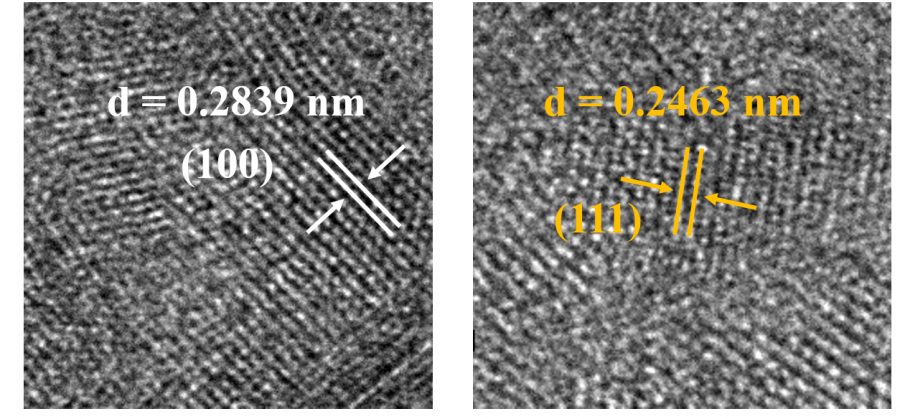

在电子衍射图谱中没有显现出znO（100）晶面和nio（111）晶面，但高分辨中的晶格条纹却标定出了zn（100）和nio（111）。
敢问有没有遇到这种情况的同行~这种情况是否存在合理性？

HRTEM标定出来的晶面在衍射环中不存在


HRTEM标定出来的晶面在衍射环中不存在-1
回复此楼

» 猜你喜欢
1楼2021-09-09 10:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Brambles: 金币+5, ★★★很有帮助, 好的 谢谢您！ 2021-09-10 21:11:22
有可能，maybe ZnO(100)在大范围比如打衍射时几百个上千个小晶粒里面这个面比例很少，但是高分辨下这个尺寸恰好拍到了这一颗，问题不太大，不过还是建议HRTEM尽量标定有双向条纹的区域，只有一个方向没法判断对称性对不对，还是差点意思
赞一下 回复此楼
2楼2021-09-09 11:04:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

429493769

禁虫 (小有名气)
本帖内容被屏蔽
3楼2021-09-11 18:52:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

椰蛋树的曾经

银虫 (小有名气)
saed跟选的区域有关系，你这区域感觉选的不是很好，衍射环也不明显。

发自小木虫IOS客户端
赞一下 回复此楼
4楼2021-11-20 04:04:42
