| 查看: 999 | 回复: 2 | |||
201214760216木虫 (著名写手)
|
[交流]
【光催化材料】等离子球磨活化光催化TiO2纳米颗粒
|
|

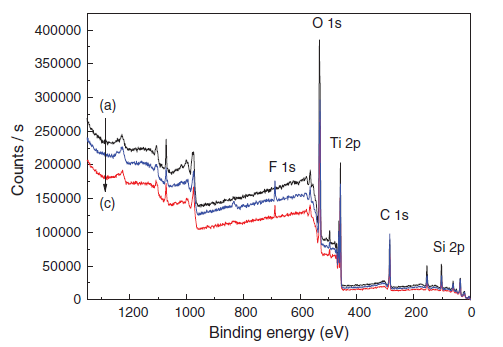

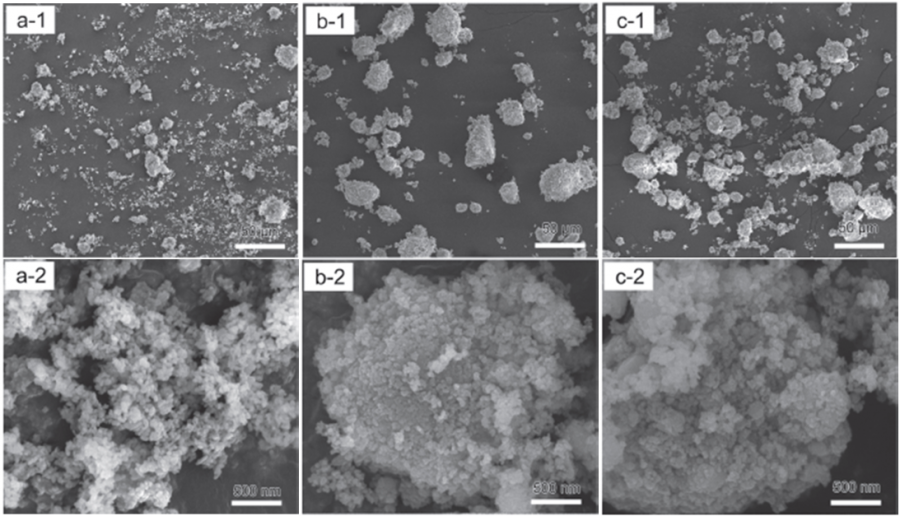

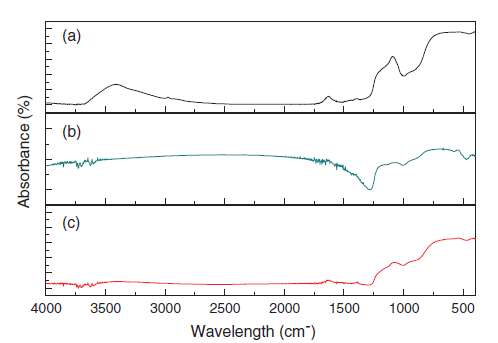

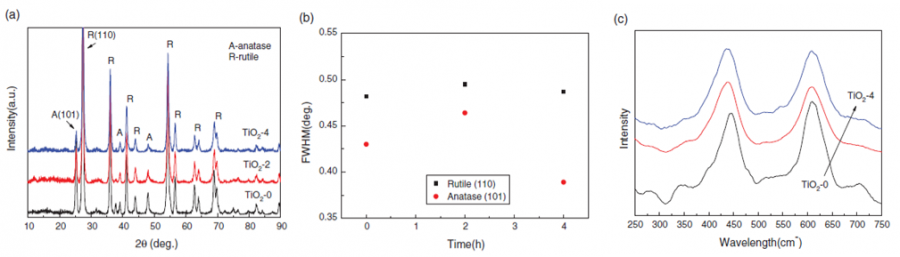

今天精读一篇光催化的文献，进行分享，网页版附件可下载原文。 一句话了解全文 通过使用介质阻挡放电等离子辅助球磨(DBDP-milling)工艺，将等离子体施加到纳米级颗粒上可以很好地实现TiO2纳米颗粒的活化。结果表明，DBDP研磨在TiO2纳米颗粒中产生了大量的氧空位。形成比表面积为37.40m2/g的团聚体，且光催化效率得以提高。 实验流程 使用平均粒径为30nm的市售TiO2纳米粉作为起始原料，在PBMS设备中进行活化，罐体为WC-Co硬质合金，球料比为25：1。在装入研磨球和TiO2纳米粉后，将容器抽真空，然后用氮气填充至大气压。为避免结构破坏，使用低速转动。DBDP研磨时间为0、2和4h，相应的样品分别表示为TiO2-0，TiO2-2和TiO2-4。 形态，结构和相组成 图1 活化的TiO2纳米颗粒的SEM图像(a-1，2)TiO2-0，(b-1，2)TiO2-2和(c-1，2)TiO2-4 图像表明TiO2纳米颗粒均分布良好且呈球形，平均尺寸约为30nm。这些纳米颗粒结合形成大小为几微米的团聚物。时间延长至4小时，单个TiO2纳米颗粒的形貌和微观结构受到轻微影响。 通过BET测试，DBDP处理2小时后，比表面积最大为37.40m2/g(TiO2-2)，4h(TiO2-4)时，略微下降至35.11m2/g。BET结果与SEM分析相结合表明，活化的TiO2是疏松的团聚体，具有较弱的表面相互作用，而不是硬聚集体。DBDP研磨甚至分散了一些原始TiO2-0的硬聚集颗粒，减小了单个纳米颗粒的粒径。 图2(a)TiO2纳米颗粒的XRD图谱(b)FWHM对DBDP研磨时间的依赖性(c)活化的TiO2纳米颗粒的拉曼光谱 XRD图谱中没有其他峰或峰位移。在DBDP处理过程中，等离子体是一个冷场，具有较高的电子温度，而整体温度低于40℃，这不能诱导锐钛矿转化为金红石。由于DBDP处理的转速设置为40rpm，碰撞压力太低，无法引起此类相变。等离子体和纳米级颗粒之间的相互作用应该是主要的作用。图2(b)(c)结合分析表明微晶尺寸的细化导致XRD半峰宽变宽。在低速研磨下不会引入大量缺陷。 表面特性 图3 TiO2纳米颗粒的FTIR光谱：(a)TiO2-0，(b)TiO2-2和(c)TiO2-4 在图3中，DBDP研磨后3200cm-1附近的峰强度减弱，这表明TiO2纳米粉体表面的羟基在等离子体和机械冲击的协同作用下被去除。 图4 活化的TiO2纳米粒子的XPS整体扫描：(a)TiO2-0，(b)TiO2-2和(c)TiO2-4 在进行DBDP处理之后，没有观察到诸如W，Co和Fe的外来元素，这表明没有来自金属球和罐体的污染。 图5 活化的TiO2纳米颗粒的O 1s区域的XPS精细光谱：(a)TiO2-0，(b)TiO2-2和(c)TiO2-4 可以将所有样本的O1s区域分峰为两部分。已验证TiO2纳米粉表面上的羟基已被完全清除，此处的氧明确确定为氧空位(OV)，随着DBDP研磨时间的增长，OV峰的强度增强，表明氧空位的浓度增加。低速下DBDP研磨仅对纳米粒子产生轻微的机械冲击。电极上引发的放电会产生载气的一次离子，从而使纳米级表面被激发和电离。随后，离子与纳米粒子之间的相互作用形成氧空位。 光催化性能 图6 活化的TiO2纳米粒子在紫外线照射下对亚甲基蓝的光催化降解：(a)TiO2-0，(b)TiO2-2和(c)TiO2-4，(d)不含TiO2纳米粒子 不含TiO2纳米粒子的溶剂在紫外线照射下60分钟内有出轻微的降解。另外三个样品的在60分钟达到平稳。与TiO2-0相比，TiO2-2具有更快的讲解速率。TiO2-4的光催化活性并未显着增强，DBDP研磨的延长会引起TiO2-4纳米颗粒尺寸的变化，光催化性能较差。 结论 低速DBDP球磨处理对粉体的结构不会造成影响，且处理后粉体为疏松的团聚体，具有较弱的表面相互作用； 低速DBDP球磨处理不会导致材料发生相变，也不会引入大量结构缺陷； 冷场等离子处理去除了TiO2纳米粉表面上的羟基，并产生了大量的氧空位，从而提高了光催化活性。 以上结论来自于 Liu X , Long H , Hu S , et al. Photocatalytic TiO2 Nanoparticles Activated by Dielectric Barrier Discharge Plasma Assisted Ball Milling[J]. Journal of Nanoscience and Nanotechnology, 2020.  图1.png  图2.png  图3.png  图4.png  图5.png  图6.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：libolin3@tal.com - 附件 1 : 1、介质阻挡放电等离子体辅助球磨活化的光催化TiO2纳米粒子介质阻挡放电等离子体辅助球磨活化的光催化TiO2纳米粒子.pdf
2021-03-24 11:30:07, 2.45 M
» 猜你喜欢
求博导
已经有8人回复
-
南京大学-广州大学联合招聘博士后 欢迎广大优秀人才！！！
已经有12人回复
-
with editor 两个月了，什么原因？
已经有6人回复
-
Nature一直在编辑手里，考虑好几天了，是悬了吗
已经有9人回复
-
耗材发问
已经有4人回复
-
真的好想读博！
已经有16人回复
-
基金开始函评了吗？
已经有6人回复
-
颜宁:基础研究应顶天立地,立地即从需求端作为问题的出发点,立项背景就是面向真实需求
已经有12人回复
-
国内科研环境差导致国内科研水平差的根源
已经有16人回复
-
国社科项目，你们学校都限额申报吗？
已经有9人回复
» 本主题相关商家推荐: (我也要在这里推广)
201214760216
木虫 (著名写手)
- 应助: 25 (小学生)
- 金币: 5126.7
- 散金: 485
- 红花: 9
- 帖子: 1474
- 在线: 111.6小时
- 虫号: 3773423
- 注册: 2015-03-29
- 专业: 无机材料化学
2楼2021-07-22 08:53:39
201214760216
木虫 (著名写手)
- 应助: 25 (小学生)
- 金币: 5126.7
- 散金: 485
- 红花: 9
- 帖子: 1474
- 在线: 111.6小时
- 虫号: 3773423
- 注册: 2015-03-29
- 专业: 无机材料化学
3楼2021-07-27 08:48:43
5
