[交流] MS的forcite模块计算杨氏模量求助已有1人参与

在做一个高聚物材料的杨氏模量计算,但是计算出来的结果小的可怜,材料真实杨氏模量为2.5Gpa,计算出的结果只有零点零几,图片附上参数设置和计算出来的刚性表,恳求各位老师帮忙看看问题出在哪里,先谢谢各位老师了

MS的forcite模块计算杨氏模量求助

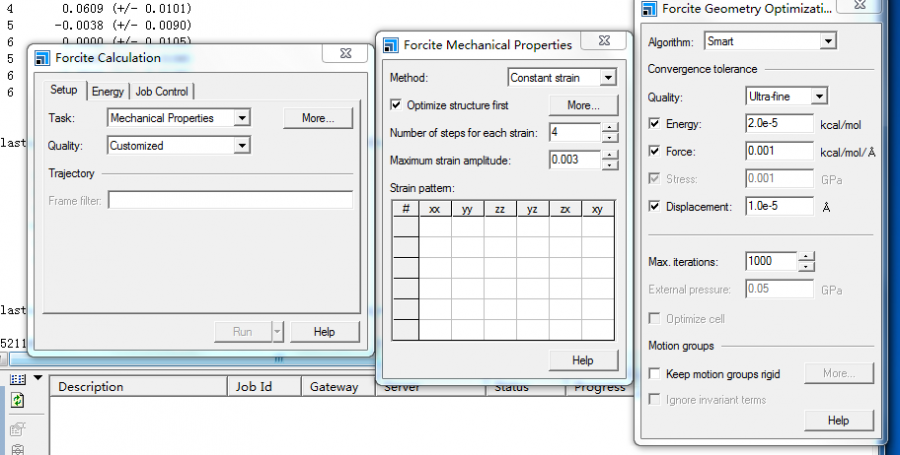

参数设置


MS的forcite模块计算杨氏模量求助-1

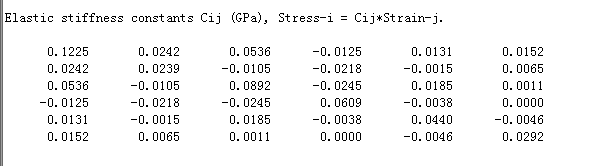

计算结果
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

200204121

金虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
你看的结果是刚度矩阵,在往下找,有模量的计算结果。包括三个方向的模量。

发自小木虫Android客户端
2楼2021-03-14 16:11:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kbbb9ai

银虫 (小有名气)

引用回帖:
2楼: Originally posted by 200204121 at 2021-03-14 16:11:41
你看的结果是刚度矩阵,在往下找,有模量的计算结果。包括三个方向的模量。

老师,三个方向上的杨氏模量也很小,还有Lambda =  -0.2530 Mu = 0.1845,也只有这么多
3楼2021-03-19 20:05:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kbbb9ai

银虫 (小有名气)

Forcite
-------
Task             : Mechanical Properties
Version          : 2018
Build date       : Nov 21 2017
Host             : localhost.localdomain
Threads          : Parallel 18
Operating system : linux
Task started     : Mon Mar 15 17:08:51 2021


---- Mechanical properties parameters ----

Calculation method              : Constant strain
Number of strains               : 6
Maximum strain                  : 3.000e-003
Pre-optimize structure          : YES

---- Geometry optimization parameters ----

Algorithm                       : Smart
Convergence tolerance:
  Energy                        : 2e-005 kcal/mol
  Force                         : 0.001 kcal/mol/A
  Stress                        : 0.001 GPa
  Displacement                  : 1e-005 A
Maximum number of iterations    : 1000
External pressure               : 0 GPa
Motion groups rigid             : NO
Optimize cell                   : NO

---- Energy parameters ----

Forcefield                      : COMPASS (Version 2.8)
Charges                         : Forcefield assigned
Electrostatic terms:
  Summation method              : Ewald
  Accuracy                      : 0.0001 kcal/mol
  Buffer width                  : 0.5 A

van der Waals terms:
  Summation method              : Atom based
  Truncation method             : Cubic spline
  Cutoff distance               : 15.5 A
  Spline width                  : 1 A
  Long range correction         : YES
  Buffer width                  : 0.5 A


Energy contributors using automatic parameters:
    Bond Stretch                : (o2e o2e)
    Angle Bend                  : (c3a o2e o2e)
    Torsion                     : (c3a o2e o2e c3a), (c3a c3a o2e o2e)


---- Geometry optimization ----

Energy units          : kcal/mol

   Frame     Converged         Total      Non-bond        H-bond van der Waals Electrostatic        3-Body      Diagonal          Bond         Angle       Torsion     Inversion   Cross terms

       1            No     12597.153     -3237.558         0.000      1070.820     -4297.728         0.000     18696.470      1505.426       678.518     16505.226         7.301     -2861.759
       2            No     12428.673     -3459.637         0.000       868.495     -4317.054         0.000     18758.299      1511.841       681.593     16555.577         9.287     -2869.989
       3            No     12181.749     -3737.291         0.000       590.638     -4316.602         0.000     18783.913      1509.308       683.576     16578.946        12.083     -2864.874
       4            No     11926.650     -4000.744         0.000       355.140     -4344.306         0.000     18788.697      1508.029       690.029     16576.533        14.107     -2861.304
       5            No     11729.432     -4227.427         0.000       130.532     -4346.133         0.000     18818.402      1507.643       690.803     16605.252        14.704     -2861.543
       6            No     11605.433     -4360.121         0.000       -22.497     -4325.509         0.000     18825.732      1508.248       706.353     16595.598        15.533     -2860.177
       7            No     11423.015     -4543.334         0.000      -158.718     -4372.125         0.000     18825.372      1507.882       700.825     16600.937        15.728     -2859.023
       8            No     11279.289     -4712.905         0.000      -302.219     -4397.776         0.000     18850.386      1508.430       705.193     16618.769        17.995     -2858.191
       9            No     11168.955     -4826.279         0.000      -416.381     -4396.417         0.000     18850.476      1506.557       707.736     16618.347        17.836     -2855.242
      10            No     11022.287     -4978.102         0.000      -560.968     -4403.046         0.000     18855.842      1506.753       704.987     16626.227        17.876     -2855.454
      11            No     10947.747     -5066.421         0.000      -658.193     -4393.649         0.000     18869.748      1507.896       706.855     16635.646        19.351     -2855.580
      12            No     10848.806     -5175.808         0.000      -734.130     -4426.577         0.000     18882.104      1510.018       703.357     16649.562        19.167     -2857.491
      13            No     10787.651     -5239.744         0.000      -802.082     -4422.022         0.000     18885.235      1509.596       708.387     16647.378        19.874     -2857.840
      14            No     10726.966     -5308.868         0.000      -851.186     -4441.527         0.000     18891.797      1508.237       707.013     16656.261        20.286     -2855.963
      15            No     10640.132     -5412.937         0.000      -919.047     -4476.955         0.000     18901.290      1504.770       714.816     16659.858        21.846     -2848.221
      16            No     10606.973     -5446.945         0.000      -962.917     -4466.435         0.000     18907.783      1507.886       711.987     16663.926        23.984     -2853.864
      17            No     10545.011     -5510.590         0.000     -1027.238     -4464.947         0.000     18911.162      1510.499       719.474     16658.578        22.611     -2855.561
      18            No     10549.282     -5524.567         0.000     -1050.379     -4455.089         0.000     18924.374      1506.049       715.602     16675.981        26.742     -2850.525
      19            No     10515.951     -5538.202         0.000     -1046.349     -4471.912         0.000     18904.807      1507.079       717.255     16658.302        22.171     -2850.654
      20            No     10471.036     -5600.170         0.000     -1097.151     -4481.886         0.000     18923.505      1508.112       714.392     16678.235        22.766     -2852.299
      21            No     10394.042     -5683.064         0.000     -1178.939     -4481.846         0.000     18930.856      1509.549       717.396     16681.460        22.451     -2853.750
      22            No     10401.138     -5663.152         0.000     -1168.920     -4470.950         0.000     18919.055      1509.289       716.976     16671.772        21.018     -2854.764
      23            No     10360.980     -5705.623         0.000     -1201.797     -4479.314         0.000     18919.897      1508.831       722.855     16665.920        22.291     -2853.294
      24            No     10362.224     -5683.738         0.000     -1186.812     -4471.588         0.000     18907.608      1512.311       715.516     16658.969        20.811     -2861.645
      25            No     10306.436     -5778.741         0.000     -1266.013     -4485.914         0.000     18935.697      1506.875       731.851     16673.159        23.812     -2850.520
      26            No     10305.735     -5781.330         0.000     -1272.318     -4481.304         0.000     18938.311      1507.740       723.152     16681.775        25.644     -2851.246
      27            No     10278.545     -5790.453         0.000     -1268.588     -4493.576         0.000     18921.223      1507.751       725.168     16664.116        24.188     -2852.224
      28            No     10279.957     -5807.809         0.000     -1288.823     -4489.601         0.000     18941.927      1509.026       726.295     16681.696        24.910     -2854.161
      29            No     10257.760     -5821.490         0.000     -1309.400     -4481.735         0.000     18929.713      1506.542       722.336     16674.828        26.008     -2850.463
      30            No     10251.303     -5825.734         0.000     -1303.761     -4490.521         0.000     18928.628      1506.840       722.998     16673.687        25.103     -2851.591
      31            No     10233.874     -5849.848         0.000     -1322.097     -4495.178         0.000     18936.753      1508.266       719.650     16684.105        24.733     -2853.032
      32            No     10223.185     -5849.447         0.000     -1300.119     -4515.401         0.000     18927.632      1509.037       722.822     16673.790        21.984     -2855.000
      33            No     10213.855     -5866.955         0.000     -1320.101     -4511.121         0.000     18934.950      1508.668       724.318     16679.983        21.980     -2854.139
      34            No     10222.048     -5878.639         0.000     -1335.751     -4505.402         0.000     18952.895      1507.992       724.069     16695.975        24.858     -2852.208
      35            No     10189.296     -5911.630         0.000     -1367.852     -4503.635         0.000     18955.189      1508.759       727.208     16694.773        24.448     -2854.263
      36            No     10162.984     -5950.324         0.000     -1411.220     -4496.659         0.000     18965.895      1508.542       734.096     16696.392        26.865     -2852.588
      37            No     10098.735     -6020.198         0.000     -1447.415     -4528.278         0.000     18972.968      1510.546       729.330     16706.803        26.290     -2854.035
      38            No     10106.185     -5998.236         0.000     -1448.119     -4503.052         0.000     18960.278      1510.639       728.398     16694.902        26.340     -2855.857
      39            No     10066.939     -6061.055         0.000     -1497.913     -4512.512         0.000     18982.787      1511.151       732.553     16711.054        28.028     -2854.793
      40            No     10064.208     -6035.572         0.000     -1472.065     -4510.612         0.000     18955.456      1511.697       727.074     16690.676        26.009     -2855.676
      41            No     10038.657     -6078.190         0.000     -1517.640     -4504.972         0.000     18972.032      1511.404       734.648     16698.533        27.446     -2855.186
      42            No      9975.572     -6140.366         0.000     -1570.961     -4510.033         0.000     18966.981      1507.924       727.386     16704.928        26.742     -2851.043
      43            No      9976.820     -6159.458         0.000     -1573.825     -4521.319         0.000     18994.689      1512.463       730.019     16725.592        26.615     -2858.410




---- Mechanical properties ----

Independent elastic constants

i j    Cij (GPa)  Error (GPa)
1 1      -0.0585 (+/- 0.0753)
1 2       0.1223 (+/- 0.0905)
1 3       0.0122 (+/- 0.0887)
1 4       0.0142 (+/- 0.0884)
1 5       0.0674 (+/- 0.0640)
1 6      -0.0654 (+/- 0.0583)
2 2       0.1317 (+/- 0.1203)
2 3       0.1068 (+/- 0.1145)
2 4       0.1001 (+/- 0.1100)
2 5       0.1093 (+/- 0.0783)
2 6       0.0203 (+/- 0.0705)
3 3       0.2749 (+/- 0.1123)
3 4       0.0291 (+/- 0.1083)
3 5       0.1546 (+/- 0.0769)
3 6       0.0455 (+/- 0.0685)
4 4       0.3517 (+/- 0.1140)
4 5       0.0284 (+/- 0.0749)
4 6       0.0917 (+/- 0.0662)
5 5       0.2369 (+/- 0.0640)
5 6      -0.0385 (+/- 0.0527)
6 6      -0.0351 (+/- 0.0599)


Elastic stiffness constants Cij (GPa), Stress-i = Cij*Strain-j.

     -0.0585       0.1223       0.0122       0.0142       0.0674      -0.0654
      0.1223       0.1317       0.1068       0.1001       0.1093       0.0203
      0.0122       0.1068       0.2749       0.0291       0.1546       0.0455
      0.0142       0.1001       0.0291       0.3517       0.0284       0.0917
      0.0674       0.1093       0.1546       0.0284       0.2369      -0.0385
     -0.0654       0.0203       0.0455       0.0917      -0.0385      -0.0351


Elastic compliance constants Sij (1/TPa), Strain-i = Sij*Stress-j.

  -4291.0018    7654.6438   -3048.8885   -2318.2046     293.7224    2083.3073
   7654.6438    5096.6728    1799.0517    -498.9792   -6207.3845   -3484.7890
  -3048.8885    1799.0517    2688.3975   -2014.9825    -572.6148    5564.6051
  -2318.2046    -498.9792   -2014.9825    2027.2977    2589.4290    3871.3794
    293.7224   -6207.3845    -572.6148    2589.4290    6259.1846   -4962.3819
   2083.3073   -3484.7890    5564.6051    3871.3794   -4962.3819  -11601.9292


                                Reuss        Voigt         Hill
Bulk modulus (GPa)     =       0.0613       0.0923       0.0768
Shear modulus (GPa)    =       0.0000       0.1178       0.0589

Compressibility (1/TPa) =   16303.6825

Young Modulus (GPa)         Poisson Ratios
X =      -0.2330            Exy =       1.7839 Exz =      -0.7105
Y =       0.1962            Eyx =      -1.5019 Eyz =      -0.3530
Z =       0.3720            Ezx =       1.1341 Ezy =      -0.6692



Velocities of sound (Km/s)
X1 =       0.6787 X2 =       0.0878 X3 =       1.0195
Y1 =       0.4716 Y2 =       0.6129 Y3 =       1.2780
Z1 =       0.6317 Z2 =       1.1490 Z3 =       1.3123



Lame constants (GPa) (assuming material is isotropic)
Lambda =       -0.2530 Mu =       0.1845



Task terminated               : Wed Mar 17 07:51:36 2021
Total CPU time used by Forcite: 38:42:37 hours (139357s)

Termination status : Normal
4楼2021-03-19 20:06:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kbbb9ai

银虫 (小有名气)

引用回帖:
2楼: Originally posted by 200204121 at 2021-03-14 16:11:41
你看的结果是刚度矩阵,在往下找,有模量的计算结果。包括三个方向的模量。

老师,我把全部的数据发到楼下了,麻烦您费费心给过过目
5楼2021-03-19 20:07:33
