[资源] Origin做箱线图【附建议模板,下载可用】及其图形解释

【1】基本概念:   箱形图(box-plot)又称为盒须图、盒式图或箱线图,是一种用作显示一组数据分散情况资料的统计图。因形状如箱子而得名。在各种领域也经常被使用,常见于品质管理。它主要用于反映原始数据分布的特征,还可以进行多组数据分布特征的比 较。箱线图的绘制方法是:先找出一组数据的上边缘、下边缘、中位数和两个四分位数;然后, 连接两个四分位数画出箱体;再将上边缘和下边缘与箱体相连接,中位数在箱体中间。(引https://baike.baidu.com/item/%e7 ... &fr=aladdin
【2】基本操作:
2.1 获取连续数据
2.2 origin导入数据,并设置全部数据类型为y
2.3选择绘制箱线图(根据软件差异选择)
2.4 美化调整
【3】具体绘制详见模板(老版软件用opj版本,新版本的用opju)

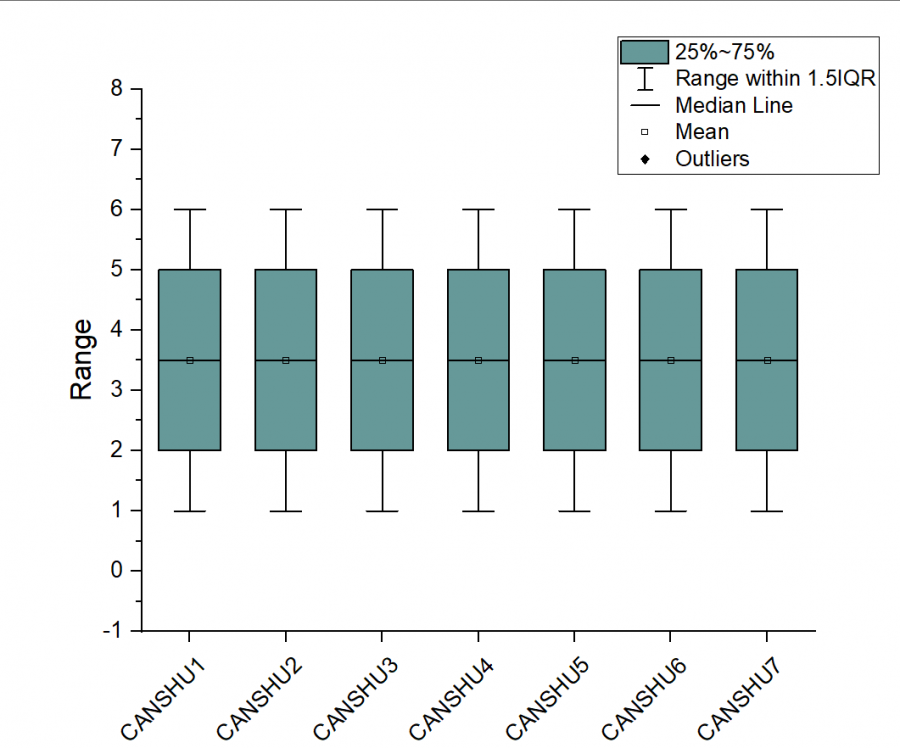

【4】箱线图怎么看?【论坛写的基本详细,就不赘述了,需要原文的,请自行查阅 https://blog.csdn.net/littlehaes/article/details/83622856
  一.箱子的中间一条线,是数据的中位数,代表了样本数据的平均水平。
  二.箱子的上下限,分别是数据的上四分位数和下四分位数。这意味着箱子包含了50%的数据。因此,箱子的宽度在一定程度上反映了数据的波动程度。
  三.在箱子的上方和下方,又各有一条线。有时候代表着最大最小值,有时候会有一些点“冒出去”。请千万不要纠结,不要纠结,不要纠结(重要的事情说三遍),如果有点冒出去,理解成“异常值”就好。
注意事项:
  一.箱线图是针对连续型变量的,解读时候重点关注平均水平、波动程度和异常值。
  二.当箱子被压得很扁,或者有很多异常的时候,试着做对数变换。
  三.当只有一个连续型变量时,并不适合画箱线图,直方图是更常见的选择。
  四.箱线图最有效的使用途径是作比较,配合一个或者多个定性数据,画分组箱线图。

以上内容,仅供学习之用。
如有问题,请随时联系,我将及时处理和更新。Origin做箱线图【附建议模板,下载可用】及其图形解释
回复此楼

» 收录本帖的淘贴专辑推荐

SCI写作经验交流

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q420658749jc

至尊木虫 (著名写手)


2楼2021-02-23 15:46:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zf015222

金虫 (正式写手)


厉害了,感谢。学习了。

发自小木虫Android客户端
3楼2021-02-23 16:56:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q420658749jc

至尊木虫 (著名写手)


链接:https://pan.baidu.com/s/1U2hjlW6O_az45W9zSmu1eA
提取码:ujwz
复制这段内容后打开百度网盘手机App,操作更方便哦
4楼2021-02-25 10:14:35
