[交流] 电场仿真时,导电材料的相对介电常数设置多少比较合适呢?已有2人参与

相对介电常数,绝缘材料都有数据,导电材料,一般都不说相对介电常数这个概念。

但是,做电场仿真的话,就需要填入相对介电常数的数值,才能进行计算。

http://muchongimg.xmcimg.com/oss2/img/2020/1119/w224h23367733_1605755982_161.png

一般绝缘硅橡胶,都有测试相对介电常数,不同型号在2.5~3之间,但是常用导电材料,如铜、不锈钢、半导电材料,设置多少合适呢?

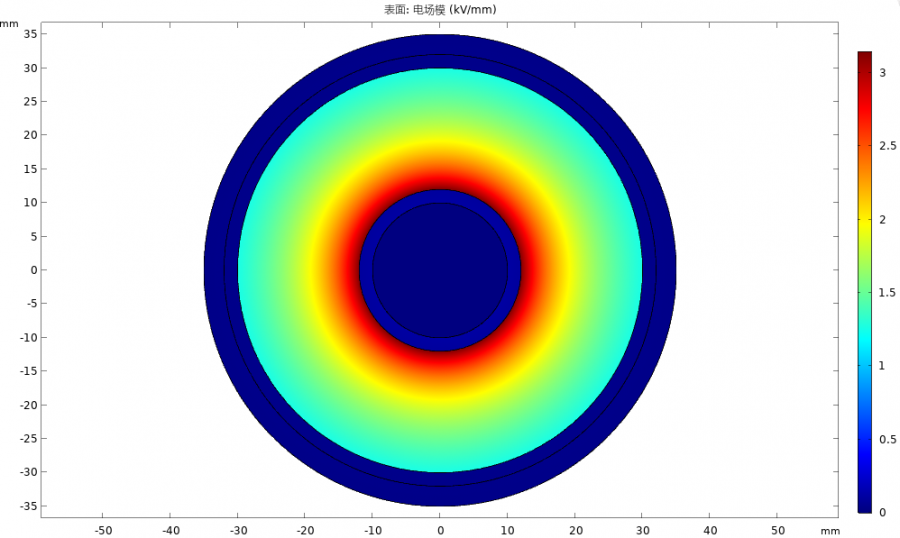

楼主查资料说是趋于无穷大,就建了个模型,做数值比较,下图是导电材料和半导电材料全部设置相对介电常数为100的电场强度分布图:

http://muchongimg.xmcimg.com/oss2/img/2020/1119/bw167h23367733_1605756026_292.png

数值和实际情况有些出入,但是场强集中和分布情况,和实际情况比较相似。

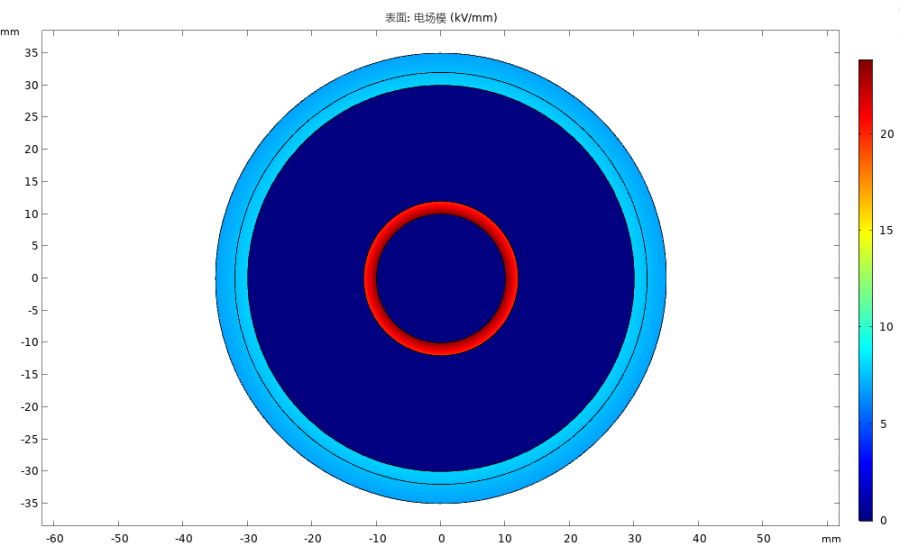

然后,楼主又把全部导电材料和半导电材料的相对介电常数换成0.01,电场强度分布图如下:

http://muchongimg.xmcimg.com/oss2/img/2020/1119/bw165h23367733_1605756026_867.png

数值和分布,均不与实际情况匹配。

根据软件模拟,可以得知:

1、软件计算模拟电场强度分布时,导电材料的相对介电常数的确要设置一个比较大的数值;

2、通过计算值和实际情况的对比差异,可以得出计算值不正确,即,不同导电材料的相对介电常数有差异,不能一概而论,我猜应该是导电性能越好,设置的相对介电常数的数值就应该越大。

那么问题来了,朋友们做电场仿真分析的时候,常见的导电材料的相对介电常数一般设置的是多少呢?半导电材料的又设置多少呢?
欢迎指点一下呀,谢谢啦!

电场仿真时,导电材料的相对介电常数设置多少比较合适呢?


电场仿真时,导电材料的相对介电常数设置多少比较合适呢?-1


电场仿真时,导电材料的相对介电常数设置多少比较合适呢?-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

普普通通的一个好人
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精灵的馍馍

铜虫 (小有名气)

第一次发帖,图片依次对应下面的图一图二图三
普普通通的一个好人
2楼2020-11-19 11:26:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精灵的馍馍

铜虫 (小有名气)

欢迎前辈们指点一二呀
普普通通的一个好人
3楼2020-11-19 13:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精灵的馍馍

铜虫 (小有名气)

普普通通的一个好人
4楼2020-11-19 20:16:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精灵的馍馍

铜虫 (小有名气)

朋友们,走过路过,瞧一瞧,看一看咯

发自小木虫IOS客户端
普普通通的一个好人
5楼2020-11-20 08:34:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

--八云--

专家顾问 (知名作家)

博览众家之长,终集百家之短


小木虫: 金币+0.5, 给个红包,谢谢回帖
查材料手册

Handbook of Optical Constants of Solids - Edward D. Palik
人原本是不死的,后来他创造了死亡,故而人们歌颂他。
6楼2020-12-01 22:25:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地瓜炒土豆

新虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
请问楼主问题解决了没有,同问导电材料介电常数如何在有限元软件设置?

发自小木虫Android客户端
7楼2020-12-02 22:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精灵的馍馍

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by --八云-- at 2020-12-01 22:25:51
查材料手册

Handbook of Optical Constants of Solids - Edward D. Palik

谢谢!
普普通通的一个好人
8楼2020-12-08 17:33:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精灵的馍馍

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by 地瓜炒土豆 at 2020-12-02 22:15:25
请问楼主问题解决了没有,同问导电材料介电常数如何在有限元软件设置?

我是拿不同的参数来测试的,最后选了个比较合适自己的值
普普通通的一个好人
9楼2020-12-08 17:33:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
