[求助] 对称模型,支座反结果显示出问题已有1人参与

做梁的四点弯曲实验模型,只建模了四分之一,von mises应力显示完整正常,但是支座反力只是四分之一受弯,其余部分不受力。

发自小木虫IOS客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
有约束才有反力,你是如何施加约束的?
2楼2020-09-08 08:22:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Adonisvdd

新虫 (初入文坛)

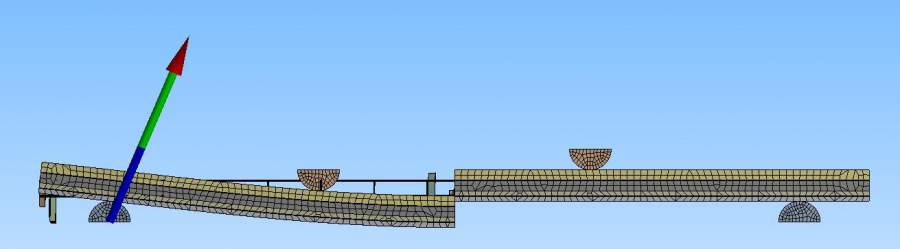

模型只建模一半,von mises应力通过对称命令结果显示完全正常,但是同样设置支座反力显示就不正常如图。
对称模型,支座反结果显示出问题

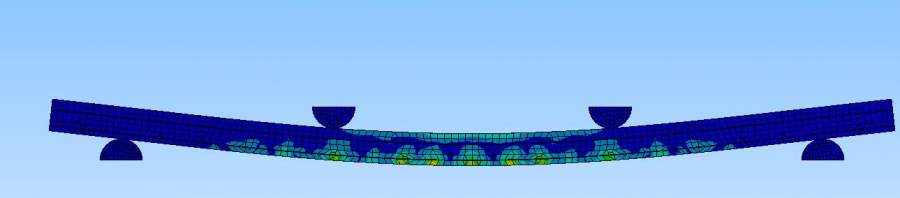

对称模型,支座反结果显示出问题-1

3楼2020-09-11 09:48:08
