[求助]
ANSYS WB中进行含不同材料本构的复合悬臂梁瞬态振动分析
|
||
|

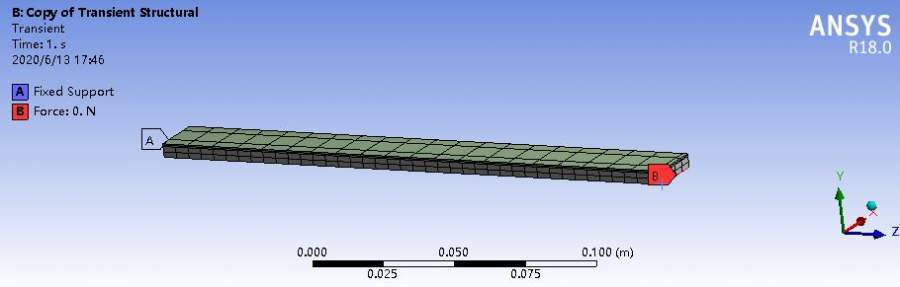

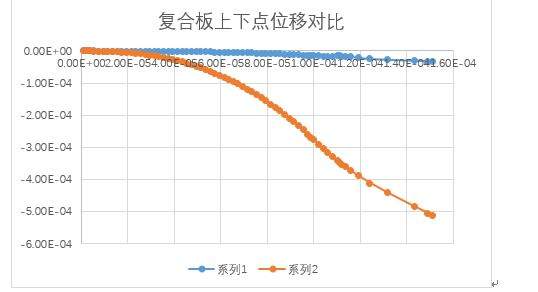

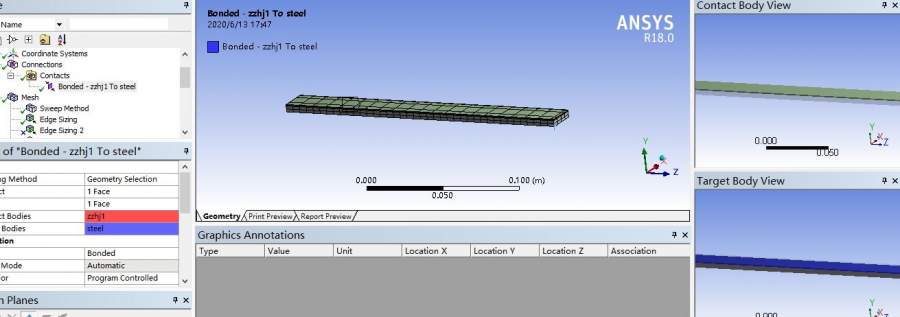

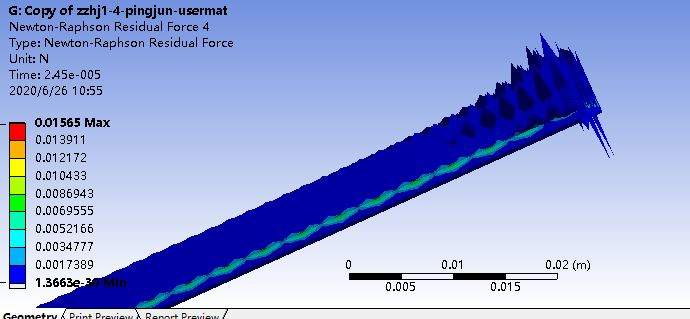

最近在做一个复合悬臂梁的瞬态振动分析，悬臂梁分两层，上面一层是阻尼材料，自编了它的usermat本构程序，下面是主钢梁，左端面固定，右端面加载垂直向下1e-4s的一个1000N力，两层之间设置boned接触对，如图1所示，但在workbench仿真中一直失败，总是提示单元高度变形，然后停止计算。 Element xxx located in Body "xxx" (and maybe other elements) has become highly distorted. You may select the offending object and/or geometry via RMB on this warning in the Messages window. Excessive distortion of elements is usually a symptom indicating the need for corrective action elsewhere. Try incrementing the load more slowly (increase the number of substeps or decrease the time step size). You may need to improve your mesh to obtain elements with better aspect ratios. Also consider the behavior of materials, contact pairs, and/or constraint equations. If this message appears in the first iteration of first substep, be sure to perform element shape checking. Named Selections for the offending element can be created via the Identify Element Violations property on the Solution Information Object. 其提示的改善网格质量，减少时间步，设置斜率加载，更好的长宽比，都进行了尝试，除了接触和constraint equations，仍然提示该型错误，只不过随着网格划分的不同，单元号不同而已，经过尝试发现总是端面两层网格扭曲，如图2所示。在分别监测复合板的上下两个关键点的y向位移，发现其实usermat材料并未随着钢梁的变化而变化，如图3所示，二者之间产生差异，最终发生单元扭曲报错，可是已经设置了boned接触，按理说两者应该很好的贴合才是，可实际结构并不是，现在无解了。 但是要是全设置成钢，则能正常计算；两个体一个设置为usermat，另一个为钢，则报该错；两个体全为usermat也报该错；但将一个体抑制，只剩一个体设为usermat，又能正常计算。 因此分析是否usermat与弹性材料之间的传输有问题，是否不能在一个瞬态分析中，同时计算两种本构的限制。对于这个问题已经困扰很久了，目前没有任何方向，想请有大家给一些建议，任何建议都是好的， 十分感谢。  捕获1.JPG  222.png  捕获2.JPG  捕获4.JPG |
