[求助] 关于电化学阻抗谱特征频率的问题

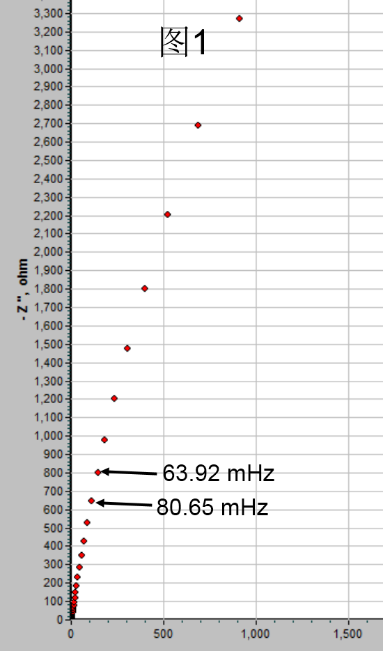

审稿人要求在Nyquist图上标注一些特征频率“add some characteristic frequencies on the Nyquist data”。我根据特征频率是时间常数的倒数,时间常数=R*Q,计算出了特征频率。比如计算的特征频率是70 mHz,但在我的Nyquist图上的点的频率不是连续的啊,如下图1所示;参考的已发表文章的特征频率的标注如图2所示,都是具体到某个点。所以想请教一下大家,我该怎么标注呢?是取离计算值最近的那个测量点?还是标注在拟合的曲线上(两点之间)?

关于电化学阻抗谱特征频率的问题


关于电化学阻抗谱特征频率的问题-1
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Faze

至尊木虫 (知名作家)

桃溪居士

2楼2019-06-23 20:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曲妖精的安迪

木虫 (正式写手)

引用回帖:
2楼: Originally posted by Faze at 2019-06-23 20:15:08
按图2来呀

我计算的特征频率值与Nyquist图上的点不吻合啊,就像图1那种情况 应该怎么办
3楼2019-06-23 20:54:06
